Государственный реестр средств измерений

Трансформаторы тока Ring Type CT, 84901-22

84901-22
Трансформаторы тока Ring Type CT предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.
Карточка СИ
Номер в госреестре 84901-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ Ring Type CT
Изготовитель "ENPAY Endustriyel Pazarlama ve Yatirim A.S.", Турция
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока Ring Type CT предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы по принципу конструкции - встроенные, предназначены для работы внутри бака выключателя или силового трансформатора, а также в воздушной среде. Первичной обмоткой трансформатора служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода. Вторичная обмотка равномерно размещена на тороидальном магнитопроводе. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько ответвлений. Выводы вторичных обмоток подключены внутри контактной коробки. Коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.

К трансформаторам данного типа относятся трансформаторы тока Ring Type CT с заводскими №№ 191853001, 191853002, 191853003, 191855001, 191855002, 191855003, 191854001, 191854002, 191854003, 191856001, 191856002, 191856003.

Заводской номер нанесен на табличку технических данных трансформатора ударным способом.

Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

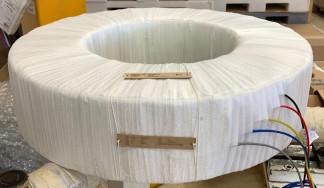

Общий вид трансформаторов тока Ring Type CT представлен на рисунке 1.

Конструкция трансформаторов обеспечивает ограничение доступа к определенным частям средства измерений в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики_

Наименование характеристики

Значение

Класс точности вторичных обмоток для измерений и учета

-    для Ring Type CT, зав №№ 191853001, 191853002, 191853003, 191854001, 191854002, 191854003

-    для Ring Type CT, зав №№ 191855001, 191855002, 191855003, 191856001, 191856002, 191856003

0,2

0,2S

Номинальная вторичная нагрузка S2ном с индуктивноактивным коэффициентом мощности cos уг=0,8 ВА

-    для Ring Type CT, зав №№ 191853001, 191853002, 191853003, 191854001, 191854002, 191854003

-    для Ring Type CT, зав №№ 191855001, 191855002, 191855003, 191856001, 191856002, 191856003

30

10

Номинальная предельная кратность Кном обмоток для измерений

-    для Ring Type CT, зав №№ 191853001, 191853002, 191853003, 191854001, 191854002, 191854003

-    для Ring Type CT, зав №№ 191855001, 191855002, 191855003, 191856001, 191856002, 191856003

10

5

Номинальный первичный ток, А

3000, 2000, 1500, 1000

Номинальный ток вторичной обмотки, А

1

Номинальное напряжение, кВ

0,4

Наибольшее рабочее напряжение, кВ

0,72

Номинальная частота, Гц

50

Наименование характеристики

Значение

Количество вторичных обмоток, шт

1

Габаритные размеры (диаметр х высота), не более, мм

300 х 55

Масса, не более, кг:

13

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при температуре +3 0 °С, %

-    атмосферное давление, кПа

от -25 до +40 от 30 до 98 от 84 до 107

Знак утверждения типа

наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов тока

Наименование

Обозначение

Количество

Трансформатор тока

Ring Type CT, зав №№ 191853001, 191853002, 191853003, 191855001, 191855002, 191855003, 191854001, 191854002, 191854003, 191856001, 191856002, 191856003

12 шт

Паспорт

-

12 экз.

Сведения о методах измерений

приведены в разделе 4 «Методы измерений» паспорта.

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
