Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.06, 84929-22

84929-22
Счетчики предназначены для измерения и многотарифного учета активной и реактивной энергии (в том числе и с учетом потерь) прямого и обратного направления и четырехквадрантной реактивной энергии, измерения параметров сети и параметров качества электрической энергии (отклонения частоты и напряжений, провалы напряжений и перенапряжения) в трехфазных сетях переменного тока.
Карточка СИ
Номер в госреестре 84929-22
Наименование СИ Счетчики электрической энергии многофункциональные
Обозначение типа СИ ПСЧ-4ТМ.06
Изготовитель Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород
Год регистрации 2022
Срок свидетельства 25.03.2027
МПИ (интервал между поверками) 16 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики предназначены для измерения и многотарифного учета активной и реактивной энергии (в том числе и с учетом потерь) прямого и обратного направления и четырехквадрантной реактивной энергии, измерения параметров сети и параметров качества электрической энергии (отклонения частоты и напряжений, провалы напряжений и перенапряжения) в трехфазных сетях переменного тока.

Описание

Принцип действия счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.06 основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов производится по следующим формулам:

I Ui • Ii

P _ J_0_

(1)

(2)

(3)

(4)

для активной мощности

n

I Ui2 •,! Ii2

i_0

i_0

S _

для полной мощности

n

2 2 S - P

Q _

для реактивной мощности

n-1

I Ui2

i_0

n

(5)

^скз

для тока

ZIi2

i=0

n

где Ui, Ii - выборки мгновенных значений напряжения и тока; n - число выборок за период сети.

Вычисление активной и реактивной мощности потерь за период сети в каждой фазе производится по следующим формулам:

2

2

2

(6)

Ph =

■ P +

А п.л.ном 1

■ P +

Ап.н.ном 1

■P

п.хх.ном :

V 1н J

V 1н J

V ин J

2

2

4

(7)

Qn =

Qh..

■ Qn,

Qn,

V 1н J

V Iн J

Vин J

среднеквадратическое значение тока за период сети (5); среднеквадратическое значение фазного напряжения (4); номинальная активная мощность потерь в линии электропередачи; номинальная активная мощность нагрузочных потерь в силовом трансформаторе; ■ номинальная активная мощность потерь холостого хода в силовом трансформа-

I -U -

P п.л.ном ■ P п.н.ном ■ P п.хх.ном'

Qп.л.ном ■ Qп.н.ном ■

Qп.хх.ном

где

торе;

номинальная реактивная мощность потерь в линии электропередачи; номинальная реактивная мощность нагрузочных потерь в силовом трансформа-

торе;

м- номинальная реактивная мощность потерь холостого хода в силовом трансформаторе;

Номинальные мощности потерь вводятся в счетчик как конфигурационные параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.

Счетчики являются двунаправленными измерителями и измеряют проекции вектора полной мощности на активную и реактивную оси круга мощностей. При этом образуются четыре канала измерения и учета активной и реактивной мощности прямого и обратного направления.

Знаки однофазных измерений активной и реактивной мощности всегда соответствуют реальному направлению потока мощности в каждой фазе сети. При этом:

-    прямому направлению (от генератора) активной энергии А+ (мощности P+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 90° (1-й квадрант, индуктивная нагрузка, импорт) и от 270° до 360° (4-й квадрант, емкостная нагрузка, импорт);

-    обратному направлению (к генератору) активной энергии А- (мощности P-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 270° (3-й квадрант, индуктивная нагрузка, экспорт) и от 90° до 180° (2-й квадрант, емкостная нагрузка, экспорт);

-    прямому направлению (от генератора) реактивной энергии R+ (мощности Q+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 180° (импорт);

-    обратному направлению (к генератору) реактивной энергии R- (мощности Q-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 360° (экспорт).

Вычисление средних за период сети мощностей трехфазной системы производится суммированием соответствующих мощностей однофазных измерений. Знаки трехфазных измерений мощности и знаки каналов учета трехфазной энергии формируются по-разному, в зависимости от конфигурации счетчика. Различаются следующие режимы работы счетчика в зависимости от конфигурации:

-    двунаправленный режим измерения активной и реактивной энергии и мощности, 4 канала (режим по умолчанию);

-    однонаправленный режим измерения активной и реактивной энергии и мощности (по модулю) 3 канала в прямом направлении (конфигурируемый);

-    двунаправленный реверсный режим измерения активной и реактивной энергии и мощности, 4 канала (конфигурируемый);

-    однонаправленный реверсный режим измерения активной и реактивной энергии и мощности (по модулю) в обратном направлении (конфигурируемый).

В таблицах 1-4 приведены знаки направления активной и реактивной мощности однофазных и трехфазных измерений и каналы учета энергии в зависимости от положения вектора полной мощности и конфигурирования счетчика.

Таблица 1 - Знаки мощностей однофазных и трехфазных измерений в двунаправленном режиме_

Двунаправленный режим (4 канала)

Квадрант

Канал учета

Знак мощности

Знак мощности

Каналы

вектора

энергии трехфаз-

трехфазных изме-

однофазных изме-

телеметрии

полной мощ

ных измерений

рений

рений

ности S

актив.

реактив.

актив.

реактив.

актив.

реактив.

актив.

реактив.

I

А+

R+

P+

Q+

P+

Q+

имп. А+

имп. R+

II

А-

R+

P-

Q+

P-

Q+

имп. А-

имп. R+

III

А-

R-

P-

Q-

P-

Q-

имп. А-

имп. R-

IV

А+

R-

P+

Q-

P+

Q-

имп. А+

имп. R-

Таблица 2 - Знаки мощностей однофазных и трехфазных измерений в однонаправленном режиме_

Однонаправленный режим (3 канала учета по модулю в

прямом направлении)

Квадрант

Канал учета

Знак мощности

Знак мощности

Каналы

вектора

энергии трехфаз-

трехфазных изме-

однофазных изме-

телеметрии

полной мощ

ных измерений

рений

рений

ности S

актив.

реактив.

актив.

реактив.

актив.

реактив.

актив.

реактив.

I

А+

R+

P+

Q+

P+

Q+

имп. А+

имп. R+

II

А+

R-

P+

Q-

P-

Q+

имп. А+

имп. R-

III

А+

R+

P+

Q+

P-

Q-

имп. А+

имп. R+

IV

А+

R-

P+

Q-

P+

Q-

имп. А+

имп. R-

Таблица 3 - Знаки мощностей однофазных и трехфазных измерений в реверсном двунаправленном режиме_

Реверсный двунаправленный

режим (4 канала учета с инверсией знака направления)

Квадрант

Канал учета

Знак мощности

Знак мощности

Каналы

вектора

энергии трехфаз-

трехфазных изме-

однофазных изме-

телеметрии

полной мощ

ных измерений

рений

рений

ности S

актив.

реактив.

актив.

реактив.

актив.

реактив.

актив.

реактив.

I

А-

R-

P-

Q-

P+

Q+

имп. А-

имп. R-

II

А+

R-

P+

Q-

P-

Q+

имп. А+

имп. R-

III

А+

R+

P+

Q+

P-

Q-

имп. А+

имп. R+

IV

А-

R+

P-

Q+

P+

Q-

имп. А-

имп. R+

однонаправленном режиме

Реверсный однонаправленный режим (3 канала учета по модулю в обратном направлении)

Квадрант вектора полной мощности S

Канал учета энергии трехфазных измерений

Знак мощности трехфазных измерений

Знак мощности однофазных измерений

Каналы

телеметрии

актив.

реактив.

актив.

реактив.

актив.

реактив.

актив.

реактив.

I

А-

R-

P-

Q-

P+

Q+

имп. А-

имп. R-

II

А-

R+

P-

Q+

P-

Q+

имп. А-

имп. R+

III

А-

R-

P-

Q-

P-

Q-

имп. А-

имп. R-

IV

А-

R+

P-

Q+

P+

Q-

имп. А-

имп. R+

По полученным за период сети значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на двух конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

При учете потерь импульсы телеметрии формируются с учетом мощности потерь (Р±Рп формулы (1), (6), Q±Qп формулы (3), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.

Функциональные возможности

Счетчики обеспечивают:

-    многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии в трехфазной системе и не тарифицированный пофазный учет;

-    не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе;

-    ведение двух четырехканальных массивов профиля мощности нагрузки с программируемым временем интегрирования;

-    ведение многоканального профиля параметров с программируем временем интегрирования;

-    измерение параметров трехфазной сети и параметров качества электрической энергии;

-    ведение журналов событий.

Счётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой, с возможностью аппаратной блокирования срабатывания, и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики имеют интерфейсы связи, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики внутренней установки, в том числе с установкой на DIN-рейку, предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 70 °С. Счетчики наружной установки имеют расщепленную архитектуру, предназначены для работы в диапазоне температур от минус 40 до плюс 70 °С, не чувствительны к воздействию солнечной радиации, инея и росы.

Варианты исполнений

Счетчики выпускаются в различных модификациях, которые отличаются номинальным (базовым) током, номинальным напряжением, способом подключения к электрической сети, наличием реле управления нагрузкой, наличием радиомодема, способом установки (внутри или снаружи помещений, на DIN-рейку), типом встроенного интерфейсного модуля и типом установленного дополнительного интерфейсного модуля. Счётчики всех вариантов исполнения имеют оптический интерфейс. Варианты исполнения счетчиков приведены в таблице 5. Варианты исполнения встроенного интерфейсного модуля приведены в таблице 6. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 7.

Таблица 5 - Варианты исполнения счетчиков

Условное

обозначение

счетчика

Номинальный, базовый (максимальный) ток, А

Номинальное напряжение, В

Класс точности по учету активной/реактивной энергии

Наличие

реле

Радио

модем

Наличие

RS-485

Счетчики внутренней установки

ПСЧ-4ТМ.06.01

5(10)

3х(57,7-115)/

(100-200)

0,5S/1

нет

нет

2

ПСЧ-4ТМ.06.03

1(2)

нет

нет

2

ПСЧ-4ТМ.06.05

5(10)

3х(120-230)/

(208-400)

нет

нет

2

ПСЧ-4ТМ.06.07

1(2)

нет

нет

2

ПСЧ-4ТМ.06.20

5(100)

3х(120-230)/

(208-400)

1/1

есть

нет

1

ПСЧ-4ТМ.06.21

5(100)

нет

нет

1

Счетчики наружной установки

ПСЧ-4ТМ.06.40

5(100)

3х(120-230)/

(208-400)

1/1

есть

есть

нет

ПСЧ-4ТМ.06.41

5(100)

нет

есть

нет

ПСЧ-4ТМ.06.42

5(100)

3х(120-230)/

(208-400)

есть

нет

нет

ПСЧ-4ТМ.06.43

5(100)

нет

нет

нет

Счетчики для установки на DIN-рейку

ПСЧ-4ТМ.06.60

5(10)

3х(57,7-115)/

(100-200)

0,5S/1

нет

нет

2

ПСЧ-4ТМ.06.61

1(2)

нет

нет

2

ПСЧ-4ТМ.06.62

5(10)

3х(120-230)/

(208-400)

нет

нет

2

ПСЧ-4ТМ.06.63

1(2)

нет

нет

2

ПСЧ-4ТМ.06.64

5(100)

3х(120-230)/

(208-400)

1/1

нет

нет

1

Таблица 6 - Типы встраиваемых интерфейсных модулей для счетчиков наружной установки (ПСЧ-4ТМ.06.40 - ПСЧ-4ТМ.06.43)

Условное обозначение модуля

Наименование

00

Отсутствие интерфейсного модуля

01

Коммуникатор GSM ТЕ101.02.01А (сеть 2G)

02

Модем PLC

04

Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G)

Условное обозначение модуля

Наименование

08

Модем ISM М-4.03Т.0.102А (ZigBee 2400 МГц)

10

Коммуникатор Wi-Fi ТЕ102.01.01А

11

Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G)

13

Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)

14

Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT)

15

Модем LoRaWAN M-6T.ZZ.ZZ

16

Модем Bluetooth M-7T.ZZ.ZZ

17

Модем PLC/ISM ТЕ103.01.01 А

Примечание - ZZ - вариант исполнения интерфейсного модуля

Таблица 7 - Типы устанавливаемых дополнительных интерфейсных модулей для счетчиков внутренней установки (ПСЧ-4ТМ.06.01, ПСЧ-4ТМ.06.03, ПСЧ-4ТМ.06.05, ПСЧ-4ТМ.06.07, ПСЧ-4ТМ.06.20, ПСЧ-4ТМ.06.21)_

Условное обозначение модуля

Наименование

00

Отсутствие интерфейсного модуля

01

Коммуникатор GSM ТЕ101.02.01 (сеть 2G)

02

Модем PLC М-2.01(Т).01 (однофазный)

03

Модем PLC М-2.01(Т).02 (трехфазный)

04

Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)

05

Модем Ethernet М-3.01Т.01

06

Модем ISM М-4.01(Т)^ (430 МГц)

07

Модем ISM М-4.02(Т)^ (860 МГц)

08

Модем ISM М-4.03Т.0.112 (2400 МГц)

09

Модем оптический М-5.01Т.ZZ

10

Коммуникатор Wi-Fi ТЕ102.01.01

11

Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*

12

Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+3G +4G)**

13

Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT))

14

Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT))

15

Модем LoRaWAN M-6TZZ.ZZ

16

Модем Bluetooth M-7TZZ.ZZ

17

Модем PLC/ISM ТЕ103.01.01 (однофазный)

18

Модем PLC/ISM ТЕ103.02.01 (трехфазный)

Примечания

1    ZZ - вариант исполнения интерфейсного модуля

2    В счетчики могут устанавливаться дополнительные интерфейсные модули, не приведенные в таблице со следующими характеристиками:

-    при питании от внутреннего источника счетчика с напряжением 12 В ток потребления не должен превышать 200 мА;

-    при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).

3    * Максимальная скорость в сети 4G 150 Мбит/с.

4    ** Максимальная скорость в сети 4G 10 Мбит/с.

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять из наименования счетчика, условного обозначения варианта исполнения в соответствии с таблицей 5, условного обозначения типа встроенного интерфейсного модуля в соответствии с таблицей 6 (может отсутствовать), условного обозначения типа устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 7 (может отсутствовать), номера технических условий.

Пример записи счётчика: «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06.ХХ^^ ИЛГШ.411152.189ТУ», где

XX - условное обозначение варианта исполнения счетчика в соответствии с таблицей 5;

YY - условное обозначение встроенного интерфейсного модуля в соответствии с таблицей 6 (00

- нет встроенного интерфейсного модуля);

ZZ - условное обозначение устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 7 (00 - нет устанавливаемого дополнительного интерфейсного модуля).

Счётчики наружной установки вариантов исполнения 40-41 (таблица 5) поставляются с терминалами в двух вариантах исполнения, что в явном виде указывается при заказе:

-    Т-1.02МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

-    Т-1.02МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

Примеры записи счётчика

1    «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06.40.02.00 ИЛГШ.411152.189ТУ с терминалом Т-1.02МТ»;

2    «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06.41.00.00 ИЛГШ.411152.189ТУ с терминалом Т-1.02МТ/1»;

3    «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06.41.10.00 ИЛГШ.411152.189ТУ без терминала».

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3х(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В.

Счетчики с номинальным напряжением 3*(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики могут конфигурироваться для подключения к трехфазным трехпроводным сетям по схеме Арона, как двухэлементные.

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии (без учета потерь) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.

Счетчики ведут не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.

Счетчики, наряду с трехфазным учетом, ведут не тарифицированный пофазный учет активной и реактивной энергии прямого и обратного направления.

Счетчики ведут архивы тарифицированной учтенной энергии, не тарифицированной энергии с учетом потерь и не тарифицированный пофазный учет (активной, реактивной, прямого и обратного направления):

-    всего от сброса (нарастающий итог);

-    за текущие и предыдущие сутки;

-    на начало текущих и предыдущих суток;

-    за каждые предыдущие календарные сутки глубиной до 124 дней;

-    на начало каждых предыдущих календарных суток глубиной до 124 дней;

-    за текущий месяц и 36 предыдущих месяцев;

-    на начало текущего месяца и 36 предыдущих месяцев;

-    за текущий и 10 предыдущих лет;

-    на начало текущего и 10 предыдущих лет.

В счетчиках может быть установлено начало расчетного периода отличное от первого числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль мощности нагрузки

Счетчики ведут два четырехканальных базовых массива профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Примечание - Для счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3х(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения базового массива профиля мощности составляет 113 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров

Счетчики, наряду с базовыми массивами профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 48, а наименования профилируемых параметров выбираться из таблицы 8. Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовом массиве.

Регистрация максимумов мощности нагрузки

Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

-    от сброса (ручной сброс или сброс по интерфейсному запросу):

-    за текущий и каждый из двенадцати предыдущих месяцев.

В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности.

Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 8, или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики могут использоваться как измерители показателей качества электрической энергии (ПКЭ) по параметрам установившегося отклонения частоты сети и установившегося отклонения напряжения, по характеристикам провалов и перенапряжений согласно ГОСТ 32144-2013 для класса измерений S в соответствии с ГОСТ 30804.4.30-2013.

При выходе параметра за границу ПДЗ на индикаторе отображается сообщение о факте нарушения. При этом счётчик ведет журналы ПКЭ, в которых фиксируется время выхода/возврата за установленные верхние/нижние нормально/предельно допустимые границы установившихся отклонений напряжения и частоты, и журналы провалов и перенапряжений, где фиксируются остаточное напряжение или уровень перенапряжения и длительность. Доступ к журналам ПКЭ и журналам провалов и перенапряжений возможен только через интерфейсы связи.

Таблица 8 - Измеряемые параметры

Наименование параметра

Цена единицы младшего разряда индикатора

Примечание

Активная мощность, Вт

0,01

По каждой фазе сети и сумме фаз

Реактивная мощность, вар

0,01

Полная мощность, В-А

0,01

Активная мощность потерь, Вт

-

Реактивная мощность потерь, вар

-

Коэффициент активной мощности cos ф

0,01

Коэффициент реактивной мощности sin ф

0,01

Коэффициент реактивной мощности tg ф

0,01

Фазное напряжение, В

0,01

По каждой фазе сети

Междуфазное напряжение, В

-

По каждой паре фаз

Напряжение прямой последовательности, В

-

Ток, А

0,01

По каждой фазе сети

Ток нулевой последовательности, А

0,01

Справочные данные

Частота сети, Г ц

0,01

Коэффициент искажения синусоидальности кривой токов, %

0,01

Справочные данные

Коэффициент несимметрии тока по нулевой и обратной последовательностям, %

0,01

Коэффициент искажения синусоидальности кривой фазных напряжений, %

0,01

Коэффициент искажения синусоидальности кривой междуфазных напряжений, %

-

Коэффициент несимметрии напряжения по нулевой и обратной последовательностям, %

0,01

Температура внутри счетчика, °С

1

Текущее время, с

1

Текущая дата

Примечания

1    Цена единицы младшего разряда и размерности указаны для коэффициентов трансформации, равных 1.

2    Все параметры индицируются с учетом введенных коэффициентов трансформации напряжения и тока.

Испытательные выходы

В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться:

-    для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь, и четырехквадрантной реактивной);

-    для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

-    для формирования сигнала телеуправления.

-    для формирования сигнала управления нагрузкой по программируемым критериям.

-    для формирования сигнала контроля точности хода встроенных часов.

Управление нагрузкой

Счетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям.

Встроенное реле имеет возможность аппаратной блокировки срабатывания.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности, журналы провалов и перенапряжений, статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий, перечисленных в таблице 9.

Таблица 9 - Журналы событий

Название журнала событий

Г лубина хранения

событий

записей

1 Журнал вскрытия крышки зажимов

100

50

2 Журнал перепрограммирования счетчика (фиксация факта связи со счетчиком, приведший к изменению данных)

50

50

3 Журнал вскрытия корпуса

100

50

4 Журнал вскрытия крышки интерфейсных соединителей и батареи

100

50

5 Дата и время последнего программирования

1

1

6 Журнал инициализации счетчика

100

100

7 Журнал сброса показаний

10

10

8 Журнал выключения/включения счетчика

100

50

9 Журнал выключения/включения фазы 1

100

50

10 Журнал выключения/включения фазы 2

100

50

11 Журнал выключения/включения фазы 3

100

50

12 Журнал отклонения коэффициента мощности от нормированного значения (tg ф)

100

50

13 Журнал воздействия повышенной магнитной индукции

100

50

14 Журнал наличия тока при отсутствии напряжения в фазе 1

40

20

15 Журнал наличия тока при отсутствии напряжения в фазе 2

40

20

16 Журнал наличия тока при отсутствии напряжения в фазе 3

40

20

17 Журнал коррекции времени

100

100

18 Журнал коррекции тарифного расписания

10

10

19 Журнал коррекции расписания праздничных дней

10

10

20 Журнал коррекции расписания управления нагрузкой

50

50

21 Журнал коррекции списка перенесенных дней

10

10

Продолжение таблицы 9

Название журнала событий

Г лубина хранения

событий

записей

22 Журнал коррекции расписания утренних и вечерних максимумов мощности

10

10

23 Журнал инициализации массива профиля 1,2,3 (3 журнала)

40

40

24 Журнал сброса максимумов по первому, второму и третьему массиву профиля (3 журнала)

30

30

25 Журнал несанкционированного доступа к счетчику

10

10

26 Журнал управления нагрузкой

50

50

27 Журнал изменения состояний выхода телеуправления

100

100

28 Журнал изменений коэффициентов трансформации

10

10

29 Журнал изменений параметров измерителя качества

10

10

30 Журнал изменений параметров измерителя потерь

10

10

31 Журнал превышения максимального тока в фазах 1,2,3 (3 журнала)

120

60

32 Журнал обновления метрологически не значимой части ПО

20

20

33 Журнал перепрограммирования параметров счетчика по протоколу СЭТ

100

100

34 Журнал изменение знака направления активной мощности по фазе 1,2,3 (3 журнала)

300

150

3 5 Журнал времени калибровки счётчика

10

10

36 Журнал перепрограммирования параметров счетчика через протокол СПОДЭС

100

100

37 Журнал HDLC коммуникаций

100

100

В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные границы параметров КЭ, усредненные в интервале времени (по умолчанию):

-    10 секунд для частоты сети.

-    10 минут для остальных параметров.

Перечень журналов ПКЭ и глубина хранения каждого журнала приведены в таблице 10.

Перечень журналов провалов и перенапряжений и глубина хранения каждого журнала приведены в таблице 11.

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности из первого массива профиля мощности. Глубина хранения журнала по каждой мощности 50 записей с фиксацией 100 событий.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 50 записей.

Таблица 10 - Журналы ПКЭ

Название журнала ПКЭ

Г лубина хранения

событий

записей

1 Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ* фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений. Положительные и отрицательные отклонения напряжений (12 журналов)

1200

600

Название журнала ПКЭ

Г лубина хранения

событий

записей

2 Журналы выхода/возврата за верхнюю и нижнюю границы НДЗ* фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений (12 журналов)

1200

600

3 Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ напряжения прямой последовательности U1(1) (2 журнала)

200

100

4 Журналы выхода/возврата за верхнюю и нижнюю границы НДЗ напряжения прямой последовательности U1(1) (2 журнала)

200

100

5 Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ частоты сети. Отклонение частоты (2 журнала)

200

100

6 Журнал выхода/возврата за верхнюю и нижнюю границы НДЗ частоты сети. Отклонение частоты (2 журнала)

200

100

7 Время выхода/возврата за границу ПДЗ коэффициентов искажений синусоидальности кривой фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений (6 журналов)

600

300

8 Время выхода/возврата за границу НДЗ коэффициентов искажений синусоидальности кривой фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений (6 журналов)

600

300

9 Журнал выхода/возврата за границу ПДЗ коэффициента несиммет-рии напряжения по нулевой последовательности K0u

100

50

10 Журнал выхода/возврата за границу НДЗ коэффициента несиммет-рии напряжения по нулевой последовательности K0u

100

50

11 Журнал выхода/возврата за границу ПДЗ коэффициента несиммет-рии напряжения по обратной последовательности K2u

100

50

12 Журнал выхода/возврата за границу НДЗ коэффициента несиммет-рии напряжения по обратной последовательности K2u

100

50

13 Журнал положительного и отрицательного отклонения фазных или междуфазных напряжений за расчетный период

50

50

* ПДЗ - предельно допустимое значение НДЗ - нормально допустимое значение

Таблица 11 - Журналы провалов и перенапряжений

Название журнала ПКЭ

Г лубина хранения

событий

записей

1 Журнал провалов и перенапряжений в 3-х фазной системе

50

50

2 Журналы провалов и перенапряжений в фазах 1,2,3 (3 журнала)

150

150

3 Журнал очистки статистической таблицы провалов и перенапряжений в 3-х фазной системе

10

10

4 Журналы очистки статистических таблиц провалов и перенапряжений в фазах 1,2,3 (3 журнала)

30

30

Устройство индикации

Счетчики внутренней установки и счетчики для установки на DIN-рейку (таблица 5), имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и одну кнопку управления режимами индикации. Счетчики наружной установки (таблица 5) не имеют собственного индикатора, и визуализация данных измерений счетчика производится через удаленный терминал Т-1.02МТ или Т-1.02МТ/1, подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации, как и счетчики внутренней установки.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

-    учтенную активную и реактивную энергию прямого и обратного направления по каждому из четырех тарифов и по сумме тарифов;

-    значение потребленной электрической энергии на начало текущего месяца суммарно и по тарифным зонам.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

В счетчиках предусмотрена конфигурируемая возможность возврата в заданный режим индикации при не активности кнопок управления в течение заданного времени.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 8. Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе:

-    версию программного обеспечения (ПО) (18.00.ХХ);

-    контрольную сумму метрологически значимой части ПО (884Е);

-    загруженность процессора «EFF»;

-    свободная память «FhP»;

-    сетевой адрес «CA» короткий.

Интерфейсы связи

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицами 5 - 7. В счетчик внутренней установки могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 5 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi).

Счетчик через любой интерфейс связи (RS-485, оптопорт) поддерживает следующие протоколы обмена:

-    ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;

-    СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;

-    Канальный пакетный протокол системы «Пирамида».

Счетчики по любому интерфейсу обеспечивают возможность считывания архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Счетчики обеспечивают возможность передачи сообщений в интеллектуальную систему учета при открытой сессии HDLC.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации. Схема пломбирования счетчиков приведена на рисунках 1, 2, 3.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки зажимов, крышки интерфейсных соединителей и батареи и крышки счетчика.

Электронные пломбы энергонезависимые, работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий без возможности инициализации журналов.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции (2±0,7) мТл (напряженность (1600±600) А/м) и выше. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

Заводской десятизначный номер наносится на панель счетчика методом лазерной маркировки.

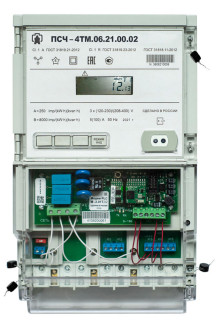

Общий вид счетчиков внутренней установки (таблица 5), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 1.

Общий вид счетчиков наружной установки (таблица 5) с удаленным терминалом, который может входить в состав комплекта поставки счетчиков наружной установки, схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 2.

36062

10009

Навесная пломба со знаком поверки

ПСЧ-4ТМ.06.41.00.00

Ф

Навесная пломба со знаком ОТК

Рисунок 2 - Общий вид счетчика наружной установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Общий вид счетчиков установки на DIN-рейку (таблица 5), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 3.

Навесные пломбы

обслуживающей

организации

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, записанных в память счетчика на предприятии-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС метрологически не значимой части ПО;

Е-42 - ошибка КС метрологически значимой части ПО;

Е-10 - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 12. Номер версии ПО состоит из трех полей. Каждое поле содержит два символа: первой поле - код устройства (18 - ПСЧ-4ТМ.06); второе поле - номер версии метрологически значимой части ПО (00); третье поле - номер версии метрологически незначимой части ПО.

Версия ПО счетчика и цифровой идентификатор ПО отображаются на табло ЖКИ в кольце индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

P6T.a43

Номер версии (идентификационный номер) ПО

1800.ХХ

Цифровой идентификатор ПО

884Е

Алгоритм вычисления цифрового ПО

CRC 16 ModBus RTU

Технические характеристики

Таблица 13 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности при измерении в прямом и обратном направле-

нии:

- активной энергии

по ГОСТ 31819.22-2012

0,5S

по ГОСТ 31819.21-2012

1

- реактивной энергии по ГОСТ 31819.23-2012

1

Номинальный (максимальный) ток, А Базовый (максимальный) ток, А

1(2) или 5(10) 5(100)

Стартовый ток (чувствительность), мА: - трансформаторного включения

0,00Пном

- непосредственного включения

0,004I6

Номинальные напряжения, В

3х(57,7-115)/(100-200) или 3х(120-230)/(208-400)

Максимальный ток, А, счетчиков:

- трансформаторного включения в течение 0,5 с

20Iмакс

- непосредственного включения в течение 10 мс

30Iмакс

Установленный рабочий диапазон напряжений от 0,8Uном до 1,2Uном, В, счетчиков с Uном:

-    3х(57,7-115)/(100-200) В

-    3х(120-230)/(208-400) В

3х(46-138)/(80-240)

3х(96-276)/(166-480)

Предельный рабочий диапазон фазных напряжений (в любых двух фазах) для счетчиков с Uном, В:

-    3х(57,7-115)/(100-200)

-    3х(120-230)/(208-400)

от 0 до 230 от 0 до 440

Номинальная частота сети, Г ц

50

Диапазон рабочих частот, Г ц

от 47,5 до 52,5

Пределы допускаемой основной относительной погрешности из-

мерения, %:

- активной мощности (прямого и обратного направления при

активной, индуктивной и емкостной нагрузках), 5P, счетчиков: 1) трансформаторного включения класса точности 0,5S:

при 0,05!ном < I < !макс, cosф=1

±0,5

при 0,05!ном < I < Шакс, сosф=0,5

±0,6

при 0,0Пном < I < 0,05!ном, сosф=1

±1,0

при 0,02!ном < I < 0,05!ном, сosф=0,5

±1,0

при 0,05!ном < I < !макс, сosф=0,25

±1,0

Наименование характеристики

Значение

2) непосредственного включения класса точности 1:

при 0,Пб < I < Iмакс, cos9=1, сosф=0,5

±1,0

при 0,05I6 < I < 0,Ш, сosф=1

±1,5

при 0, Иб < I < Iмакс сosф=0,25

±1,5

- реактивной мощности (прямого и обратного направления

при активной, индуктивной и емкостной нагрузках), 5q, счетчи

ков:

1) трансформаторного включения класса точности 1:

при 0,05!ном < I < !макс, s^=1, sinф=0,5

±1,0

при 0,0Пном < I < 0,05Iном, sinф=1

±1,5

при 0,02Iном < I < 0,05!ном, sinф=0,5

±1,5

при 0,05Iном < I < Iмакс, sinф=0,25

±1,5

2) непосредственного включения класса точности 1:

при 0,Ш < I < ^акс, sinф=1, sinф=0,5

±1,0

при 0,05I6 < I < 0,1 I6, sinф=1

±1,5

при 0,Иб < I < Iмакс, sinф=0,25

±1,5

- полной мощности, 5s, (аналогично реактивной мощности);

5q

- мощности активных потерь, 5рп

(25i + 25u)

- мощности реактивных потерь, 5Qп

(25i + 45u)

- активной энергии и мощности с учетом потерь (прямого и об-

Г р р 1

5 1 5 п

ратного направления), 5P ±Рп

5Р ‘ 15 рп ■

^ Р Р ± Рп Рп Р ± Рп

- реактивной энергии и мощности с учетом потерь (прямого и

г

5 Q | 5 Qn

1

обратного направления), 5Q±Qп

\

Q Q±Qn Q” Q±Qn,

/

- коэффициента активной мощности, 5kp

(5p+5s)

- коэффициента реактивной мощности, 5kQ

(5Q+5s)

- коэффициента реактивной мощности, 5ktg

(5Q+5p)

Средний температурный коэффициент в диапазоне температур

от -40 до +70 °С, %/К, при измерении:

- активной энергии и мощности

1) трансформаторного включения

при 0,05!ном < I < !макс, cosф=1

0,03

при 0,05!ном < I < Iмакс, cosф=0,5

0,05

2) непосредственного включения при 0,Пб < I < Iмакс, cosф=1

0,05

при 0,2I6 < I < Шакс, cosф=0,5

0,07

- реактивной энергии и мощности трансформаторного (непосредственного) включения

при 0,05!ном < I < Iмакс, sinф=1

0,05

при 0,05Iном < I < Iмакс, sinф=0,5

0,07

Диапазон измеряемых частот, Г ц

от 47,5 до 52,5

Пределы допускаемой абсолютной погрешности измерения частоты, Г ц

±0,05

Диапазон измерения отклонения частоты от 50 Гц, Гц

от -2,5 до +2,5

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения отклонения частоты, Г ц

±0,05

Диапазон измерения среднеквадратического значения напряжения, В:

-    фазного напряжения (Ua, Ub, Uc)

-    фазного напряжения основной частоты (Ua(1), Ub(1), Uc(1))

-    междуфазного напряжения (Uab, Ubc, Uca)

-    междуфазного напряжения основной частоты (Uab(1), Ubc(1), UcA(1))

-    напряжения прямой последовательности (U1)

от 0,8№ом н до 1,2Uном в

Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения для счетчиков трансформаторного (непосредственного) включения, %

±0,4 (±0,5)

Диапазон измерения положительного отклонения среднеквадратического значения напряжения (5U(+)), %

от 0 до +20

Диапазон измерения отрицательного отклонения среднеквадратического значения напряжения (5U(-)), %

от 0 до +20

Пределы допускаемой абсолютной погрешности измерения положительного и отрицательного отклонений среднеквадратического значения фазного и междуфазного напряжения для счетчиков трансформаторного (непосредственного) включения, %

±0,4 (±0,5)

Диапазон измерения угла фазового сдвига между фазными напряжениями основной частоты ^U) в диапазоне напряжений от 0,8№ом н до 1,2№ом в, °

от -180 до +180

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между фазным напряжением и током основной частоты, °:

-    при 0,Пном < I < Iмакс (0, Иб < I < Iмакс)

-    при 0,0Пном < I < 0,Пном (0,05I6 < I < 0,Пб)

±2

±5

Диапазон измерения среднеквадратического значения фазных токов трансформаторного (непосредственного) включения (I), А

от 0,0Пном до Шакс (от 0,05I6 до Шакс)

Пределы допускаемой относительной погрешности измерения среднеквадратического значения фазных токов для счетчиков трансформаторного (непосредственного) включения, %:

-    при 0,05!ном < I < Шакс (0, Иб < I < Iмакс)

-    при 0,0Пном < I < 0,05!ном (0,05I6 < I < 0,Пб)

±0,4 (±0,9) ±(0,4+0,02-|0,05!номЛх-1|) (±(0,9+0,05|0,ПбЛх-1|))

Диапазон измерения длительности провала напряжения (Atn), с

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерения длительности провала напряжения, с

±0,02

Диапазон измерения глубины провала напряжения (5Un), %

от 10 до 20

Пределы допускаемой абсолютной погрешности измерения глубины провала напряжения, %

±1,0

Диапазон измерения длительности временного перенапряжения (АШер u), с

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерения длительности временного перенапряжения, с

±0,02

Наименование характеристики

Значение

Диапазон измерения значения перенапряжения, (бипер), % опорного напряжения

от 110 до 120

Пределы допускаемой абсолютной погрешности измерения значения перенапряжения, % опорного напряжения

±1,0

Пределы допускаемой дополнительной погрешности измерения частоты, напряжения и тока в диапазоне температур от -40 до +70 °С, 5^, %

0,05бД(и2э)*

Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, с/сут

±0,5

Изменение точности хода часов в диапазоне рабочих температур, с/° С/сут:

-    во включенном состоянии в диапазоне температур от -40 до +70 °С

-    в выключенном состоянии в диапазоне температур от -40 до +70 °С

±0,1

±0,22

Постоянная счетчика, имп./(кВт-ч), имп./(квар-ч), для счетчиков: режим испытательных выходов (А)

3х(57,7-115)/(100-200) В, 1(2) А

25000

3х(57,7-115)/(100-200) В, 5(10) А

5000

3х(120-230)/(208-400) В, 1(2) А

6250

3х(120-230)/(208-400) В, 5(10) А

1250

3х(120-230)/(208-400) В, 5(100) А

250

режим испытательных выходов (В)

3х(57,7-115)/(100-200) В, 1(2) А

800000

3х(57,7-115)/(100-200) В, 5(10) А

160000

3х(120-230)/(208-400) В, 1(2) А

200000

3х(120-230)/(208-400) В, 5(10) А

40000

3х(120-230)/(208-400) В, 5(100) А

8000

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    атмосферное давление, кПа

23±2 от 30 до 80 от 84 до 106

* где 5д - пределы допускаемой основной погрешности измеряемой величины, t - температура рабочих условий, t23 - температура 23 °С

Таблица 14 - Основные технические характеристики

Наименование характеристики

Значение

Полная мощность, потребляемая каждой последовательной цепью, ВА, не более

0,1

Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения без встроенного модуля, Вт (В •А), не более:

- при 57,7 В

0,2 (0,35)

- при 115 В и 120 В

0,28 (0,55)

- при 230 В

0,53 (1,27)

Наименование характеристики

Значение

Начальный запуск счетчика, с, менее

5

Жидкокристаллический индикатор:

-    число индицируемых разрядов

-    цена единицы младшего разряда при отображении энергии нарастающего итога, кВт-ч (квар-ч)

8

0,01

Тарификатор:

-    число тарифов

-    число тарифных зон в сутках с дискретом 10 минут

-    число типов дней

-    число сезонов

4

144

4

12

Характеристики интерфейсов связи:

-    скорость обмена по оптическому порту (фиксированная), бит/с

-    скорость обмена по порту RS-485, бит/с

-    скорость обмена по радиоканалу, бит/с

9600

9600, 4800, 2400, 1200, 600, 300

38400

Скорость передачи данных в электрической сети, модуляция DCSK, бит/с

2400

Характеристики испытательных выходов:

-    количество испытательных изолированных конфигурируемых выходов

-    максимальное напряжение в состоянии «разомкнуто», В

-    максимальный ток в состоянии «замкнуто», мА

-    выходное сопротивление:

в состоянии «разомкнуто», кОм, не менее в состоянии «замкнуто», Ом, не более

2

30

50

50

200

Сохранность данных при прерываниях питания, лет:

-    информации, более

-    внутренних часов (питание от батареи), не менее

40

16

Защита информации

пароли двух уровней доступа, отдельный пароль для управления нагрузкой и аппаратная защита памяти метрологических коэффициентов

Самодиагностика

циклическая, непрерывная

Условия эксплуатации счетчиков внутренней установки:

-    температура окружающего воздуха, °С

-    относительная влажность при 30 °С, %

-    атмосферное давление, кПа (мм рт. ст.)

от -40 до +70 до 90

от 70 до 106,7 (от 537 до 800)

Условия эксплуатации счетчиков наружной установки:

-    температура окружающего воздуха, °С

-    относительная влажность при 25 °С, %

-    атмосферное давление, кПа (мм рт. ст.)

от -40 до +70 до 100

от 70 до 106,7 (от 537 до 800)

Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015

-    счетчиков внутренней установки и на DIN-рейку

-    счетчиков наружной установки

IP51

IP55

Наименование характеристики

Значение

Средняя наработка до отказа, ч

220000

Средний срок службы, лет

30

Время восстановления, ч

2

Габаритные размеры, мм, не более: - счетчиков внутренней установки

высота

289

длина

170

ширина

91

- счетчиков наружной установки

высота

198

длина

256

ширина

122

- счетчиков наружной установки со швеллером крепления на опоре

высота

350

длина

256

ширина

130

- счетчиков установки на DIN-рейку

высота

150

длина

198

ширина

70

- Масса, кг, не более

- счетчика внутренней установки

1,8

- счетчика наружной установки

1,9

- счетчика для установки на DIN-рейку

1,0

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати или лазерной маркировки и в эксплуатационной документации на титульных листах типографским способом.

Комплектность

Таблица 15 - Комплект счетчиков

Наименование и условное обозначение

Обозначение

документа

Количе

ство

Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06. . . (одно из исполнений)

1 шт.

Формуляр ПСЧ-4ТМ.06. Часть 1

ИЛГШ.411152.189ФО

1 экз.

Формуляр ПСЧ-4ТМ.06. Часть 2

ИЛГШ.411152.189ФО1*

1 экз.

Руководство по эксплуатации ПСЧ-4ТМ.06. Часть 1

ИЛГШ.411152.189РЭ*

1 экз.

Руководство по эксплуатации ПСЧ-4ТМ.06. Часть 2. Методика поверки

ИЛГШ.411152.189РЭ1*

1 экз.

Руководство по эксплуатации ПСЧ-4ТМ.06. Часть 3. Дистанционный режим

ИЛГШ.411152.189РЭ2*

1 экз.

Руководство по эксплуатации. Часть 4. Измерение и учет потерь

ИЛГШ.411152.189РЭ3 *

1 экз.

Наименование и условное обозначение

Обозначение

документа

Количе

ство

Программное обеспечение «Конфигуратор СЭТ-4ТМ» версии не ниже 23.03.21

ФРДС.00004-01*

1 шт.

Индивидуальная упаковка ПСЧ-4ТМ.06.01(03,05,07, 20, 21)

ИЛГШ.411915.393

1 шт.

Индивидуальная упаковка ПСЧ-4ТМ.06.60- ПСЧ-4ТМ.06.64)

ИЛГШ.411915.394

1 шт.

Индивидуальная упаковка ПСЧ-4ТМ.06.40- ПСЧ-4ТМ.06.43)

ИЛГШ.411915.395**

1 шт.

Терминал Т-1.02МТ (Т-1.02МТ/1)

ФРДС.468369.006**

1 шт.

Комплект монтажных частей:

ФРДС.411911.007**

Г ермоввод

ФРДС.745162.001**

1 шт.

Швеллер

ФРДС.754342.001**

1 шт.

Уголок

ФРДС.746122.007**

1 шт.

Шуруп саморез М4.2х13.32.ЛС59-1.139 DIN968**

2 шт.

Винт В2.М4^х10.32.ЛС59-1.136 ГОСТ 17473-80**

2 шт.

Шайба 4Л 34.БрКМц3-1.136 ГОСТ 6402-70**

2 шт.

Шайба А 4.32.ЛС59-1.136 ГОСТ 10450-78**

2 шт.

Дюбель-гвоздь фасадный KAT N 10х100 ***

2 шт.

Примечания

1    * Документы в электронном виде, включая сертификаты и ПО «Конфигуратор СЭТ-4ТМ», доступны на сайте предприятия-изготовителя.

2    В комплект поставки счетчиков с установленным дополнительным интерфейсным модулем входит формуляр из комплекта поставки модуля; руководство по эксплуатации модуля доступно на сайте предприятия-изготовителя.

3    Эксплуатационная документация на счетчик, терминал и дополнительный модуль на бумажном носителе или флеш-накопителе поставляются по отдельному заказу.

4    ** Поставляются со счетчиками наружной установки. Терминал поставляется со счётчиками наружной установки ПСЧ-4ТМ.06.40, ПСЧ-4ТМ.06.41в двух вариантах исполнения, что в явном виде указывается при заказе:

-    Т-1.021МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

-    Т-1.02МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

Терминал может иметь другой тип или не входить в состав комплекта поставки по отдельному заказу.

5 *** Поставляются по отдельному заказу

Ремонтная документация разрабатывается и поставляется по отдельному договору с организациями, проводящими послегарантийный ремонт счётчиков.

Сведения о методах измерений

приведены в эксплуатационном документе ИЛГШ.411152.189РЭ «Счетчик электрической энергии многофункциональный ПСЧ-4ТМ.06. Руководство по эксплуатации. Часть 1». Раздел 2 Описание счетчика и принципа его работы.

Нормативные документы

ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

ИЛГШ.411152.189ТУ «Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.06. Технические условия».

Зарегистрировано поверок 46
Поверителей 1
Актуальность данных 16.09.2024
84929-22
Номер в ГРСИ РФ:
84929-22
Производитель / заявитель:
Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород
Год регистрации:
2022
Cрок действия реестра:
25.03.2027
Похожие СИ
93158-24
93158-24
2024
"Shenzhen ION Engineering Technologies LTD.", Китай
Срок действия реестра: 11.09.2029
93207-24
93207-24
2024
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Срок действия реестра: 12.09.2029
93189-24
93189-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93188-24
93188-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93187-24
93187-24
2024
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Срок действия реестра: 12.09.2029
93185-24
93185-24
2024
"Zhejiang SUPCON Instrument Co., Ltd", Китай
Срок действия реестра: 12.09.2029
93180-24
93180-24
2024
Guilin Measuring & Cutting Tool Co., Ltd, КНР
Срок действия реестра: 12.09.2029
93176-24
93176-24
2024
eralytics GmbH, Австрия
Срок действия реестра: 12.09.2029
93175-24
93175-24
2024
Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары
Срок действия реестра: 12.09.2029
93156-24
93156-24
2024
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург
Срок действия реестра: 11.09.2029
