Трансформаторы напряжения JDZX9-35, 84933-22

Назначение

Трансформаторы напряжения JDZX9-35 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.

Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

Трансформаторы напряжения имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12, предназначенных для выполнения такелажных операций.

Трансформаторы напряжения предназначены для внутренней установки в комплектные распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с классом напряжения 35 кВ.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения двух модификаций:

JDZX9-35, зав. № 090821471, 090821475, 090821476, 090821477, 090821478, 090821479, 090821480;

JDZX9-35R, зав. № 100820849, 100820850, 100820851, 100820852, 100820853, 100820854.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

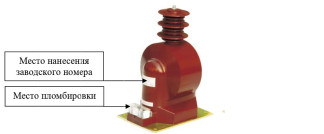

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место нанесения заводского номера

Место пломбировки

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные документы

ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ Техническая документация изготовителя
