| Номер в госреестре | 84942-22 |
| Наименование СИ | Контроллеры измерительные |
| Обозначение типа СИ | FB |
| Изготовитель | "Fromex S.A. de C.V.", Мексика; Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск |
| Год регистрации | 2022 |
| Срок свидетельства | 25.03.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные FB предназначены для измерений и преобразований сигналов от измерительных преобразователей температуры, расхода, давления, разности давлений и других параметров в значения измеряемых величин., обработки информации от измерительных преобразователей передаваемых по цифровым протоколам связи, расчета расхода и количества жидкостей, газов, пара, а также количества теплоты (тепловой энергии) и других параметров.
Контроллеры измерительные FB представлены моделями FB1100, FB1200, FB2100, FB2200, FB3000. Принцип действия контроллеров измерительных FB основан на измерении сигналов измерительных преобразователей температуры, расхода, давления, разности давлений и других, преобразовании полученных сигналов в значения измеряемых величин, расчете по измеренным значениям расхода и количества жидкостей, газов, пара, а так же количества теплоты (тепловой энергии) и других параметров, отображении измеренных значений на ЖК-дисплее, формировании сигналов управления внешними устройствами и передаче измерительной информации на внешние устройства..
Конструктивно контроллеры измерительные FB в зависимости от модели и комплектации могут быть выполнены в корпусе из стекловолокна, алюминия или нержавеющей стали с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов. Контроллеры измерительные FB могут комплектоваться встроенным жидкокристаллическим дисплеем с кнопками для считывания показаний и локального управления. Питание контроллеров измерительных FB осуществляется либо от внешнего источника питания, либо от встроенной аккумуляторной батареи, способной заряжаться от солнечной панели.
В состав контроллеров измерительных FB могут входить встроенные многопараметрические первичные преобразователи разности давлений и статического давления MultiVariable™ Rosemount™, встроенный преобразователь статического давления (только для моделей FB1100, FB1200, FB2100, FB2200) либо преобразователи многопараметрические удаленного монтажа, например Rosemount 4088, рег. № 62411-15 (для всех моделей).
Многопараметрические первичные преобразователи разности давлений и статического давления MultiVariable™ Rosemount™, предназначены для измерений избыточного или абсолютного давления, разности давлений. При их применении для расчета расхода и количества жидкостей и газов температуру среды измеряет непосредственно контроллер при помощи отдельно установленного 2-х, 3-х, 4-х проводного термопреобразователя сопротивления с температурными коэффициентами а=0.00385°С-1, а=0.00392 °С-1 с функцией Каллендара - Ван Дюзена .
Контроллеры измерительные FB1100, FB1200, FB2100, FB2200 поддерживают следующие вводы/выводы, в зависимости от модели и комплектации:
- от одного до восемнадцати каналов, часть из которых можно индивидуально настроить, используя программное обеспечение FBxConnect, в качестве аналоговых входов (AI), аналоговых выходов (AO), дискретных входов (DI), дискретных выходов (DI) или импульсных входов (PI), и часть фиксированных дискретных входов (DI) или дискретных выходов (DO) или импульсных входов (PI);
- два релейных выхода до 30В пост. тока при 6A;
- один канал для входного сигнала с датчика температуры (RTD/PRT).
Контроллеры измерительные FB1100, FB1200, FB2100, FB2200, в зависимости от модели и
комплектации, имеют следующие интерфейсы связи для обмена информацией с внешними устройствами и с системой верхнего уровня: три последовательных двух- или четырех- проводных порта связи, программно настраиваемые для работы по RS-232, RS-422 или RS-485, порт Ethernet (10/100) BASE-T и порт для связи мобильной системы SCADA с Wi-Fi (802,11 b/g). Порты связи поддерживают протоколы DNP3, Modbus slave (ASCII или RTU), BSAP и ROC. Порт Ethernet поддерживает Modbus RTU по протоколам TCP/IP (master и slave), DNP3 и ROC. Связь по беспроводному каналу Wi-Fi (802,11 b/g) поддерживает протокол DNP3. Так же реализована функция подключения к внешнему IIoT шлюзу для двусторонней передачи данных в Интернет вещей.
Контроллеры измерительные FB3000 относятся к типу RTU (Remote Terminal Unit) и представляют собой микропроцессорные контроллеры, которые обеспечивают функции, необходимые для различных приложений автоматизации удаленных объектов. Контроллеры измерительные FB3000 измеряют, регистрируют и контролируют оборудование на удаленной площадке. Контроллеры измерительные FB3000 способны производить одновременное вычисление потока в 72 трубопроводах; ПИД регулирование и управление.
Контроллеры измерительные FB3000 обеспечивают измерение входных сигналов силы и напряжения постоянного тока, а также количество импульсов, воспроизведение выходного сигнала силы постоянного тока, прием и логическую обработку дискретных электрических сигналов, выработку управляющих воздействий в виде аналоговых и дискретных сигналов.
Контроллеры измерительные FB3000 имеют модульную структуру и состоят из базового блока (шасси) и опциональных дополнительных блоков расширения. Базовый блок содержит несколько слотов, каждый из которых включает в себя верхнюю и нижнюю часть. Верхняя часть предназначена для установки модулей ввода/вывода, а нижняя для установки клеммных модулей, используемых для подключения. В базовом блоке контроллера измерительного FB3000 находится объединяющая плата, на которой находятся разъемы для установки модуля центрального процессора (CPU), двух блоков ввода питания с автоматическим переключением при отказе одного (к каждому блоку питания подается напряжение от внешнего источника питания). Клеммные модули устанавливаются под модулями ввода/вывода и обеспечивают интерфейс для подключения полевых сигналов. Максимальное количество модулей ввода/вывода, при дополнительном подключении блоков расширения, составляет 31 штуку. Список доступных модулей ввода/вывода контроллера измерительного FB3000:
Модуль смешанного ввода/вывода (mixed I/O) на 12 каналов включает в себя следующие типы каналов:
- восемь каналов, которые можно индивидуально настроить, используя программное обеспечение FBxConnect в качестве аналоговых входов (AI), дискретных входов (DI) или импульсных входов (PI);
- два аналоговых выхода (AO);
- два дискретных выхода (DO).
Модуль вывода на 8 каналов включает в себя следующие типы каналов:
- восемь каналов, которые можно индивидуально настроить, используя программное обеспечение FBxConnect в качестве аналоговых выходов (AO) или дискретных выходов (DO).
Модуль HART содержит 4 канала, которые позволяют производить обмен данными с полевыми устройствами, работающими по протоколу HART.
Коммуникационный модуль позволяет расширить возможности подключения прибора, предоставляя дополнительные четыре порта связи, программно настраиваемые для работы по RS-232, RS-422 или RS-485.
Модуль для подключения к внешнему IIoT шлюзу для двусторонней передачи данных в Интернет вещей.
Контроллеры измерительные FB3000, в зависимости от комплектации имеют следующие интерфейсы связи для обмена информацией с внешними устройствами и с системой верхнего уровня: четыре порта связи, программно настраиваемые для работы по RS-232, RS-422 или RS-485, два порта Ethernet (10/100/1000) BASE-T и один порт USB тип Micro A-B и дополнительный канал для подключения к шлюзу IIoT, реализованный опциональным модулем. Порты Ethernet находятся в верхней части модуля CPU и используют разъемы RJ-45. Каждый порт поддерживает до шести одновременных TCP-соединений (сокетов). USB-порт Micro A-B расположен на передней панели модуля CPU и поддерживает связь по протоколу DNP3, Modbus (slave и master). Порт USB функционирует как порт интерфейса локального оператора (LOI), обеспечивая прямую связь между FB3000 и персональным компьютером. Контроллеры измерительные FB3000 поддерживают функцию HART Pass Through, позволяющую осуществлять сквозное пропускание сигнала HART от полевых приборов без внесения корректировок далее в систему верхнего уровня.
Контроллеры измерительные FB могут производить обмен данными между собой посредством объединения в единую сеть FBxNet по интерфейсу Ethernet для дальнейшей передачи информации в систему верхнего уровня черед один из контроллеров в сети.
Контроллеры измерительные FB выполняют расчеты расхода на основе набора вычислений, выбираемых пользователем. Технические единицы полностью выбираются пользователем между системами U.S. или метрической, или их комбинацией.
Контроллеры измерительные FB обеспечивают:
- преобразование измеренных выходных сигналов (напряжение, сила постоянного тока, давление, разность давлений) измерительных преобразователей температуры, расхода, давления, разности давлений и других в значения измеряемых ими величин;
расчет массового расхода, массы, объемного расхода и объема жидкостей и газов, приведенных к стандартным условиям, методом переменного перепада давления в соответствии с стандартами ИСО 5167, AGA 3 1992/2013;
- расчет физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, скорости звука, показателя адиабаты, теплоты сгорания, числа Воббе) на основе компонентного состава природного газа в соответствии с AGA 8, AGA10, GERG 91, AGA 5, GPA 2172: 2009 (включая расчет для газов содержащих насыщенный водяной пар), ГОСТ 31369-2008 (ИСО 6976:1995);
- приведение объемного расхода и объема природного газа, измеренного в рабочих условиях турбинными, ультразвуковыми, вихревыми расходомерами, стабилизирующими диафрагмами Rosemount 405C и 1595, расходомерами McCrometer V-Cone и Wafer Cone, NUFLO Cone в объемный расход и объем газа при стандартных условиях в соответствии с AGA 7, AGA 9, ИСО 5167;
- приведение массового расхода и массы газа измеренных кориолисовыми преобразователями расхода к объемному расходу и объему газа при стандартных условиях в соответствии с AGA 11;
- расчет фактора сжимаемости газовой фазы на основе данных о физических свойствах газа в соответствии с ГОСТ Р 8.769-2011 (ИСО 12213:2009);
- проведение обработки результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;
- измерение объема/массы, общего объема нефти, газоконденсатной жидкости, попутного газа, воды по API 20.1;
- определение коэффициентов сверхсжимаемости для природного газа по NX-19.
Кроме того, контроллеры измерительные FB обеспечивают следующие дополнительные
возможности:
- энергонезависимое хранение архивов измеренных и расчетных параметров, ведение журналов событий и журналов нештатных ситуаций;
- непосредственный ввод данных о компонентном составе газа от хроматографа;
- многоканальное ПИД-регулирование и реализацию заданных оператором алгоритмов;
- вывод информации на принтер и ее передачу на внешние устройства по различным интерфейсам связи;
- сигнализацию при отказе измерительных преобразователей или при выходе измеряемых параметров за установленные пределы.
Контроллеры измерительные FB имеют общепромышленное и взрывозащищенное исполнения.
Внешний вид контроллеров представлен на рисунке 1.

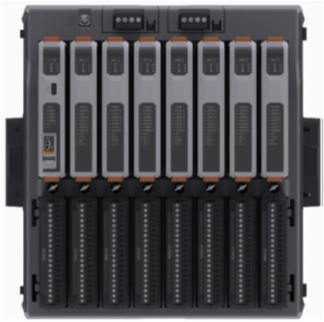

Рисунок 1 - Внешний вид контроллеров: а) контроллер измерительный FB3000; б) контроллер измерительный FB1100, FB1200 (алюминиевый корпус); в) контроллер измерительный FB1100, FB1200 (корпус из нержавеющей стали); г) контроллер измерительный FB2100, FB2200 (корпус из стекловолокна); д) контроллер измерительный FB2100, FB2200 (алюминиевый корпус).
Заводской номер наносится на корпус контроллеров измерительных FB 1100, FB 1200 FB 2100, FB 2200 методом лазерной гравировки или наклейки в зависимости от исполнения корпуса, FB 3000 - методом наклейки.
Места пломбирование контроллеров FB1100, FB1200, FB2100, FB2200 указаны на рисунке 2. Пломбирование контроллеров FB3000 не предусмотрены.
Знак поверки наносится на свидетельство о поверке или паспорт.
Программное обеспечение (далее - ПО) контроллеров измерительных FB состоит из встроенного ПО и внешнего ПО.
Встроенное ПО устанавливается в энергонезависимую память измерительных модулей контроллеров измерительных FB.
Уровень защиты ПО контроллеров измерительных FB от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Внешнее ПО Field Tools | Встроенное ПО | ||
| FB1100, FB1200, FB2100, FB2200 | FB3000 | ||
| Идентификационное наименование ПО | Field Tools.firmware | FBxx00.firmware | FB3000.firmware |
| Номер версии (идентификационный номер) ПО | Не ниже З.х.х.ххх | Не ниже 02.хх.хх.ххх | Не ниже 02.хх.хх.ххх |
| Цифровой идентификатор ПО | - | - | - |
| Примечание: «х» - переменная величина, которая может быть выражена числовым и/или буквенным значением, а_также может отсутствовать, меняя тем самым количество символов. | |||
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики контроллеров.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений и преобразований: - напряжения (для FB1200, FB2100, FB2200, FB3000), В - силы тока (для FB1200, FB2100, FB2200, FB3000), мА - температуры при измерении сопротивления от ТС (для FB1100, FB1200, FB2100, FB2200), °С | от 1 до 5 от 4 до 20 от -200 до +850 |
| Диапазон воспроизведения: - напряжения, В - силы тока, мА | от 1 до 5 от 4 до 20 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении и воспроизведении напряжения и силы тока, %: - воспроизведение аналоговых сигналов - измерение аналоговых сигналов (для FB1200, FB2100, FB2200) - измерение аналоговых сигналов (для FB3000) | ±0,1 ±0,05 ±0,1 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении напряжения и силы тока, вызванной изменением температуры окружающего воздуха, на каждые 10 °С от нормальных условий, % - для FB1200, FB2100, FB2200, - для FB3000 | ±0,05 ±0,15 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при воспроизведении напряжения и силы тока, вызванной изменением температуры окружающего воздуха, на каждые 10 °С от нормальных условий, % - для FB1200, FB2100, FB2200, - для FB3000 | ±0,05 ±0,3 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой основной абсолютной погрешности при измерении сопротивления и преобразовании измеренного значения в температуру (для FB1100, FB1200, FB2100, FB2200), °С: - при температуре от -60 до 200 °C - при температуре от -30 до 60 °C | ±0,1 ±0,07 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении сопротивления и преобразовании измеренного значения в температуру, вызванной изменением температуры окружающего воздуха, на каждые 10 °С от нормальных условий (для FB1100, FB1200, FB2100, FB2200), °С: - при температуре от - 60 до 200 °C - при температуре от -30 до 60 °C | ± 0,034 ±0,07 |
| Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов (частота импульсов входа от 0 до 10500 Гц), имп. | ± 1 |
| Пределы допускаемой относительной погрешности вычисления при реализации алгоритмов вычислений расхода, объема и массы; свойств жидкостей и газов; свойств влажного нефтяного газа; количества теплоты (тепловой энергии), % | ±0,001 |
Таблица 3 - Метрологические и технические характеристики контроллеров измерительных FBI 100, FB1200, FB2100, FB2200 совместно с многопараметрическими первичными преобразователями разности давлений и статического давления (FB 1100, FBI200, FB2100, FB2200).
| Разность давлений: | ||||||||
| Диапазон | Диапазон измерений ^ | Основная приведенная погрешность измерения разности давлений, % от Дн | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 28 °С от нормальных условий | |||||
| Стандартное исполнение | Исполнение повышенной точности | |||||||
| Стандартное исполнение | Исполнение повышенной точности | |||||||
| 1 | от -6,216 до 6,216 кПа | ±0,1; ±(0,025+0,015-Щи/Дн]) для Ди/Дн>5 | - | ± (0,2% от Ди + 0,25% от Дн) для 30>Ди/Дн>1 ± (0,24 % от Ди + 0,15% от Дн) для 50>Ди/Дн>30 | - | |||
| 2 | от 0 до 62,3 кПа | ±0,12); ± (0,01-Щи/Дн]) для Ди/Дн>10 | ± 0,075; ± (0,025 +0,005-[Ди/Дн]) для Ди/Дн>10 | ±(0,15% от Ди) для 30>Ди/Дн>1 ± (0,20% от Ди) для 50>ДИ/Дн>30 | ± (0,0175% от Ди + 0,1% от Дн) для 5>ДИ/Дн>1 ± (0,035% от Ди + 0,125% от Дн) для 100>ДИ/Дн>5 | |||
| 3 | от 0 до 250 кПа | ±0,12); ± (0,01-Щи/Дн]) для Ди/Дн>10 | ± 0,075; ± (0,025 +0,005-[Ди/Дн]) для Ди/Дн>10 | ±(0,15% от Ди) для 30>Ди/Дн>1 ± (0,20% от Ди) для 50>ДИ/Дн>30 | ± (0,0175% от Ди + 0,1% от Дн) для 5>ДИ/Дн>1, ± (0,035% от Ди + 0,125% от Дн) для 100>ДИ/Дн>5 | |||
| Статическое давление: | ||||||||
| Диапазон | Диапазон измерений ^ | Основная приведенная погрешность измерения статического давления, % от Дн | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 28 °С от нормальных условий | |||||
| Избыточное давление | Абсолютное давление | Стандартное исполнение | Исполнение повышенной точности | Стандартное исполнение | Исполнение повышенной точности | |||
| 1 | от -98 кПа до 2,068 МПа | от 3 кПа до 2,068 МПа | ±0,1; ± (0,017-Щи/Дн]) для Ди/Дн>5 | ± 0,075; ± (0,013-Щи/Дн]) для Ди/Дн>5 | ± (0,175% от Ди) для 10>ДИ/Дн>1; ± (0,225% от Ди) для 25>ДИ/Дн>10 | ± (0,050% от Ди + 0,125% от Дн) для 10>ДИ/Дн>1; ± (0,060% от Ди + 0,175% от Дн) для 25>ДИ/Дн>10 | ||
| 2 | от -98 кПа до 10,342 МПа | от 3 кПа до 10,342 МПа | ±0,1; ±(0,017-[Ди/Дн]) для Ди/Дн>5 | ± 0,075; ±(0,013-[Ди/Дн]) для Ди/Дн>5 | ||||
Продолжение таблицы 3
| 3 | от -98 кПа до 25 МПа | от 3 кПа до 25 МПа | ±0,1; ± (0,017-Щи/Дн]) для Ди/Дн>5 | ± 0,075; ± (0,013-Щи/Дн]) для Ди/Дн>5 | ||
| Примечание: ^ Указано максимальное значение. Конкретное значение настраивается на заводе-изготовителе в соответствии с заказом и указывается на технической табличке, прикрепленной к контроллеру, и в паспорте на каждый контроллер. 2) не применимо для стандартного фланца. Дн- диапазон измерений, на который настроен преобразователь; Ди - максимальный диапазон измерений преобразователя | ||||||
Таблица 4 - Метрологические и технические характеристики встроенного первичного преобразователя статического давления (FBI 100, FBI200, FB 2100, FB2200)
| Диапазон | Диапазон измерений ^ | Основная приведенная погрешность измерения статического давления, % от Дн | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 28 °С от нормальных условий | |||
| Избыточное давление | Абсолютное давление | Стандартное исполнение | Исполнение повышенной точности | |||
| Стандартное исполнение | Исполнение повышенной точности | |||||
| 1 | от -100 кПа до 1,034 МПа | от 0 до 1,034 МПа | ±0,1; ± (0,01-Щи/Дн]) для Ди/Дн>10 | ± 0,075; ± (0,025 +0,005-[Ди/Дн]) для Ди/Дн>10 | ±(0,175 Ди) для 30>Ди/Дн>1 ; ± (0,225 Ди) для 50>Ди/Дн>30 | ± (0,050% от Ди + ОД 25% от Дн) для 30>Ди/Дн>1; ± (0,060% от Ди + ОД 75% от Дн) для 100>Ди/Дн>30 |
| 2 | от -100 кПа до 5,515 МПа | от 0 до 5,515 МПа | ||||
| 3 | от -100 кПа до 27,58 МПа | от 0 до 27,58 МПа | ||||
| Примечание: Указано максимальное значение. Конкретное значение настраивается на заводе-изготовителе в соответствии с заказом и указывается на технической табличке, прикрепленной к контроллеру, и в паспорте на каждый контроллер. Дн- диапазон измерений, на который настроен преобразователь; Ди - максимальный диапазон измерений преобразователя | ||||||
Таблица 5 - Технические характеристики контроллеров
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| - для FB1100 | 239,4х152,4х297,7 |
| - для FB1200: | |
| - с сенсором | 239,4х152,4х297,7 |
| - без сенсора | 239,4х152,4х152,4 |
| - для FB2100, FB2200: | |
| - алюминиевый корпус | 152х305х356 |
| - корпус из стекловолокна | 152х305х356 |
| - для FB3000 | 174x244x241 |
| Масса, кг, не более | 10,75 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С: | |
| - для FB1100, FB1200: | от -40 до +80 |
| - с литиевой батареей или свинцово-кислотным | |
| аккумулятором | от -25 до +60 |
| - для FB2100, FB2200: | от -40 до +80 |
| - с свинцово-кислотным аккумулятором | от -25 до +45 |
| - для FB3000 | от -40 до +75 |
| - относительная влажность, %, не более | |
| - для FB1100, FB1200, FB2100, FB2200 | от 5 до 95, без конденсации |
| - для FB3000 | от 15 до 95, без конденсации |
| Напряжение питания постоянным током, В | |
| - для FB1100, FB1200: | от 5,7 до 30 |
| - с литиевой батареей: | 10 |
| - с свинцово-кислотным аккумулятором | 6 |
| - с солнечной панелью | 6 |
| - для FB2100, FB2200: | от 10,5 до 30 |
| - с свинцово-кислотным аккумулятором | 12 |
| - с солнечной панелью | 17,9 |
| - для FB 3000 | от 10,5 до 30 |
| Потребляемая мощность, Вт, не более: | |
| - для FB1100, FB1200, FB2100, FB2200 | 5 |
| - для FB3000 | 30 |
| Код защитной оболочки (IP): | |
| - для FB1100, FB 1200, FB2100, FB2200 | IP54, IP66 |
| - для FB3000 | IP20 |
| Средняя наработка на отказ, ч, не менее | 175 000 |
| Нормальные условия: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | не более 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность поставки средства измерений
| Наименование | Кол-во | Примечание |
| Контроллеры измерительные FB | 1 шт. | В зависимости от заказа |
| Руководство по эксплуатации | 1 экз.* | |
| Паспорт | 1 экз. | |
| * Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 контроллеров, поставляемых в один адрес. Допускается поставка на электронном носителе. | ||
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационной документации.
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от
06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па».
ГОСТ 8.187-76 «Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па»
ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
Техническая документация изготовителя.
ТУ4213-095-51453097-2021
