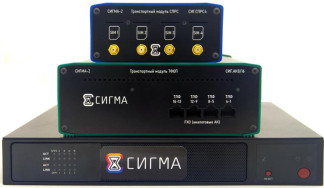

Формирователи - измерители соединений СИГМА-2, 84943-22

Идентиф икационные данные (признаки)

Значение

Идентиф икационное

СИГМА-

СИГМА-

СИГМА-

СИГМА-

Таксофон-

наименование ПО

СИДС

СИПД

спд

РТТТВ

сервис

Номер версии (идентифика

2.0 и

2.0 и

1.0 и выше

1.0 и

2.0 и

ционный номер) ПО

выше

выше

выше

выше

Цифровой идентификатор ПО

-

-

-

-

-

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений разности (расхождения) шкал времени относительно национальной шкалы времени Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мс

±0,5

Пределы допускаемой абсолютной погрешности расхождения шкалы времени Прибора со шкалой времени Российской Федерации UTC (SU) при отсутствии синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мс/сутки, не более

±150

Пределы допускаемой абсолютной погрешности формирования длительности сеанса передачи данных и телефонного соединения в диапазоне от 1 до 3600 с, с

±0,05

Пределы допускаемой абсолютной погрешности измерений длительности сеанса передачи данных и телефонного соединения в диапазоне от 1 до 3600 с, с

±0,05

Пределы допускаемой абсолютной погрешности измерений длительности телефонного соединения с использованием таксофона в диапазоне от 1 до 600 с, с

±0,05

Пределы допускаемой абсолютной погрешности измерений переноса единиц объемов (количества) информации в диапазоне от 1 байта до 1 Тбайт, байт

±0

Погрешность измерений единиц объемов (количества) информации, принимаемой в сеансе передачи данных в диапазоне от 1 байта до 1 Тбайт, байт

±1

Пределы допускаемой абсолютной погрешности измерений средней задержки передачи пакетов данных в диапазоне от 0 до 2 103 включ. мкс, мкс

±0,05

Пределы допускаемой абсолютной погрешности измерений средней задержки передачи пакетов данных в диапазоне св. 2 103 до 1,5 • 106 мкс, мкс

±10

Пределы допускаемой абсолютной погрешности измерений вариации задержки передачи пакетов данных в диапазоне от 0 до 2 103 включ. мкс, мкс

±0,05

Пределы допускаемой абсолютной погрешности измерений вариации задержки передачи пакетов данных в диапазоне св. 2 103 до 1 • 105 мкс, мкс

±10

Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных в диапазоне от 0 до 1

±1,5^10-5

Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных в диапазоне от 10103 до 4109 бит/с, %

±0,5

Наименование характеристики

Значение для исполнения Прибора

СИГМА-

2.МС

СИГМА-

2.МПК1

СИГМА-2.МПК2 ПИ4)

СИГМА-

2.РС1

СИГМА-

2.РС2

Центральный процессор

4-х ядерный частотой 1,9 ГГц*)

-

-о )

ес ц

«рои

* « о,

н

6-ти ядерный частотой 3,0 ГГц*)

6-ти ядерный частотой 1,9 ГГц*)

6-ти ядерный частотой 1,9 ГГц*)

Оперативное запоминающее устройство, ГБ

от 8 *)

от 4*)

16 **)

от 8 *)

от 8 *)

Твёрдотельный накопитель, ГБ

от 240 *)

от 240 *)

240 **)

от 240 *)

от 240 *)

Постоянное запоминающее устройство для хранения эталонных файлов, ТБ

4

4

4

4

4

Количество Ethernet-комплектов, комплектов

от 4 до 10

до 4

до 6;

1 п ***) до 10 ***)

до 9

до 9

Количество информа-ционно-измеритель-ных каналов с использованием Ethernet-комплектов, каналов

до 4

до 2

до 3

до 4.***)

до 4

до 4

Пропускная способность Ethernet комплектов, Мбит/с

до 10000 включ.

до 1000 включ.

до 1000 включ.

до 10000 включ.

до 10000 включ.

Количество АК двухпроводного аналогового абонентского стыка, комплектов

от 8 до 16 (с вынесенным модулем)

нет

от 8 до 16 (встроенные)

от 8 до 16 (встроенные)

от 8 до 16 (встроенные)

Количество информа-ционно-измеритель-ных каналов с использованием АК двухпроводного аналогового абонентского стыка, каналов

от 4 до 8 (с вынесенным модулем)

от 4 до 8 (с вынесенным модулем)

от 4 до 8

от 4 до 8

от 4 до 8

Подключение вынесенных транспортных модулей

USB 3.0, PCI-E 4х

USB 3.0

USB 3.0

USB 3.0

USB 3.0

Время автономной работы, часов

нет

от 2

от 4 )

нет

нет

Наименование

характеристики

Значение для исполнения Прибора

СИГМА-

2.МС

СИГМА-

2.МПК1

СИГМА-2.МПК2 ПИ

СИГМА-

2.РС1

СИГМА-

2.РС2

Экран

по заказу

не менее 13,3 дюймов, 1920x1080 точек

17,3 дюймов, 1920x1080 точек

17; 17,3 или 21,5 дюймов; 1280x1024 или 1920x1080 точек

10,1 дюймов, 1280x800 точек

Адаптер беспроводной передачи данных (Wi-Fi)

по заказу

да

по заказу

по заказу

по заказу

Условия эксплуатации

По группе 2 ГОСТ 22261-94

*) Приведено минимальное возможное значение характеристики. По усмотрению производителя или согласованию с Заказчиком возможна поставка Прибора с технической характеристикой, не хуже указанной.

) Возможно улучшение характеристики по отдельной заявке.

) В случае отсутствия транспортного модуля СИГ.АК8/16.

) По отдельной заявке может быть укомплектован двумя Li-ION батареями.

Исполнение

Назначение

Характеристики

СИГ.СПРС1

Одноканальный транспортный модуль для доступа к поверяемому/испытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE, 5G

Интерфейс подключения USB 2.0 или выше.

Интерфейс подключения модема miniPCI-E или M2.

Количество модемов, шт. - 1

СИГ.СПРС4

Четырехканальный транспортный модуль для доступа к поверяемому/испытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE, 5G

Интерфейс подключения USB 2.0 или выше.

Интерфейс подключения модема miniPCI-E или M2.

Количество модемов, шт. - 4

СИГ.СПРС8

Восьмиканальный транспортный модуль СПРС СИГ.СПРС8 для доступа к поверяемому/испытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE

Интерфейс подключения USB 2.0 или выше.

Количество модемов, шт. - 8.

ГКЧ

Генератор контрольной частоты для формирования акустического сигнала частотой. Применяется при поверке таксофонов

Питание от встроенного аккумулятора.

Частота акустического сигнала -1000 ± 50 Гц

Модификация

Назначение

Характеристики

СИГ.АК8

Транспортный модуль двухпроводного аналогового абонентского стыка для подключения к оборудованию телефонной связи, реализующему двухпроводный аналоговый абонентский

Интерфейс подключения - PCI-E.

Количество абонентских комплектов, шт. - 8

СИГ.АК16

Транспортный модуль двухпроводного аналогового абонентского стыка для подключения к оборудованию телефонной связи, реализующему двухпроводный аналоговый абонентский

Интерфейс подключения - PCI-E.

Количество абонентских комплектов, шт. - 16

СИГМА-

2.УБИ1/2/4

Удаленный блок измерений применяется при измерениях, выполняемых при обеспечении целостности и устойчивости функционирования сети связи общего пользования. Обеспечивает прием пакетов тестовой последовательности и считывания временных меток.

Используется как устройство заворота голосовых сеансов связи при испытаниях/поверке СИДС

Возможно исполнение с экраном.

ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. Подключение к сети связи с использованием технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G.

Встроенный или внешний приемник временной синхронизации.

СИГМА-

2.СЭФ

Сервер хранения эталонных файлов применяется для хранения, выдачи и приема эталонных файлов в качестве ответной стороны при формировании сеанса передачи данных в серверном режиме работы ПО

ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. ПЗУ для хранения/приема эталонных файлов - 4 ТБ. Подключение к сети связи с использованием технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G

СИГМА-

2.УБИ1/2/4-

СЭФ

Удаленный блок измерений, совмещенный с сервером хранения эталонных файлов

Возможно исполнение с экраном.

ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. ПЗУ для хранения/приема эталонных файлов - 4 ТБ. Подключение к сети связи с использованием технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G.

Встроенный или внешний приемник временной синхронизации

Модификация

Назначение

Характеристики

СИГМА-2.ИС

Имитатор параметров сети передачи данных предназначен для гибкой конфигурации параметров СПД с использованием технологии Ethernet.

Позволяет создавать различные топологии СПД, состоящей из коммутаторов и маршрутизаторов.

Программное обеспечение позволяет устанавливать следующие параметры для каждого из интерфейсов Имитатора: значение задержки пакетов; значение вариации задержки пакетов; значение коэффициента потерь пакетов; значение пропускной способности канала связи.

Имитатор оборудован интерфейсами Gigabit Ethernet (до 10). ОЗУ - 8 ГБ.

ПЗУ - 240 ГБ.

режим работы сетевых

интерфейсов (10 Мбит/с,

100 Мбит/с, 1000 Мбит/с, полудуплекс, дуплекс)

Тип исполнения формирователя-измерителя

Тип т]

ранспортного модуля

СИГ.СПРС1

СИГ.СПРС4

СИГ.СПРС8

СИГ.АК8

СИГ.АК16

СИГМА-2.МС

да

да

да

да

да

СИГМА-2.МПК1

да

да

да

нет

нет

СИГМА-2.МПК2

ПИ

да

да

да

встроенный

встроенный

СИГМА-2.РС1

да

да

да

встроенный

встроенный

СИГМА-2.РС2

да

да

да

встроенный

встроенный

Наименование

Обозначение

Потребляемая мощность, В-А, не более

Масса, кг, не более

Габаритные размеры, мм (длина- ширина-высота), не более

Формирователь—измеритель СИГМА-2.МС

СВТН.466961. 004-01

65

2

254x43x226

Формирователь—измеритель СИГМА-2.МПК1

СВТН.466961.004-02.01

45

2

не нормируется

Наименование

Обозначение

Потребляемая мощность, ВА, не более

Масса, кг, не более

Габаритные размеры, мм (длина- ширина-высота), не более

Формирователь—измеритель СИГМА-2.МПК2 ПИ

СВТН.466961.004-02.02

45

7

430x111x368

Формирователь—измеритель СИГМА-2.РС1

СВТН.466961.004-03.01

450

11

434x372x230

Формирователь—измеритель СИГМА-2.РС2

СВТН.466961.004-03.02

450

5

323x177x337

Транспортный модуль СПРС СИГ. СПРС1

СВТН.466961.004-04.01

питание от форми-рователя-измери-теля

0,15

100x50x20

Транспортный модуль СПРС СИГ.СПРС4

СВТН.466961.004-04.02

10

(допускается питание от формирователя-измерителя) при использовании USB 3.0 и выше

0,5

170x150x110

Транспортный модуль СПРС СИГ.СПРС8

СВТН.466961.004-04.03

45

0,8

200x140x100

Транспортный модуль ТФОП СИГ.АК8

СВТН.466961.004-05.01

60

0,8

230x160x60

Транспортный модуль ТФОП СИГ.АК16

СВТН.466961.004-05.02

60

0,8

230x160x60

Генератор контрольной частоты ГКЧ

СВТН.466961.004-06

10

0,2

80x40x50

Наименование

Обозначение

Потребляемая мощность, В-А, не более

Масса,

кг,

не

более

Габаритные размеры, мм (длина- ширина-высота), не более

Удаленный блок измерений СИГМА-2.УБИ1

СВТН.466961.004-07.01

15

0,5

не

нормируется

Удаленный блок измерений СИГМА-2.УБИ2

СВТН.466961.004-07.02

15

0,5

не

нормируется

Удаленный блок измерений СИГМА-2.УБИ4

СВТН.466961.004-07.03

15

0,5

не

нормируется

Сервер хранения эталонных файлов СИГМА-2.СЭФ

СВТН.466961.004-08.01

15

0,7

не

нормируется

Удаленный блок измерений СИГМА-2.УБИ4-СЭФ

СВТН.466961.004-08.02

15

0,7

не

нормируется

Удаленный блок измерений СИГМА-2.УБИ4-СЭФ

СВТН.466961.004-08.03

15

0,7

не

нормируется

Удаленный блок измерений СИГМА-2.УБИ4-СЭФ

СВТН.466961.004-08.04

15

0,7

не

нормируется

Имитатор параметров сети передачи данных СИГМА-2.ИС

СВТН.466961.004-09

65

1,8

254x43x226

Наименование

Обозначение

Количество

Формирователь-измеритель СИГМА-2.МС

СВТН.466961. 004-01

1 *)

1 ’ шт.

Формирователь-измеритель СИГМА-2.МПК 1

СВТН.466961.004-02.01

1 *)

1 ’ шт.

Формирователь-измеритель СИГМА-2.МПК2 ПИ

СВТН.466961.004-02.02

1 *)

1 ’ шт.

Формирователь-измеритель СИГМА-2.РС 1

СВТН.466961.004-03.01

1 *)

1 ’ шт.

Формирователь-измеритель СИГМА-2.РС2

СВТН.466961. 004-03.02

1 *)

1 ’ шт.

Транспортный модуль СПРС СИГ.СПРС1

СВТН.466961.004-04.01

1 **)

1 ’ шт.

Транспортный модуль СПРС СИГ.СПРС4

СВТН.466961.004-04.02

1 **)

1 ’ шт.

Транспортный модуль СПРС СИГ.СПРС8

СВТН.466961.004-04.03

1 **)

1 ’ шт.

Транспортный модуль ТФОП СИГ.АК8

СВТН.466961. 004-05.01

1 **)

1 ’ шт.

Транспортный модуль ТФОП СИГ.АК16

СВТН.466961.004-05.02

1 **)

1 ’ шт.

Г енератор контрольной частоты ГКЧ

СВТН.466961.004-06

1 **)

1 ’ шт.

Удаленный блок измерений СИГМА-2.УБИ1

СВТН.466961.004-07.01

1 **)

1 ’ шт.

Удаленный блок измерений СИГМА-2.УБИ2

СВТН.466961.004-07.02

1 **)

1 ’ шт.

Удаленный блок измерений СИГМА-2.УБИ4

СВТН.466961.004-07.03

1 **)

1 ’ шт.

Сервер хранения эталонных файлов СИГМА-2.СЭФ

СВТН.466961.004-08.01

1 **)

1 ’ шт.

Удаленный блок измерений СИГМА-2.УБИ1-СЭФ

СВТН.466961.004-08.02

1 **)

1 ’ шт.

Удаленный блок измерений СИГМА-2.УБИ2-СЭФ

СВТН.466961.004-08.03

1 **)

1 ’ шт.

Удаленный блок измерений СИГМА-2.УБИ4-СЭФ

СВТН.466961.004-08.04

1 **)

1 ’ шт.

Имитатор параметров сети передачи данных СИГМА-2.ИС

СВТН.466961.004-09

1 **)

1 шт.

Приемник временной синхронизации радиосигналов ГНСС ГЛОНАСС/GPS

Покупное изделие

***)

1 ***) шт.

Адаптер беспроводной передачи данных (UMTS/LTE)

Покупное изделие

1 **)

1 шт.

Мобильный ПЭВМ удаленного управления по каналам связи (ноутбук)

Покупное изделие

1 **)

1 **) шт.

Портативный монитор

Покупное изделие

1 **)

1 ’ шт.

Комплект беспроводных устройств ввода/вывода (клавиатура, мышь)

Покупное изделие

1 **)

1 шт.

Кабель телефонный

Покупное изделие

1 £. **)

16 ’ шт.

Кабель Ethernet

Покупное изделие

**)

9 ’ шт.

Руководство по эксплуатации

СВТН.466961.004РЭ

1 экз.

Наименование

Обозначение

Количество

Методика поверки

СВТН.466961.004МП

1 экз.

Паспорт

СВТН.466961.004ПС

1 экз.

Сумка-переноска

Покупное изделие

1 экз.

*) Выбирается при заказе.

**) Поставляется по отдельной заявке.

***) Поставляется по отдельной заявке, тип приемника утвержден в Федеральном онном фонде по обеспечению единства измерений (рег. № 63278-16 или аналог).
