Установка поверочная передвижная УППР-5000, 84945-22

Установка поверочная передвижная УППР-5000 (далее - установка) предназначена для поверки объемным методом стальных траншейных резервуаров, в том числе, стальных горизонтальных резервуаров вместимостью до 5000 м3.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84945-22
Наименование СИ	Установка поверочная передвижная
Обозначение типа СИ	УППР-5000
Изготовитель	Общество с ограниченной ответственностью "ПромТех" (ООО "ПромТех"), г. Москва
Год регистрации	2022
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Объемный метод поверки резервуаров основан на определении вместимости резервуара путем измерения объема жидкости в потоке непрерывно поступающей в резервуар.

Измерения объема жидкости в потоке производиться в фиксированных дискретных рабочих точках объемного расхода жидкости, указанных в таблице 1.

Установка состоит из трубной обвязки, средств измерений расхода, температуры, давления жидкости, теплоэнергоконтроллера, персонального компьютера.

Трубная обвязка включает в себя трубопровод, прямые участки, регулятор расхода.

В качестве средств измерений в составе установки применяются следующие средства измерений: счетчик жидкости турбинный модели PNF-100 (Регистрационный № 73899-19); теплоэнергоконтроллер ИМ2300 (Регистрационный №14527-95); термопреобразователь сопротивления платиновый модели ТСП 002 (Регистрационный №41891-09); датчик давления 415М (Регистрационный №59550-14).

Допускается применение средств измерений давления и температуры аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными или лучшими метрологическими и техническими характеристиками.

Принцип действия счетчика жидкости основан на бесконтактном преобразовании скорости вращения ротора, пропорциональной объемному расходу жидкости, в электрически сигнал, с частотой пропорциональной скорости вращения ротора. Электрический сигнал подается на вход вторичного преобразователя, осуществляющего преобразование сигнала к виду, пригодному для последующей обработки, вычисления значений, измеренных расхода и объема, индикацию измеряемых величин на цифровом индикаторе или экране компьютера.

Теплоэнергонтроллер ИМ2300 предназначен для сбора первичной информации, поступающей со средств измерений и последующей ее передачи по цифровому интерфейсу RS485 на персональном компьютере для дальнейшей обработки.

В Установке предусмотрена возможность подключения к внешнему датчику измерения уровня.

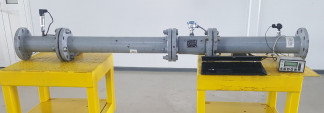

Рисунок 1 -Общий вид установки поверочной передвижной УППР-5000

Персональный компьютер с помощью программного обеспечения позволяет осуществлять управление измерениями, контроль параметров установки на всех режимах работы, выполнять расчеты и долговременное хранение результатов, автоматическое формирование протоколов поверки, защищенных от возможности их корректировки.

Пломбирование установки не предусмотрено. СИ, входящие в состав установки, пломбируются в соответствие с их описанием типа СИ.

Заводской номер указывается на шильде установки.

Программное обеспечение

Программное обеспечение имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов поверки, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым средствам измерений.

Идентификационные данные программного обеспечения установки приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ПО ИМ2300	ПО «ПРОГРАММА РАСЧЕТА ГРАДУИРОВОЧНЫХ ТАБЛИЦ СТАЛЬНЫХ ТРАНТТТЕЙНЫХ РЕЗЕРВУАРОВ вместимостью от 2000 до 5000 куб.м (ОБЪЕМНЫЙ МЕТОД). Рекомендация ФГУП ВНИИР. С применением счетчика жидкости»
Идентификационное наименование ПО	MH118	gob4st trans.exe
Номер версии (идентификационный номер) ПО	ver. 4.13	Версия 09.04.2009 г. (к+н)
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-	-
Алгоритм вычисления цифрового идентификатора	CRC32

Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой кода доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Метрологические и технические характеристики установки приведены в таблицах

2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Дискретные рабочие точки объемного расхода, в которых обеспечивается нормированное значение относительной погрешности установки, м3/ч	28±2,5 %; 102±2,5 %; 176±2,5 %; 250±2,5 %
Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке в дискретных рабочих точках объемного расхода, %	±0,15

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефтепродукты, вода
Диапазон температуры измеряемой среды, °С	от - 10 до + 35
Диапазон плотности измеряемой среды в рабочем диапазоне температуры и давления, кг/м3	от 700 до 1000
Диапазон кинематической вязкости в рабочем диапазоне температуры и давления, сСт	от 0,7 до 8,0
Диапазон избыточного давления измеряемой среды, МПа	от 0 до 1
Содержание свободного газа	не допускается
Параметры электрического питания: - напряжение переменного тока однофазное, В - частота переменного тока, Г ц	220±22 50±1
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от - 10 до + 35 от 30 до 80 от 84 до 106
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится по центру в нижней части титульного листа руководства по эксплуатации установки типографским способом.

Комплектность

Таблица 4 - Комплектность установки

Наименование	Обозначение	Количество
Установка поверочная передвижная УППР-5000, заводской № 01	-	1 шт.
Руководство по эксплуатации	-	1 экз.
ГСИ. Установка поверочная передвижная УППР-5000. Методика поверки	МП-002-2021	1 экз.
Паспорт	-	1 экз.

Сведения о методах измерений

приведены п. 2 «Использование по назаначению» руководства по эксплуатации установки поверочной передвижной УППР-5000.

Нормативные документы, устанавливающие требования к установке:

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
