| Номер в госреестре | 84960-22 |
| Наименование СИ | Трансформатор напряжения |
| Обозначение типа СИ | ОМОН-330-500 |
| Изготовитель | Акционерное общество "Раменский электротехнический завод Энергия" (АО "РЭТЗ Энергия"), Московская область, г. Раменское |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения ОМОН-330-500 (далее - трансформатор) предназначен для использования при электрических измерениях и поверке средств измерений в цепях переменного тока частотой 50 Гц с номинальными напряжениями 330/V3 и 500/V3 кВ.
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформатор представляет собой трехступенчатую конструкцию. На верхней ступени трансформатора расположено экранное кольцо. Каждая ступень герметична и состоит из двух активных частей, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом и формирующую внешнюю изоляцию трансформатора.
Нижняя и верхняя активные части закреплены на соответствующих фланцах ступени. Магнитопровода изготовлены из пластин холоднокатаной электротехнической стали. Конструкция обмоток трансформатора цилиндрическая, многослойная.
По назначению обмотки подразделяются на первичную, выравнивающую, связующую, вторичную основную №1 и вторичную дополнительную №2.
Высоковольтный вывод «А» первичной обмотки расположен на крышке верхней ступени трансформатора. Заземляемый вывод «Х» (а также отпайки «Х1», «Х2») первичной обмотки и выводы вторичной обмотки №2 расположены в коробке выводов на основании нижней ступени. Выводы вторичной обмотки №1 расположены в отдельной коробке выводов. Выводы связующих обмоток расположены на основании верхней ступени, крышке защитного кожуха, основании средней ступени и крышке защитного кожуха нижней ступени, и соединяются перемычками из медного провода.
Каждая ступень трансформатора снабжена компенсатором сильфонного типа, который обеспечивает компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с прорезью для визуального контроля уровня масла.
Рабочее положение трансформатора в пространстве - вертикальное.
В нижней части трансформатор имеет табличку с напечатанными на ней техническими данными и заводским номером в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр трансформатора.
К трансформатору данного типа относится трансформатор напряжения ОМОН-330-500 с заводским № 01.
Нанесение знака поверки на трансформатор не предусмотрено.

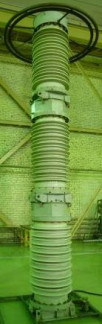

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения, кВ | 330/V3 и 500/V3 |
| Номинальные значения вторичного напряжения, В - основной | 100/V3 |
| - дополнительной | 100 |
| Класс точности основной вторичной обмотки по ГОСТ 23625-2001 | 0,05/0,1 |
| Класс точности дополнительной вторичной обмотки по ГОСТ 19832015 | 0,5 |
| Номинальные мощности вторичных обмоток, В • А - основной | 5/10 |
| - дополнительной | 5 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм - Высота - максимальный диаметр | 6300 1710 |
| Масса трансформатора, кг | 2700 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при t = +25 оС, % - атмосферное давление, кПа | от +1 до +35 до 80 от 84 до 106 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
Знак утверждения типа нанесен на информационную табличку трансформатора и на титульный лист документа «Трансформатор напряжения ОМОН-330-500. Руководство по эксплуатации и паспорт» типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ОМОН-330-500 | 1 шт. |
| Руководство по эксплуатации и паспорт | - | 1 экз. |
приведены в разделе 3 документа «Трансформатор напряжения ОМОН-330-500. Руководство по эксплуатации и паспорт».
Нормативные документы, устанавливающие требования к трансформатору напряжения ОМОН-330-500
ГОСТ 23625-2001 Трансформаторы напряжения измерительные лабораторные. Общие технические условия
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 г. № 3453. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в
диапазоне от 0,1/Vs до 750^л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
