| Номер в госреестре | 84961-22 |
| Наименование СИ | Профилометры портативные |
| Обозначение типа СИ | MarSurf М 310 |
| Изготовитель | Mahr GmbH, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 25.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилометры портативные MarSurf M 310 (далее по тексту - приборы) предназначены для измерений параметров шероховатости поверхностей изделий.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости), или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. С целью отслеживания допусков предусмотрена возможность настройки пределов для всех выбранных параметров. Любой выход за пределы поля допуска отображается на дисплее и в протоколе измерения.
Прибор состоит из базового блока с большим сенсорным дисплеем с диагональю 4,3" (Рис. 1а), механизм подачи имеет цилиндрическую форму и интегрирован в призматическую опору, но может быть использован и без неё (Рис. 1б), что позволяет выполнять измерения в любом измерительном положении. Прибор снабжен съемной встроенной калибровочной мерой. Исполнение прибора MarSurf M 310 С2 позволяет измерять детали типа коленчатых и распределительные валов в поперечном направлении (рис. 1с). Исполнение прибора MarSurf M 310 PC позволяет работать через комьютер, соединенный с прибором через кабель или Bluetooth
- адаптер (рис. 1 d). Питание прибора осуществляется от сети переменного тока через адаптер или от батареи. Приборы могут снабжаться BluetoothVUSB-принтером с зарядной станцией, а также сканером штрих-кодов.

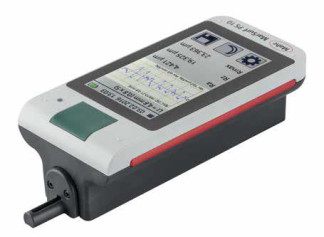

Внешний вид прибора представлен на рисунке 1.
Пломбировка приборов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера в виде цифрового обозначения нанесены методом гравировки на металлизированную наклейку, которая крепится снизу бокового выступающего крыла экрана.
d)
Профилометы портативные MarSurf M 310 имеют в своем составе программное обеспечение (ПО), осуществляющее измерительные функции, функции расчета параметров и функции управления.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MarWin |
| Номер версии (идентификационный номер) ПО | ver. 1,.ХХ-ХХ и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение является неизменны, средства для программирования или изменения метрологически значимых функций отсутствуют.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти профилометра. При работе с профилометром пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защитой ПО является пароль и функция блокировки настройки устройства. Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение характеристики |
| Диапазон измерений параметра шероховатости Ra, мкм | От 0,02 до 12,5 |
| Предел допускаемой основной относительной погрешности измерений параметра шероховатости Ra, % | 3 |
| Диапазон измерений параметров шероховатости Rz, Rmax, мкм | От 0,1 до 50 |
| Предел допускаемой основной относительной погрешности измерений параметров шероховатости Rz, Rmax, % | 5 |
Таблица 3 Технические характеристики приборов
| Диапазон перемещения наконечника щупа, мкм | От -200 до +150 |
| Длина трассы ощупывания, мм | 0,56; 1,5; 4,8; 16 (автоматический выбор), свободный выбор |
| Измерительное усилие, мН | От 0,6 до 0,8 |
| Радиус щупа, мкм | 2 (5)* |
| Фильтры | Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р 8.562-2009) |
| Отсечка шага, Хс, мм | 0,08; 0,25; 0,8; 2,5 (автоматический выбор), свободный выбор |
| Интерфейсы | USB-Device, MarConnect (RS232, USB), micro SD Slot for SD TM/SDHC-Cards up to 32 GB |
| Аккумулятор | Li-ion battery |
| -напряжение, В | 3,7 |
| -мощность, ВА | 11,6 |
| Напряжение переменного тока, В | От 100 до 264 |
| Частота питающей сети, Гц | 50/60 |
| Габаритные размеры, не более, мм | |
| -длина; | 160 |
| -ширина; | 77 |
| -высота | 50 |
| Масса не более, кг | 0,5 |
| Условия эксплуатации: Диапазон рабочих температур, °С Относительная влажность воздуха , не более, % | От +15 до +25 80 без конденсата |
* - по заказу
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Базовый блок MarSurf M 310 | 1 шт. |
| Одноопорный щуп PHT 6-350 | 1 шт. |
| Удлинительный кабель для съемного устройства подачи длиной 1,2 м | 1 шт. |
| Ручная призма | 1 шт. |
| Встроенная мера с регулярным профилем | 1 шт. |
| Транспортировочный футляр с наплечным ремнем | 1 шт. |
| Отвертка с шестигранной головкой, размер под ключ 2.0 | 1 шт. |
| USB-кабель | 1 шт. |
| Блок питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657 Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 3 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
