Система измерительная ИС-СКН-01 циклической установки "ЦИКЛОС" Обозначение отсутствует, 84963-22

Назначение

Система измерительная ИС-СКН-01 циклической установки «ЦИКЛОС» (далее -система) предназначена для измерения глубины поперечного профиля и температуры поверхности участка дорожного покрытия.

Описание

Система измерительная ИС-СКН-01 циклической установки «ЦИКЛОС» представляют собой двухканальное измерительное устройство на базе измерительных приборов и компьютера со специальным программным обеспечением.

Конструктивно, система представляет собой П-образную металлическую конструкцию, на которой закреплен 2D триангуляционный лазерный датчик серии РФ627. П-образная металлическая конструкция и инфракрасный пирометр Кельвин ИКС 4-20/10 (регистрационный номер в ФИФОЕИ 58744-14) крепятся на одну из промежуточных тележек циклической установки «ЦИКЛОС».

Система измерительная ИС-СКН-01 циклической установки «ЦИКЛОС» через блок управления системы записи и измерения осуществляет трансляцию команд включения/выключения измерительных приборов, коммутирует измерительную информацию с измерительных устройств (датчиков) принцип действия которых заключается в следующем:

-    глубина поперечного профиля покрытия определяется 2D триангуляционным лазерным датчиком серии РФ627. Лазерный луч, направленный под углом к поверхности дорожного покрытия, с высокой частотой сканирует поверхность покрытия с заданным шагом и отражаясь, попадает на фоточувствительное приемное устройство, связанное с компьютером, который обрабатывает полученный сигнал и преобразовывает его в метрические единицы. Частота сканирования задается оператором;

-    температура поверхности участка дорожного покрытия определяется инфракрасным пирометром Кельвин ИКС 4-20/10 (регистрационный номер в ФИФОЕИ 58744-14). Излучаемые поверхностью участка дорожного покрытия инфракрасные лучи проходят сквозь объектив и проецируются на сенсор, который по интенсивности излучения определяет температуру предмета. Далее полученная информация поступает на периферийное устройство - компьютер.

Наименование, заводской номер и дата выпуска системы измерительной ИС-СКН-01 циклической установки «ЦИКЛОС» указывается на маркировочной пластинке, которая закрепляется на маркировочной табличке на блоке управления системы записи и измерения.

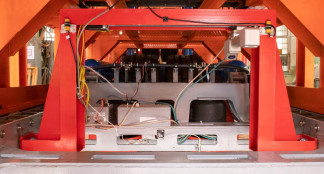

Общий вид системы измерительной ИС-СКН-01 циклической установки «ЦИКЛОС» представлен на рисунке 1.

Место пломбирования, нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для системы измерительной ИС-СКН-01 циклической установки «ЦИКЛОС»

Программное обеспечение

Система измерительная ИС-СКН-01 циклической установки «ЦИКЛОС» поставляется с метрологически значимым программным обеспечением (ПО) RMO-SKN-01, устанавливаемым на управляющий компьютер. ПО разработано с учетом требований безопасности и исключения несанкционированного доступа к метрологически значимой части, как случайного или непреднамеренного, так и от преднамеренных изменений.

Метрологически значимая часть ПО выделена и реализована в виде dll библиотеки, которая содержит код и данные, для использования основным блоком ПО. Непосредственный доступ к метрологически значимым параметрам невозможен. Контроль изменений версии dll библиотеки осуществляется хеш-функцией SHA1.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе блока управления системы записи и измерения.

Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Идентификационные данные метрологически значимой части ПО могут быть выведены на экран монитора ПК в главном окне программы.

Идентификационным признаком ПО служит номер версии, который отображается на мониторе ПК при включении.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2. - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и методом штампования несмываемой краской на маркировочной табличке на блоке управления системы записи и измерения системы измерительной ИС-СКН-01 циклической установки «ЦИКЛОС».

Комплектность

Таблица 4 - Комплектность системы измерительной ИС-СКН-01 циклической установки «ЦИКЛОС»._

Сведения о методах измерений

приведены в разделе 5 руководства по эксплуатации на систему измерительную ИС-СКН-01 циклической установки «ЦИКЛОС».

Нормативные документы

Система измерительная ИС-СКН-01 циклической установки «ЦИКЛОС». Руководства по эксплуатации. СПМД.03.0500.000 РЭ.
