Трансформаторы тока измерительные CTB-R, 84965-22

Трансформаторы тока измерительные CTB-R (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи средствам измерений учета, устройствам защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 или 60 Гц рабочим напряжением до 1,2 кВ.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84965-22
Наименование СИ	Трансформаторы тока измерительные
Обозначение типа СИ	CTB-R
Изготовитель	"MBS AG", Германия
Год регистрации	2022
Срок свидетельства	25.03.2027
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов заключается в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки самозажимные, выполнены по патентованной технологии фирмы «MBS AG», Германия.

Через отверстие магнитопровода при монтаже пропускается шина или кабель, играющие роль первичной обмотки.

Выпускаются следующие модификации трансформаторов: СТВ-R 31.35; СТВ-R 41.35; СТВ-R 51.35; СТВ-R 61.35; СТВ-R 81.35; СТВ-R 101.35, ЕСТВ-R 31.35; ЕСТВ-R 41.35; ЕСТВ-R 51.35; ЕСТВ-R 61.35; ЕСТВ-R 81.35; ЕСТВ-R 101.35 которые отличаются друг от друга номинальными значениями первичного тока, номинальными вторичными нагрузками, классами точности и размерами.

Заводской номер в формате цифро-буквенного обозначения наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

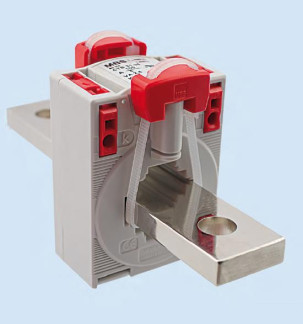

Общий вид трансформаторов представлен на рисунке 1 .

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

	СТВ-R 31.35			СТВ-R 41.35
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, ВА
50	-	-	1,25	-	-	-
60	-	1,25	-	-	-	-
75	-	2,5	-	-	-	1,25
80	-	2,5	-	-	-	1,25
100	-	2,5	-	-	-	2,5
125	1,5	2,5	-	-	2,5	-
150	2,5	5	-	-	2,5	-
200	2,5	5	-	1,5	5	-
250	5	5	-	2,5	5	-
300	5	5; 10	-	2,5	5	-
400	5; 10	5; 10	-	5	5	-
500	5; 10	5; 10	-	5	5; 10	-
600	5; 10	5; 10	-	5; 10	5; 10	-
750	5; 10	5; 10	-	5; 10	5; 10	-
800	-	-	-	5; 10	5; 10	-
1000	-	-	-	5; 10	5; 10	-
Класс точности	0,5	1	3	0,5	1	3
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	1,2
Номинальная частота переменного тока, Г ц	50 или 60

	СТВ-R 51.35		СТВ-R 61.35		СТВ-R 81.35
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, ВА
100	-	1,25	-	-	-	-
125	-	2,5	-	-	-	-
150	-	2,5	-	-	-	-
200	1,5	5	2,5	2,5	-	-
250	2,5	5	2,5	5	-	-
300	2,5	5	5	5	-	-
400	5	5; 10	5	5	2,5	5
500	5; 10	5; 10	5	5	2,5	5
600	5; 10	5; 10	5	5	5	5
750	5; 10	5; 10	5; 10	5; 10	5; 10	5; 10
800	5; 10	5; 10	5; 10	5; 10	5; 10	5; 10
1000	5; 10	5; 10	5; 10	5; 10	5; 10	5; 10
1200	5; 10	5; 10	5; 10	5; 10	5; 10	5; 10
1250	5; 10	5; 10	5; 10	5; 10	5; 10	5; 10
1500	-	-	5; 10	5; 10	5; 10	5; 10
1600	-	-	5; 10	5; 10	5; 10	5; 10
2000	-	-	-	-	10; 15	10; 15
Класс точности	0,5	1	0,5	1	0,5	1
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	1,2
Номинальная частота переменного тока, Г ц	50 или 60

	СТВ-R 101.35
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, ВА
400	2,5	5
500	5	5
600	5	10
750	5; 10	5; 10
800	5; 10	5; 10
1000	5; 10	5; 10
1200	5; 10	5; 10
1250	5; 10	5; 10
1500	10; 15	10; 15
1600	10; 15	10; 15
2000	10; 15	10; 15
2500	10; 15	10; 15
Класс точности	0,5	1
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	1,2
Номинальная частота переменного тока, Г ц	50 или 60

	ЕСТВ-R 31.35				ЕСТВ-R 41.35
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, ВА
100	1,5; 2,5	1,5; 2,5	1,5	-	-	-	-	-
125	1,0; 1,5; 2,5	1,0; 1,5; 2,5	1,0; 1,5	1,0; 1,5	-	-	-	-
150	1,5; 2,5	1,5; 2,5	1,5	1,5	-	-	-	-
200	1,5; 2,5; 5	1,5; 2,5; 5	1,5; 2,5	1,5; 2,5	1,5; 2,5	1,5	-	-
250	2,5; 5	2,5; 5	2,5; 5	2,5	2,5	2,5	-	-
300	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5	-	-
400	5; 10	5	5	5	5	5	-	-
500	2,5; 5; 10	2,5; 5; 10	2,5; 5	2,5; 5	2,5; 5; 10	2,5; 5	2,5	-
600	5; 10	5; 10	5; 10	5	2,5; 5; 10	2,5; 5; 10	2,5; 5	2,5
750	5; 10	5; 10	5; 10	5; 10	2,5; 5; 10	2,5; 5; 10	2,5; 5; 10	2,5; 5
Класс точности	0,5	0,5S	0,2	0,2S	0,5	0,5S	0,2	0,2S
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	1,2
Номинальная частота переменного тока, Гц	50 или 60

	ЕСТВ-R 51.35				ЕСТВ-R 61.35
Номинальный первичный ток*, А	Номинальная вто				ричная нагрузка**, ВА
100	1,5	1,5	-	-	-	-	-	-
125	1,5	1,5	-	-	-	-	-	-
150	2,5	2,5	-	-	-	-	-	-
200	1,5; 2,5	1,5; 2,5	1,5; 2,5	-	1,5; 2,5	1,5; 2,5	1,5; 2,5	-
250	1,5; 2,5	1,5; 2,5	1,5; 2,5	1,5	1,5; 2,5; 5	1,5; 2,5; 5	1,5; 2,5	1,5
300	2,5; 5	2,5; 5	2,5; 5	2,5	2,5; 5	2,5; 5	2,5; 5	2,5
400	2,5; 5	2,5; 5	2,5; 5	2,5	2,5; 5	2,5; 5	2,5; 5	2,5
500	2,5; 5; 10	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5
600	2,5; 5; 10	2,5; 5; 10	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5
750	2,5; 5; 10	2,5; 5; 10	2,5; 5	2,5; 5	5; 10	5; 10	5	5
800	-	-	-	-	5; 10	5; 10	5	-
1000	5; 10	5; 10	5	5	5; 10	5; 10	5	-
1200	-	-	-	-	5; 10	5; 10	-	-
1250	-	-	-	-	5; 10	5; 10	-	-
1500	-	-	-	-	5; 10	5; 10	-	-
Класс точности	0,5	0,5S	0,2	0,2S	0,5	0,5S	0,2	0,2S
Номинальный вторичный ток, А					или 5
Наибольшее рабочее напряжение, кВ	1,2
Номинальная частота переменного тока, Г ц	50 или 60

	ECra-R 81.35				ECra-R 101.35
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, ВА
400	2,5	2,5	2,5	-	2,5	-	-	-
500	2,5; 5	2,5; 5	2,5	2,5	2,5	2,5	-	-
600	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5	2,5; 5	-	-
750	2,5; 5; 10	2,5; 5; 10	2,5; 5	2,5; 5	2,5; 5; 10	2,5; 5; 10	-	-
800	2,5; 5; 10	2,5; 5; 10	2,5; 5	2,5; 5	2,5; 5; 10	2,5; 5; 10	2,5	-
1000	5; 10; 15	5; 10; 15	5; 10	5	5; 10; 15	5; 10; 15	5	5
1200	5; 10; 15	5; 10; 15	5; 10; 15	5; 10	5; 10; 15	5; 10; 15	5; 10	5
1250	5; 10; 15	5; 10; 15	5; 10; 15	5; 10	5; 10; 15	5; 10; 15	5; 10	5
1500	5; 10; 15	5; 10; 15	5; 10; 15	5; 10	5; 10; 15	5; 10; 15	5; 10; 15	5
1600	5; 10; 15	5; 10; 15	5; 10; 15	5; 10	5; 10; 15	5; 10; 15	5; 10; 15	5; 10
2000	5; 10; 15	5; 10; 15	5; 10; 15	5; 10	5; 10; 15	5; 10; 15	5; 10; 15	5; 10
Класс точности	0,5	0,5S	0,2	0,2S	0,5	0,5S	0,2	0,2S
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	1,2
Номинальная частота переменного тока, Г ц	50 или 60

Номинальный коэффициент безопасности приборов Кбном, вторичных обмоток для измерений и учета: 5, 10 или 15.

Примечания:

* Диапазон первичного тока 5-120 %.

** для номинальной вторичной нагрузки от 1 до 3 В А коэффициент мощности cos9=1; для номинальной вторичной нагрузки от 3 до 25 В А коэффициент мощности cos9=0,8.

Таблица 2 - Основные технические характеристики

Наименование

характеристики

СТВ-R

31.35;

ECTB-R

31.35

СТВ-R

41.35;

ЕСТВ-R

41.35

СТВ-R

51.35;

ЕСТВ-R

51.35

СТВ-R

61.35;

ЕСТВ-R

61.35

СТВ-R

81.35;

ЕСТВ-R

81.35

СТВ-R

101.35;

ЕСТВ-R

101.35

Габаритные размеры, не

более, мм

Ширина

Высота

Длина

Диаметр проводника Размер отверстия для первичного проводника, мм

80,9

25,7

30,3х10,3;

25,3х12,3;

20,3х20,3;

025,7

91.15

31,8

40,3х10,3;

30,3х15,8;

031,8

105,25

43,7

50,3х12,3;

40,3х30,3;

043,7

114,86

43,7

63,2х10,3;

50,2х30,3;

043,7

120

134,66

54,7

80,2х10,3;

60,2х30,3;

054,7

130

147,49

100,5х10,3;

80,5х30,3;

070

Масса, кг, не более

0,3

0,35

0,45

0,6

0,8

1,1

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Средний срок службы, лет, не менее Средняя наработка до отказа не менее, ч

400000

Знак утверждения типа

Наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклейки и в руководство по эксплуатации, совмещенное с паспортом типографским способом.

Комплектность

№ п/п	Наименование	Обозначение	Кол-во
1	Трансформатор тока измерительный	СТВ-R 31.35; СТВ-R 41.35; СТВ-R 51.35; СТВ-R 61.35; СТВ-R 81.35; СТВ-R 101.35, ЕСТВ-R 31.35; ЕСТВ-R 41.35; ЕСТВ-R 51.35; ЕСТВ-R 61.35; ЕСТВ-R 81.35; ЕСТВ-R 101.35	1 шт.
2	Крепеж	-	1 комплект
3	Руководство по эксплуатации, совмещенное с паспортом	-	1 экз.

Сведения о методах измерений

приведены в разделе 6 руководства по эксплуатации, совмещенного с паспортом.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока Техническая документация завода-изготовителя
