| Номер в госреестре | 84966-22 |
| Наименование СИ | Масс-спектрометры |
| Обозначение типа СИ | Agilent 6400 |
| Изготовитель | "Agilent Technologies, Inc.", США (Завод-изготовитель "Agilent Technologies Singapore Pte Ltd.", Сингапур) |
| Год регистрации | 2022 |
| Срок свидетельства | 25.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры Agilent 6400 (далее - масс-спектрометры) предназначены для количественного химического анализа веществ и их смесей.
Принцип действия масс-спектрометров основан на ионизации молекул анализируемого вещества. Образовавшиеся ионы поступают в масс-анализатор, где осуществляется их разделение по соотношению массы к заряду. Затем пучки ионов попадают в детектор.
В состав масс-спектрометров входят
- источник ионизации;
- насосная система;
- трехквардупольный масс-анализатор, состоящий из двух квадрупольных фильтров масс и соударительной ячейки;
- детектор.
Масс-спектрометры комплектуют следующими источниками ионизации: ESI (ИЭР) -ионизация электроспреем, ESI/AJS (ИЭР/РСА) - ионизация электроспреем с системой термоградиентной фокусировки, APCI (ХИАД) - химическая ионизация при атмосферном давлении, APPI (ФИАД) - фотоионизация при атмосферном давлении, MMI (МРИ) -мультирежимная ионизация, nanoESI - наноисточник ионизации электроспреем.
Ионизация электроспреем с системой термоградиентной фокусировки (ESI/AJS) используется в масс-спектрометрах Agilent 6470 LC/TQ, 6495 LC/TQ. В этой технологии применяют сверхнагретый газ в оболочке для коллимирования струи распылителя, что позволяет существенно увеличить число ионов, попадающих в масс-спектрометр. Модели Agilent 6470 LC/TQ, 6495 LC/TQ имеют улучшенную ионную оптику, искривленную соударительную ячейку и новый детектор.
В масс-спектрометре Agilent 6495 LC/TQ используют технологию iFunnel, которая включает двойную ионную воронку, технологию термоградиентной фокусировки (ESI/AJS) и более короткий блок десольватации с шестиканальным капилляром.
В модели Agilent Ultivo LC/TQ в качестве источника ионизации компонентов пробы в детекторах используется электроспрей (ESI) или модифицированный вариант электроспрея с системой термоградиентной фокусировки.
Для ввода пробы в масс-спектрометры применяют хроматографы фирмы «Agilent Technologies, Inc.», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений.
Наименование модели масс-спектрометров указано на лицевой панели. В нижней части лицевой панели приведено обозначение модели по каталогу фирмы-изготовителя в формате G6470X, G6495X, G6465X,
где G - классификатор вида оборудования по каталогу изготовителя,
X - одна из 26 букв современного латинского алфавита, обозначающая шифр способа распределения потока оборудования по складам компании, находящихся в различных регионах. Указанные буквы не относятся к обозначению модели детектора.
Таблица 1
| Наименование модели | Agilent Ultivo LC/TQ | Agilent 6470 LC/TQ | Agilent 6495 LC/TQ |
| Обозначение модели по каталогу фирмы-изготовителя | G6465X | G6470X | G6495X |
Общий вид масс-спектрометров представлен на рисунках 1 -3. Пломбирование масс-спектрометров не предусмотрено.
Знак поверки наносится на свидетельство о поверке.

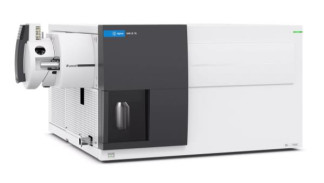

Рисунок 1 - Общий вид масс-спектрометра Рисунок 2 - Общий вид масс-спектрометра Agilent 6470 LC/TQ. Agilent 6495 LC/TQ.
Масс-спектрометры имеют встроенное микропрограммное обеспечение (Firmware) и внешнее ПО MassHunter, устанавливаемое на ПК. Управление масс-спектрометром осуществляется пользователем только через интерфейс ПО MassHunter. Микропрограммное обеспечение предназначено для получения и обработки команд, поступающих из ПО и для передачи в ПО результатов измерений масс-спектрометра. Программное обеспечение осуществляет:
- управление масс-спектрометром;
- обработку и выдачу результатов измерений на дисплей;
- выдачу результатов в виде распечатанного отчета или файла в формате pdf.
Конструкция прибора исключает возможность несанкционированного влияния пользователя на микропрограммное обеспечение (Firmware) прибора и ПО MassHunter.
Информация о версии ПО выводится на экране ПК при запуске программы, а также доступна в меню Help-About.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 -2014.
Программное обеспечение масс-спектрометров не влияет на метрологические характеристики.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MassHunter |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование | Значение | |||
| характеристики | Модель | |||
| Agilent 6470 LC/TQ | Agilent 6495 LC/TQ | Agilent Ultivo LC/TQ | ||
| Источник ионизации | ESI/AJS | ESI/AJS | ESI | |
| Диапазон массовых чисел, а.е.м. | от 5 до 3000 | от 5 до 1400 | ||
| Чувствительность (отношение сигнал/шум), не менее: - при дозировании 1пг резерпина в режиме "электроспрей", положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,1 (m/z родительского иона 609,3) | 7000 | 15000 | 3000 | 600 |
| - при дозировании 1пг левомицетина в режиме "электроспрей", отрицательная ионизация при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 152,0 (m/z родительского иона 321,2) | 3500 | 7500 | 1500 | 300 |
| Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала выходного сигнала, %, не более: - по площади пика | 8 | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В | 2205? |
| - частота переменного тока, Г ц | 50 ± 1 |
| Потребляемая мощность, Вт, не более | 2700 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 15 до + 35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
Таблица 5 - Основные технические характеристики
| Наименование | Значение | ||
| характеристики | Модель | ||
| Agilent 6470 LC/TQ | Agilent 6495 LC/TQ | Agilent Ultivo LC/TQ | |
| Габаритные размеры, мм, не более | |||
| - высота | 475 | 475 | 320 |
| - ширина | 773 | 773 | 880 |
| - длина | 840 | 915 | 395 |
| Масса, кг, не более | 117 | 123 | 59 |
наносится на переднюю панель масс-спектрометра в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Масс-спектрометр | Agilent 6400 | 1 шт. |
| модели: | Agilent 6470 LC/TQ | по заказу |
| Agilent 6495 LC/TQ | по заказу | |
| Agilent Ultivo LC/TQ | по заказу | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы-изготовителя «Agilent Technologies Inc.», США.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
