Резервуары стальные горизонтальные цилиндрические РГС, 84969-22

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84969-22
Наименование СИ	Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ	РГС
Изготовитель	Общество с ограниченной ответственностью "Связь Энерго" (ООО "Связь Энерго"), г. Москва
Год регистрации	2022
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары изготовлены в следующих модификациях: РГС-4, РГС-10 и представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводские номера резервуаров наносятся на маркировочную табличку или на крышку люка резервуара (рисунок 1).

Резервуары РГС-4 с заводским номером 74, РГС-10 с заводским номером 151 расположены на объектах АО «Транснефть - Урал», адреса расположения резервуаров указаны в таблице 1 .

Таблица 1 - Место расположения резервуаров.

Заводские номера резервуаров	Место расположения резервуаров
Резервуар стальной горизонтальный цилиндрический РГС-4
74	453330, Россия, Республика Башкортостан, Кугарчинский район, с. Мраково, ул. Октябрьская, 39А НПС «Мраково», Туймазинское НУ АО «Транснефть - Урал».
Резервуар стальной горизонтальный цилиндрический РГС-10
151	Республика Башкортостан, Благоварский район, п. Первомайский, ул. Ленина 28, ЛПДС «Языково», Туймазинское НУ АО «Транснефть - Урал».

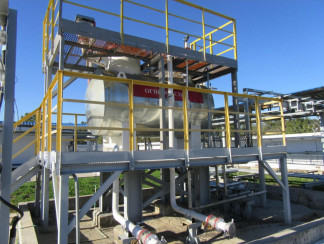

Общий вид резервуаров представлен на рисунках 2, 3. Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 3 - Общий вид резервуара РГС-10

Программное обеспечение

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-4	РГС-10
Номинальная вместимость, м3	4	10
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС (РГС-4, РГС-10)	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
