| Номер в госреестре | 84972-22 |
| Наименование СИ | Сканеры лазерные мобильные |
| Обозначение типа СИ | ZEB-HORIZON |
| Изготовитель | "GeoSLAM Limited", Соединенное Королевство |
| Год регистрации | 2022 |
| Срок свидетельства | 25.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные мобильные ZEB-HORIZON (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.
Принцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой пластиковый корпус, вмещающий импульсный лазерный дальномер, электрические приводы, датчики углов поворота и электронный управляющий блок.
Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Нижняя часть корпуса приспособлена для установки на подставку. Управление сканерами осуществляется при помощи кнопки, находящейся на корпусе прибора. Запись данных производится во внутреннюю память сканеров.
Заводской номер сканеров в числовом формате указывается на маркировочной табличке, расположенной на задней стороне пластикового корпуса сканера.
Нанесение знака поверки на средство измерений не предусмотрено.

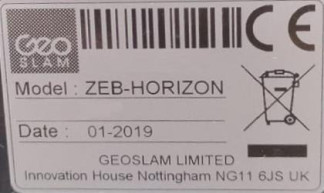

Общий вид сканеров представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.
Рисунок 1 - Общий вид сканеров лазерных мобильных ZEB-HORIZON
В процессе эксплуатации сканеров не предусматриваются внешние механические или электронные регулировки. Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Для работы со сканерами используется метрологически значимое программное обеспечение «GeoSLAM HUB» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для сканеров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «GeoSLAM HUB» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «GeoSLAM HUB» |
| Номер версии (идентификационный номер) ПО | не ниже 6.1.0 |
| Цифровой идентификатор ПО | 2B3A457B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояний, м | от 0,3 до 100,0 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Лазерное излучение: - длина волны,нм - класс по ГОСТ 31581-2012 | 903 1 |
| Габаритные размеры (ДхШхВ), мм, не более | 108x216x266 |
| Масса, кг, не более | 1,49 |
| Напряжение питания от источника постоянного тока, В | 14,8 |
| Диапазон рабочих температур, °С | от -10 до +40 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Сканер лазерный мобильный ZEB-HORIZON | - | 1 шт. |
| Подставка для сканера | - | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Рюкзак для перевозки и хранения | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Приведены в разделе 3 «Получение данных» «Сканеры лазерные мобильные ZEB-HORIZON. Руководство по эксплуатации»
Техническая документация «GeoSLAM Limited», Соединенное Королевство
