| Номер в госреестре | 84981-22 |
| Наименование СИ | Преобразователи индуктивные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-метрологический центр "Микро" (ООО ИМЦ "Микро"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 25.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи индуктивные (далее - преобразователи) предназначены для контактных измерений линейных размеров.
Принцип действия основан на преобразовании малых линейных перемещений измерительного стержня в пропорциональное изменение напряжения в электрической схеме преобразователя, преобразовании в цифровой сигнал и его передачи на внешнее показывающее устройство.
Преобразователь состоит из корпуса, внутри которого или на кабеле находится встроенный конвертор, который преобразует аналоговый сигнал индуктивного преобразователя в цифровой. Для отображения результатов измерений применяется внешнее показывающее устройство, такое как: компьютер, устройство цифровой индикации БЭП-2 в соответствии с применяемым разъемом (интерфейсом).
Преобразователи изготавливаются следующих моделей и исполнений:
- М-021,
- М-021 исполнение М-021-03В (с вакуумным арретированием);
- М-022, исполнения М-022-02 (осевой вывод кабеля), М-022-03 (боковой вывод кабеля), М-022-03П (пневматическое арретирование измерительного стержня), М-022-03В (вакуумное арретирование измерительного стержня);
- М-023, исполнения М-023-02 (осевой вывод кабеля), М-023-03 (боковой вывод кабеля), М-023-03П (пневматическое арретирование измерительного стержня), М-023-03В (вакуумное арретирование измерительного стержня);
- М-024, исполнения М-024-02 (осевой вывод кабеля), М-024-03 (боковой вывод кабеля), М-024-03П (пневматическое арретирование измерительного стержня) М-024-03В (вакуумное арретирование измерительного стержня);
- М-025.
Преобразователи выпускаются с различными разъемами (интерфейсами) такими как ДБ 9 (RS- 232, RS- 485) или USB и подключаются к устройствам цифровой индикации БЭП-2 или к персональным компьютерам с помощью программного обеспечения imp-21, имеющим входы, соответствующие указанным разъемам преобразователей.

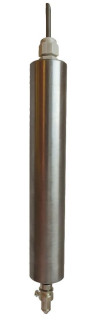

Общий вид преобразователей указан на рисунках 1-6.
Заводской номер наносится на нерабочую поверхность преобразователей или конвертор, расположенный на кабеле методом травления, лазерной маркировкой или в виде наклейки в формате цифрового обозначения.
Пломбирование корпуса преобразователей от несанкционированного доступа не предусмотрено.
Исполнение Исполнение Исполнения
М-022-02 М-022-03 М-022-03В
М-022-03П
Рисунок 3 - Общий вид преобразователей моделей М-022
Исполнение Исполнение Исполнения
М-023-02 М-023-03 М-023-03В
М-023-03П
Исполнение Исполнение Исполнения
М-024-02 М-024-03 М-024-03В
М-024-03П
Преобразователи имеют в своем составе внешнее программное обеспечение (ПО), разработанное для передачи результатов измерений на персональный компьютер.
Таблица 1 - Сведения об идентификационных данных ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | imp21 |
| Номер версии (идентификационный номер) ПО | V 21.1.0 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Модель преобразователя | ||||
| М-021 | М-022 | М-023 | М-024 | М-025 | |
| Диапазон измерений, мм | От -0,2 до +0,2 | От -1,0 до +1,0 | От -5,0 до +5,0 | От -2,5 до +2,5 | От -0,3 до +0,3 |
| Шаг дискретности отсчета, мкм | 0,01 | 0,1 | |||
| Общий ход измерительного наконечника, мм, не менее | 0,5 | 3,0 | 11,0 | 6,0 | 0,8 |
| Пределы допускаемой абсолютной | |||||
| погрешности измерений на участках | |||||
| диапазона измерений, мкм | |||||
| ± 0,02 мм включ. | ±0,04 | - | - | - | - |
| свыше ± 0,02 мм до± 0,20 мм | ±0,20 | - | - | - | - |
| ± 0,3 мм | - | - | - | - | ±1,00 |
| ± 0,2 мм включ. | - | ±0,50 | - | - | - |
| свыше ± 0,2 мм до ± 1,0 мм | - | ±1,50 | - | - | - |
| ± 0,5мм включ. | - | - | - | ±1,00 | - |
| свыше ± 0,5 мм до ±1,25 мм включ. | - | - | - | ±2,00 | - |
| свыше ± 1,25 мм до ±2,5 мм | - | - | - | ±3,50 | - |
| ± 1,0 мм включ. | - | - | ±5,00 | - | - |
| свыше ± 1,0 мм до ±2,5 мм включ. | - | - | ±7,00 | - | - |
| свыше ± 2,5 мм до ±5,0 мм | - | - | ±10,00 | - | - |
| Размах показаний, мкм, не более | 0,03 | ||||
| Вариация показаний, мкм, не более | - | 0,5 | 0,5 | 0,5 | 0,5 |
| Измерительное усилие в нулевой точке, сН, не более | 120 | 150 | 150 | 150 | 25 |
| Колебание измерительного усилия, сН, не более | 140 | 35 | 170 | 75 | 15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Модель преобразователя | ||||
| М-021 | М-022 | М-023 | М-024 | М-025 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | От 187 до 242 От 49 до 51 | ||||
| Потребляемая мощность, ВА, не более | 10 | ||||
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры окружающего воздуха в течение 1 часа работы, °С, не более - относительная влажность воздуха, %, не более - атмосферное давление, кПа | От +18 до +22 0,2 От 38 до 78 От 97,4 до 105,4 | ||||
| Присоединительный диаметр, мм | 28h7; 27h7 | 8h8 | |||
| Длина, мм, не более | От 150 до 220 | От 72 до 97 | От 117 до 142 | От 97 до 122 | 98 |
| Масса, кг, не более | 0,50 | 0,10 | 0,15 | 0,10 | 0,10 |
| Время непрерывной работы, час, не более | 8 | ||||
| Полный средний срок службы, лет, не менее | 8 | ||||
| Срок сохраняемости, лет, не менее | 2 | ||||
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователь | - | 1 шт. |
| Транспортировочная упаковка | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Программное обеспечение | imp21 | В электронном виде* |
| Руководство оператора по работе с программой imp21 | В электронном виде* | |
| Устройство цифровой индикации | БЭП-2 | 1 шт. (по дополнительному заказу) |
| Примечание: *-доступно для загрузки на Web-сайте изготовителя | ||
приведены в разделе 6 «Работа с преобразователем» паспорта на преобразователи.
Нормативные документы, устанавливающие требования к преобразователям индуктивным
Государственная поверочная схема для средств измерений длины в диапазоне от 110'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
СТО 258292761-008-2021 «Преобразователи индуктивные. Стандарт организации».
| Зарегистрировано поверок | 172 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
