Государственный реестр средств измерений

Твердомеры Роквелла Qness 150, 84983-22

84983-22
Твердомеры Роквелла Qness 150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Карточка СИ
Номер в госреестре 84983-22
Наименование СИ Твердомеры Роквелла
Обозначение типа СИ Qness 150
Изготовитель "ATM Qness GmbH", Австрия
Год регистрации 2022
Срок свидетельства 25.03.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры Роквелла Qness 150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры выпускаются в следующих модификациях: Qness 150 CS ЕСО, Qness 150 R, Qness 150 RCS, Qness 150 RC. Модификации твердомеров отличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.

Твердомеры Qness 150 RCS и Qness 150 RC предназначены только для измерения твердости по шкале Роквелла С.

Таблица 1 - Символы в обозначении модификаций и соответствующие им опции, поддерживаемые в твердомерах_

Наличие опций в модификации твердомера

Символ

Наличие мотора привода регулировки положения измерительного модуля по вертикали

R

Наличие винтового стола

СS ECO

Наличие винтового стола и возможность встраивания в автоматическую линию

RСS

Наличие винтового стола и возможность встраивания в автоматическую линию и большие относительно модификации «RСS» габаритные размеры, масса и габариты рабочего пространства

RC

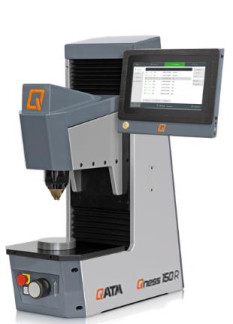

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и маркировочной таблички приведён на рисунках 1-4.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на твердомеры не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 4.

Программное обеспечение

Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение для модификаций

Qness 150 R

Qness 150 CS ECO

Qness 150 RCS, Qness 150 RC

Идентификационное наименование ПО

Qpix T2

Qpix Control2*

Qpix TE

Qpix PLC

Номер версии (идентификационный номер) ПО

не ниже v 2.4.2.1

не ниже v 2.4.2.2

не ниже v 1.2.0.8

не ниже v010105

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

* В соответствии с заказом

Технические характеристики

Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла

Шкала

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HRA

от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ.

±2,0 HRA ±1,2 HRA

0,8

HRB(W)

от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ.

±3,0 HRB(W) ±2,0 HRB(W)

1,2

HRC

от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC ±1,5 HRC ±1,0 HRC

0,8

HRD

от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ.

±2,0 HRD ±1,5 HRD

0,8

HRE(W)

от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ.

±2,5 HRE(W) ±2,0 HRE(W)

1,2

HRF(W)

от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ.

±3,0 HRF(W) ±2,0 HRF(W)

1,2

HRG(W)

от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRg(w) до 94 HRg(w) включ.

±6,0 HRG(W) ±4,5 HRG(w)

±3,0 hrg(w)

1,2

HRH(W)

от 80 HRH(W) до 100 HRH(W) включ.

±2,0 HRH(W)

1,2

Шкала

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HRK(W)

от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ.

±4,0 HRK(W)

±3,0 hrk(w)

±2,0 HRK(W)

1,2

П р и м е ч а н и я:

1    Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон.

2    Метрологические характеристики действительны для 5 измерений.

Таблица 4 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла

Шкала

Супер-

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HR15N

от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ.

±2,0 HR15N ±1,0 HR15N

1,2

1,0

HR30N

от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ.

±2,0 HR30N ±1,0 HR30N

1,2

1,0

HR45N

от 20 HR45N до 78 HR45N включ.

±2,0 HR45N

1,2

HR15T(W)

от 62 HR15T(W) до 93 HR15T(W) включ.

±3,0 HR15T(W)

2,4

HR30T(W)

от 15 HR30T(W) до 70 HR30T(W) включ. св 70 HR30T(w) до 82 HR30T(w) включ.

±3,0 HR30T(W) ±2,0 HR30t(w)

2,4

2,0

HR45T(W)

от 10 HR45T(W) до 72 HR45T(W) включ.

±3,0 HR45T(W)

2,4

П р и м е ч а н и я:

1    Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон.

2    Метрологические характеристики действительны для 5 измерений.

Таблица 5 - Технические характеристики твердомеров по испытательным нагрузкам для шкал

Роквелла и Супер-Роквелла

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

предварительная

основная

предварительная

основная

Шкала Роквелла

HRA, HRF(W), HRH(W)

98,07

588,4

±2,0

±0,5

HRB(W), HRE(W), HRD

980,7

HRC, HRG(W), HRK(W)

1471

Шкала Супер-Роквелла

HR15N, HR15T(W)

29,42

147,1

±2,0

±0,66

HR30N, HR30T(W)

294,2

HR45N, HR45T(W)

441,3

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность окружающего воздуха, %, не более

от +15 до +35 80

Параметры электрического питания напряжение переменного тока частотой 50 Гц, В

от 207 до 253

Габаритные размеры твердомеров, мм,

не более:

- Qness 150 RCS

длина

756

ширина

308

высота

1000

- Qness 150 RC

длина

796

ширина

319

высота

1250

- Qness 150 CS ECO

длина

567

ширина

227

высота

875

- Qness 150 R

длина

554

ширина

530

высота

912

Масса, кг, не более:

-    Qness 150 R

-    Qness 150 CS ECO

-    Qness 150 RCS

-    Qness 150 RC

130

80

250

300

Знак утверждения типа

наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 7 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер Роквелла

Qness 150 CS ECO или Qness 150 R, или Qness 150 RCS, или Qness 150 RC *

1 шт.

Испытательный столик 0 100 мм

-

1 шт.

Персональный компьютер **

-

1 шт.

Принадлежности

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

Qness 150 - 01 РЭ

1 экз.

* В соответствии с заказом.

** для твердомеров Qness 150 R в соответствии с заказом.

Сведения о методах измерений

приведены в главах 3 - 6 документа Qness 150 - 01 РЭ «Твердомеры Роквелла Qness 150. Руководство по эксплуатации».

Нормативные документы

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»

ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С» ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»

Приказ Росстандарта № 3462 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерения твердости по шкалам Роквелла и Супер-Роквелла» Техническая документация фирмы-изготовителя
