Системы капиллярного электрофореза Капель, 84998-22

Назначение

Системы капиллярного электрофореза Капель (далее - системы, системы Капель) предназначены для измерений содержания различных компонентов в пробах водных и водно-органических растворов.

Описание

Принцип действия систем основан на разделении компонентов растворенной пробы в кварцевом капилляре под действием электрического поля и регистрации выходных сигналов, соответствующих каждому компоненту на электрофореграмме.

Системы состоят из следующих основных элементов:

-    кварцевого капилляра;

-    устройства ввода пробы;

-    высоковольтного блока;

-    фотометрического детектора с фиксированной или переключаемой длиной волны для определения момента достижения компонентами пробы зоны детектирования и регистрации их пиков.

Конструктивно системы выполнены в виде настольных лабораторных приборов. Управление работой систем, сбор и обработка измерительной информации осуществляется при помощи внешнего программного обеспечения «Эльфоран».

Системы Капель выпускаются следующих исполнений:

Капель- 104Т - с фотометрическим детектором на фиксированной длине волны, системой автоматической смены образцов и водяной системой охлаждения капилляра, сменными блоками высокого напряжения положительной и отрицательной полярности;

Капель-105М - со спектрофотометрическим детектором с монохроматором с возможностью выбора длины волны детектирования в диапазоне от 190 до 380 нм, системой автоматической смены образцов и водяной системой охлаждения капилляра, блоком высокого напряжения переключаемой полярности или сменными блоками высокого напряжения положительной и отрицательной полярности (по выбору заказчика), системой контроля состояния внутренней поверхности капилляра (по заказу) и режимом ускоренной промывки капилляра (по заказу).

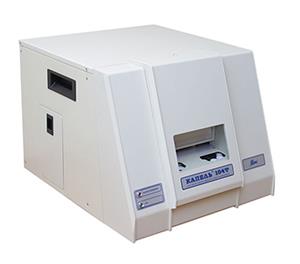

Общий вид систем Капель показан на рисунке 1. Место нанесения знака утверждения типа и заводского номера показано на рисунке 2. Знак поверки наносится на свидетельство о поверке в случае его оформления. Пломбирование систем не предусмотрено.

Программное обеспечение

Системы оснащены автономным ПО «Эльфоран» для управляющего компьютера, которое управляет работой системы, отображает, обрабатывает и хранит полученные данные.

К метрологически значимой части ПО относится исполняемый файл MetrologyCon-trolMD5.dll. Идентификационные данные ПО приведены в таблице 1. Метрологически значимая часть ПО выполняет следующие функции:

-    сбор и обработка данных, поступающих с детекторов системы;

-    создание и хранение файлов методов измерений и файлов электрофореграмм;

-    градуировка системы и вычисление результатов измерений;

-    сохранение результатов измерений на жестком диске персонального компьютера;

-    создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на шильд с заводским номером и обозначением системы, прикрепляемый на задней панели корпуса систем Капель в виде наклейки и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средств измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации «Системы капиллярного электрофореза Капель» (Раздел 3); при использовании в сфере государственного регулирования обеспечения единства измерений системы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

ТУ 4215-023-20506233-2006 «Системы капиллярного электрофореза Капель. Технические условия»
