Государственный реестр средств измерений

Цилиндры измерительные 1-с, 2-с, 2а, 85-12

85-12
Для измерения объемов жидкостей в лабораториях.
Документы
Карточка СИ
Номер в госреестре 85-12
Наименование СИ Цилиндры измерительные
Обозначение типа СИ 1-с, 2-с, 2а
Изготовитель ОАО "Завод химико-лабораторной посуды и приборов "Дружная Горка", пос.Дружная Горка
Год регистрации 2012
Срок свидетельства 26.06.2017
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Описание типа скачать

Назначение

Цилиндры измерительные (далее - цилиндры) предназначены для измерения объемов жидкостей в аналитических лабораториях химической, нефтяной, пищевой и других отраслях промышленности.

Описание

Цилиндр представляет собой стеклянный сосуд цилиндрической формы с плоским стеклянным основанием (дном). На корпусе цилиндра нанесена шкала, каждая десятая отметка которой оцифрована.

Верхняя часть цилиндра отформирована в виде сливного носика или в виде шлифа под пробку. Нижняя часть цилиндра имеет форму шестигранника для устойчивости на горизонтальной плоскости.

Цилиндры изготавливаются из стекла группы ХС3 по ГОСТ 21400-75, а пробки из стекла или из полипропилена.

Цилиндры изготавливают нескольких исполнений:

-    исполнение 1-с носиком;

-    исполнение 2-с пришлифованной стеклянной пробкой;

-    исполнение 2а-с пластмассовой пробкой.

Цилиндры вымеряют на наливной объем при температуре 20 °С.

Цилиндры имеют маркировку класса точности 2 по ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80).

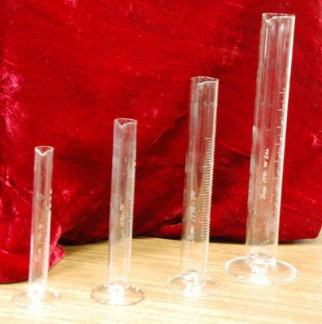

Внешний вид цилиндров приведен на рисунках 1 - 3.

Технические характеристики

Номи

нальная

вмести

мость,

мл

Пределы допускаемой абсолютной погрешности цилиндра при температуре 20 °С

Цена

наи

меньшего

деления,

мл

Объем, со-ответст-вующий нижней отметке, мл

Диаметр основания, мм, не менее

Высота, мм, не более

Расстояние от внутренней поверхности основания цилиндра до отметки номинальной вместимости, мм, не менее

10

±0,20

0,2

1,0

40

140

65

25

±0,50

0,5

3,0

45

170

85

50

±1,00

1,0

5,0

50

200

110

100

±1,00

1,0

10,0

60

260

145

Условия эксплуатации:

-    температура окружающей среды, °С    20 ± 5

-    относительная влажность при температуре 25 °С, %    до 80

-    атмосферное давление, кПа    84,0 - 106,7

Знак утверждения типа

наносится в верхней части цилиндра над шкалой краской с последующей термообработкой.

Комплектность

1.    Цилиндр измерительный    1 шт.

2.    Коробка    1 шт.

3.    Пробка пришлифованная или пластмассовая

в зависимости от исполнения 2 или 2а    1 шт.

Поверка

осуществляется по ГОСТ 8.234-77 «Меры вместимости стеклянные. Методы и средства поверки».

Перечень эталонов, применяемых при поверке:

-    весы электронные по ГОСТ 24104-2001, НПВ 420 г, класс высокий;

-    термометр лабораторный ТЛ-4, диапазон измерений 0 - 50 °С, цена деления 0,1 °С по ГОСТ 28498-90.

Сведения о методах измерений

Сведения о методиках измерений приведены в ГОСТ 1770-74.

Нормативные документы, устанавливающие требования к цилиндрам измерительным

1.    ГОСТ 8.470-82 «Государственная поверочная схема для средств измерений объема жидкостей».

2.    ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».

3.    ГОСТ 8.234-77 «Меры вместимости стеклянные. Методы и средства поверки».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
