Газоанализаторы GT5000 Terra, 85010-22

85010-22
Газоанализаторы GT5000 Terra (далее - газоанализаторы) предназначены для измерений объемной доли компонентов в газовых смесях.
Карточка СИ
Номер в госреестре 85010-22
Наименование СИ Газоанализаторы
Обозначение типа СИ GT5000 Terra
Изготовитель "Gasmet Technologies Oy", Финляндия
Год регистрации 2022
Срок свидетельства 30.03.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы GT5000 Terra (далее - газоанализаторы) предназначены для измерений объемной доли компонентов в газовых смесях.

Описание

Принцип действия газоанализаторов основан на методе ИК-Фурье спектроскопии. В интерферометре при движении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами широкополосного источника. Световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. При прохождении через измерительную кювету, заполненную анализируемым газом, молекулы измеряемых компонентов поглощают это излучение на определенных длинах волн. Сам спектр (в шкале волновых чисел) является результатом выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Концентрации компонентов определяются в ходе математического анализа полученного спектра программным обеспечением (ПО) Calcmet, установленного на устройство с ОС Windows (планшентый ПК или ноутбук).

Газоанализаторы представляют собой автоматические портативные многоканальные приборы непрерывного действия.

Конструктивно газоанализаторы состоят из двухлучевого интерферометра, источника и приемника излучения, оптической системы, блока электроники и газовой кюветы с системой подачи пробы.

Способ отбора пробы принудительный. Проба поступает в анализатор через входящего в комплект пробоотборный зонд с трубкой при помощи встроенного насоса.

Нанесения знака поверки на газоанализатор не предусмотрено.

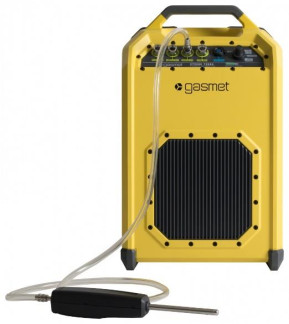

Общий вид газоанализаторов представлен на рисунке 1.

Серийные номера, состоящие из арабских цифр, наносятся типографским способом на маркировочную табличку в месте, указанном на рисунке 1.

Пломбирования газоанализатора не предусмотрено.

Программное обеспечение

Газоанализаторы имеют автономное ПО Calcmet, которое управляет процедурой измерения, отображает и обрабатывает результаты измерений, создает отчеты, экспортирует и хранит полученные данные.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Calcmet Calcmet Calcmet Calcmet

std1) pro2) easy1) expert2)

Номер версии (идентификационный номер) ПО

не ниже 14.133

Цифровой идентификатор ПО

N/A

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

шетный компьютер или ПК с ОС Windows. , подсказки, выбор представления результата ие тренда, задание пороговых значений

ых программных модулей. Помимо базовых \SY, открывает возможность качественной й, возможности продвинутой настройки ррмат представления результатов анализа. таве версиий STD и EASY, доступ к нему ч HASP предоставляется по запросу.

1)    - ПО, устанавливаемое на план Базовый набор функций (запуск измерений измерений, экспорт данных, отображен концентраций для оповещений);

2)    - ПО с пакетом дополнительн функций, присущих версиям STD и Ea идентификации неизвестных соединени параметров анализа, настраиваемый фо Дополнительный пакет содержится в сос открывается с помощью ключа HASP. Клю

Технические характеристики

Таблица 2 - Основные метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной приведенной погрешности, %

Вода (H2O)

от 0 до 3 %

±15

Диоксид углерода (СО2)

от 0 до 2000 млн-1

±15

от 0 до 15000 млн-1

±15

от 0 до 20 %

±15

Оксид углерода (СО)

от 0 до 50 млн-1

±15

от 0 до 200 млн-1

±15

Оксид азота (N2O)

от 0 до 50 млн-1

±15

от 0 до 100 млн-1

±15

Оксид азота (NO)

от 0 до 50 млн-1

±15

от 0 до 200 млн-1

±15

Диоксид азота (NO2)

от 0 до 50 млн-1

±15

от 0 до 100 млн-1

±15

Диоксид серы (SO2)

от 0 до 50 млн-1

±15

Аммиак (NH3)

от 0 до 50 млн-1

±15

от 0 до 87 млн-1

±15

Хлористый водород (HCl)

от 0 до 50 млн-1

±15

Фтористый водород (HF)

от 0 до 50 млн-1

±15

Метан (CH4)

от 0 до 50 млн-1

±15

Этан (C2H6)

от 0 до 50 млн-1

±15

Пропан (С3Н8)

от 0 до 50 млн-1

±15

Бензол (С6Ш)

от 0 до 50 млн-1

±15

Фенол (C6H5OH)

от 0 до 50 млн-1

±15

Цианистый водород (HCN)

от 0 до 50 млн-1

±15

Гексафторэтан (C2F6)

от 0 до 50 млн-1

±15

Толуол (C7H8)

от 0 до 50 млн-1

±15

от 0 до 200 млн-1

±15

Этилбензол (C8H10)

от 0 до 50 млн-1

±15

Гексафторид серы (SF6)

от 0 до 50 млн-1

±15

н-пентан (C5H12)

от 0 до 50 млн-1

±15

н-бутан (C4H10)

от 0 до 50 млн-1

±15

н-гексан (C6H14)

от 0 до 50 млн-1

±15

Стирол (C8H8)

от 0 до 50 млн-1

±30

Этилен (C2H4)

от 0 до 50 млн-1

±15

н-гептан (C7H16)

от 0 до 50 млн-1

±15

Ацетон (C3H6O)

от 0 до 50 млн-1

±15

Дисульфид углерода (CS2)

от 0 до 50 млн-1

±15

Тетрафторметан (CF4)

от 0 до 50 млн-1

±15

Формальдегид (CH2O)

от 0 до 50 млн-1

±15

1) - приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от влияния изменения температуры, окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 °С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности

±0,2

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,2

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

Блок питания

-    напряжение переменного тока, В

-    частота переменного тока, Г ц Литий-ионный аккумулятор

-    напряжение питания постоянного тока, В

от 115 до 230 50±1

2, 5

Габаритные размеры (длинахширинахвысота), мм, не более

287x450x166

Масса1), кг, не более

9,4

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %,

-    атмосферное давление, кПа

от -5 до +40 от 5 до 95 от 84 до 106

Средний срок службы, лет Средняя наработка на отказ, ч

10

40000

1) с учетом массы аккумулятора

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор GT5000 Terra

-

1 шт.

Ноутбук или планшет1)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

1) - поставляется к газоанализатору по отдельному заказу

Сведения о методах измерений

приведены в разделе 2 документа «Газоанализаторы GT5000 Terra. Руководство по эксплуатации»

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация фирмы-изготовителя «Gasmet Technologies Oy»

85010-22
Номер в ГРСИ РФ:
85010-22
Производитель / заявитель:
"Gasmet Technologies Oy", Финляндия
Год регистрации:
2022
Cрок действия реестра:
30.03.2027
