| Номер в госреестре | 85013-22 |
| Наименование СИ | Системы измерительные узлов налива нефтепродуктов |
| Обозначение типа СИ | АСН-К-0n |
| Изготовитель | Общество с ограниченной ответственностью "Нью-Дос" (ООО "Нью-Дос"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 30.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные узлов налива нефтепродуктов АСН-К-0п (далее - Системы) предназначены для автоматизированных измерений массы и объема нефтепродуктов в рабочих условиях при наливе (сливе) в (из) транспортировочные (ой) емкости, при перемещениях нефтепродукта между резервуарами.
Принцип действия Систем основан на динамическом методе измерений в потоке количества нефтепродуктов с применением расходомера. Перекачка нефтепродукта осуществляется из резервуара с помощью электронасосного агрегата. Затем нефтепродукт через индикатор предельного давления, фильтр жидкости с автоматическим воздухоотводчиком и манометрами, расходомер, двухпроходный электромагнитный клапан, устройство налива поступает в транспортировочные емкости. Возможно осуществлять перекачку (слив) нефтепродукта из транспортировочной емкости через Систему в резервуар, а также перемещать нефтепродукт между резервуарами.
Управление работой Системы осуществляется с помощью программного обеспечения «Топаз-Нефтебаза», установленного на персональном компьютере, или/либо пультом дистанционного управления «Топаз -103М1». Программное обеспечение «Топаз-Нефтебаза» осуществляет:
- отпуск нефтепродуктов по заданной дозе объем (масса);
- учет отпущенного и принятого количества нефтепродукта по каждой Системе;
- индикацию измерительной и технологической информации;
- протоколирование работы Систем и действий оператора.
Пульт дистанционного управления «Топаз -103М1» обеспечивает:
- формирование и выдачу управляющих и аварийных сигналов;
- отпуск нефтепродуктов по заданной дозе объем (масса);
- индикацию измерительной и технологической информации.
Системы в зависимости от комплектации различными агрегатами и узлами, диапазонов измерений и пределов допускаемых относительных погрешностей измерений имеют 5 модификаций: АСН-К-01, АСН-К-02, АСН-К-03, АСН-К-04, АСН-К-05.
В состав Систем в зависимости от модификации входят следующие основные блоки, указанные в таблице 1.
Таблица 1- Состав Систем.
| АСН- К-01 | АСН- К-02 | АСН- К-03 | АСН- К-04 | АСН- К-05 | |
| электронасосный агрегат | - | + | + | + | + |
| фильтр жидкости с автоматическим воздухоотводчиком | + | + | + | + | + |
| расходомер массовый Promass (модификации Promass F 300), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68358-17 или расходомер-счетчик массовый OPTIMASS x400, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53804-13 (далее СРМ) | + | + | + | ||
| счетчики жидкости СЖ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 59916-15 | + | + | + | + | |
| устройство заземления УЗА | + | + | + | + | + |
| пост управления кнопочный | + | + | + | + | + |
| коробки (оболочки) взрывозащищённые коммутационные | + | + | + | + | + |
| пульт дистанционного управления типа «Топаз-103М1» | + | + | + | + | + |
| монтажная рама с защитным поддоном и облицовкой | + | + | + | + | + |
| устройство приема и обработки сигналов «Топаз-273Е» или устройство отсчётное «Топаз- 106К1Е» | + | + | + | + | + |
| терминал защиты и управления VM-11 (VM-12) | + | + | + | + | + |
| индикатор предельного давления | + | + | + | + | + |
| газосигнализатор | + | + | + | - | + |
| два манометра для контроля загрязнения фильтра нефтепродуктов и рабочего давления в системе | + | + | + | + | + |
| двух/одно-проходной электромагнитный клапан | + | + | + | + | + |
Общий вид Систем представлен на рисунке 1.
Заводской номер Систем наносится на маркировочную табличку методом лазерной гравировки. В модификациях АСН-К-01, АСН-К-02, АСН-К-03 маркировочная табличка крепится на боковую стенку терминала защиты и управления VM-11 (VM-12), в модификации АСН-К-04 на монтажную раму, в модификации АСН-К-05 на облицовочную панель монтажной рамы. Место крепления маркировочной таблички с заводским номером в зависимости от модификации Систем отмечено на рисунке 1 стрелкой.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунках 2, 3 и 4. Знак поверки на расходомер массовый Promass (модификации Promass F 300) наносится давлением на пломбу или специальную мастику, установленную на шлице двух винтов электронного блока расходомера массового Promass (рисунок 2). Знак поверки на счетчик жидкости СЖ в зависимости от конструкции наносится давлением на пломбу или специальную мастику, установленную на шлицы винтов или давлением на пломбу, установленную на контровочную проволоку в соответствии с рисунком 3. Нанесение знака поверки на счетчики жидкости СЖ с турбинным первичным измерительным преобразователем (ППТ) и на расходомеры-счетчики массовые OPTIMASS x400 не предусмотрено. Знак поверки на устройство приема и обработки сигналов «Топаз-273Е» и устройство отсчётное «Топаз- 106К1Е» методом давления наносится на пломбу, установленную на контровочную проволоку, пропущенную через отверстия, в соответствии с информацией, изображенной на рисунке 4.
АСН-К-05

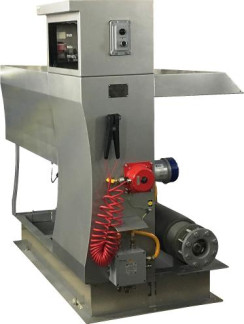

Рисунок 1 - Общий вид Систем. Стрелкой отмечено место крепления маркировочной таблички
в) Схема пломбировки вторичного прибора счетчика жидкости СЖ устройства съёма сигнала (УСС)
д) Схема пломбировки вторичного прибора счетчика жидкости СЖ устройства съёма сигнала с механическим отсчетным устройством (СУ+УСС)
Рисунок 3 - Места и способы ограничения доступа к местам настройки и регулировки счетчика жидкости СЖ в зависимости от конструкции. Место нанесения знака поверки указано стрелкой
а) устройства приема и обработки сигналов б) устройство отсчётное «Топаз-106К1Е» «Топаз-273Е»
Рисунок 4 - Место и способ ограничения доступа к местам настройки и регулировки
Программное обеспечение (ПО) Систем является встроенным в устройство отсчётное «Топаз- 106К1Е» или устройство приема и обработки сигналов «Топаз-273Е». Метрологические характеристики Систем нормированы с учетом влияния ПО.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные ПО Систем приведены в таблице 2.
| Идентификационные данные (признаки) | Значение | |
| ОУ «Топаз-106К1Е» | УПОС «Топаз-273Е» | |
| Идентификационное наименование ПО | Топаз | |
| Номер версии (идентификационный номер) ПО | не ниже 561 | не ниже 1912 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 5ВА9 | |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 | |
Уровень защиты ПО и измерительной информации Систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и основные технические характеристики Систем и параметры измеряемой среды приведены в таблицах 3, 4 и 5.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | г | Значение характеристики | |||
| Наименование модификации Систем | АСН- К-01 | АСН- К-02 | АСН- К-03 | АСН- К-04 | АСН- К-05 |
| Пределы допускаемой относительной погрешности измерений, %, по объёму, | ±0,15 | ||||
| Пределы допускаемой относительной погрешности измерений, %, по массе, | ±0,25* | ±0,25 | ±0,25* | ||
| Диапазон объемного (массового) расхода, м3/час (т/ч) | от 3,5 до 120 (от 3,5 до 184,62*) | ||||
| *В случае комплектации Систем преобразователями массового расхода. | |||||
Таблица 4 - Состав и основные метрологические характеристики ИК
| Номер ИК | Наименовани е ИК | Количество ИК (место установки) | Состав ИК | Диапазон измерений | Пределы допускаемой относительной погрешности ИК | |
| Первичный измерительный преобразователь | Вторич ная часть | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1, 2* | ИК объема | АСН-К-01, АСН-К-05 | счетчики жидкости СЖ, СРМ* | СОИ | от 3,5 до 120 м3/ч | ±0,15 % |
| ИК массы* | СРМ* | от 3,5 до 184,62 т/ч* | ±0,25 %* | |||
| 2 | ИК объема | АСН-К-02 | СРМ | СОИ | от 3,5 до 120 м3/ч | ±0,15 % |
| ИК массы | от 3,5 до 184,62 т/ч | ±0,25 % | ||||
| 1 | ИК объема | АСН-К-03 АСН-К-04 | счетчики жидкости СЖ | СОИ | от 3,5 до 120 м3/ч | ±0,15 % |
| *В случае комплектации Систем преобразователями массового расхода. | ||||||
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Минимальный объём (масса) продукта, л (кг) | 2000 (1000) |
| Число разрядов индикатора, л (т) | 99999 |
| Дискретность задания дозы выдаваемого продукта, л (кг) | 1 (1) |
| Рабочие условия эксплуатации: Максимальное давление продукта, МПа Диапазон измерений плотности продукта, кг/м3 Диапазон вязкости продукта, см2/с (сСт) Диапазон измерений температуры продукта, оС Температура окружающей среды для систем налива (без ПДУ), оС Температура окружающей среды для пульта ДУ, оС Потребляемая мощность, кВт, не более Напряжение питания от сети переменного тока, В, трёхфазного (однофазного) | 1, 6 от 650 до 1100 от 0,55 до100 от -40 до +50 от -40 до +40 от +10 до+50 16 380±5% (220±5%) |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку Систем методом лазерной гравировки. Комплектность средства измерений
Таблица 6 - Комплектность Систем
| Наименование | Обозначение | Количество |
| Системы измерительные узлов налива нефтепродуктов АСН-К-0п | - | 1 шт. |
| Руководство по эксплуатации совмещенное с паспортом. Системы измерительные узлов налива нефтепродуктов АСН-К-0п | 1 экз. |
приведены в разделах 4 и 5 документа «Руководство по эксплуатации совмещенное с паспортом. Системы измерительные узлов налива нефтепродуктов АСН-К-0п».
Нормативные документы, устанавливающие требования к Системам измерительным узлов налива нефтепродуктов АСН-К-0п
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
ТУ 26.51.63 - 001 - 17999640 - 2019. Системы измерительные узлов налива нефтепродуктов АСН-К-0п. Технические условия.
