Государственный реестр средств измерений

Калибраторы портативные АТ04, 85020-22

85020-22
Калибраторы портативные АТ04 (далее - калибраторы) предназначены для воспроиз-ве-дения единицы виброускорения на частоте 40 Гц в полевых и лабораторных условиях.
Карточка СИ
Номер в госреестре 85020-22
Наименование СИ Калибраторы портативные
Обозначение типа СИ АТ04
Изготовитель Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров
Год регистрации 2022
Срок свидетельства 30.03.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы портативные АТ04 (далее - калибраторы) предназначены для воспроиз-ве-дения единицы виброускорения на частоте 40 Гц в полевых и лабораторных условиях.

Описание

Принцип действия калибраторов основан на возбуждении с частотой 40 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.

Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе. Рабочая поверхность стола вибростенда позволяет закреплять поверяемый вибропреобразователь с помощью шпильки или специальных переходников. Питание калибратора осуществляется от внутреннего аккумулятора или блока питания из комплекта поставки.

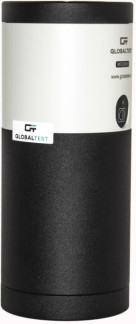

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом гравировки на корпус. Внешний вид калибратора представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение частоты воспроизводимых колебаний, Гц

40

Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний в рабочих условиях эксплуатации, %

±1

Номинальное СКЗ ускорения воспроизводимых колебаний, м/с2

2,53

Относительный коэффициент поперечных составляющих воспроизводимых колебаний, %, не более

7

Коэффициент гармоник воспроизводимых колебаний, %, не более

7

Пределы допускаемой основной относительной погрешности воспроизведения СКЗ ускорения, %

±3

Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур на воспроизводимое СКЗ ускорения, %/°С

±0,15

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +18 до +25 80

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима, с, не более

5

Время непрерывной работы, с, не менее

55

Масса поверяемых вибропреобразователей, кг, не более

0,2

Масса калибратора, кг, не более

1,7

Габаритные размеры калибраторов, мм, не более:

-    диаметр

-    высота

80

190

Рабочие условия эксплуатации калибратора:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 35 °С, %

от -10 до +50 до 80

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на заглавный лист паспорта АБКЖ.442268.004ПС и руководства по эксплуатации АБКЖ.442268.004РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 3 - Комплектность калибратора

Наименование

Обозначение

Количество

Калибратор портативный АТ04

АБКЖ.442268.004

1 шт.

Калибратор портативный АТ04. Паспорт

АБКЖ.442268.004ПС

1 экз.

Аккумулятор типа АА

4 шт.

Блок питания ~220/+5В, 1А

1 шт.

Крепежная шпилька

АБКЖ.758221.001

1 шт.

Дополнительная масса (100 г)

1 шт.

Съемная опора

1 шт.

Калибратор портативный АТ04. Руководство по эксплуатации

АБКЖ.442268.004РЭ

1 экз. на партию

Сведения о методах измерений

приведены в АБКЖ.442268.004РЭ, раздел 2.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

АБКЖ.442268.004ТУ Калибратор портативный АТ04. Технические условия.

Зарегистрировано поверок 19
Поверителей 2
Актуальность данных 05.11.2024
