Номер в госреестре | 85035-22 |
Наименование СИ | Источники питания постоянного тока |
Обозначение типа СИ | PMX |
Изготовитель | "Kikusui Electronics Corp.", Япония |
Год регистрации | 2022 |
Срок свидетельства | 30.03.2027 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Источники питания постоянного тока PMX (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные разъемы и на схемы измерения и автоматического регулирования. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных кнопок и поворотного переключателя, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку при помощи опции монтажа.
Источники изготавливаются в следующих модификациях, отличающихся максимальной выходной мощностью, диапазонами установки выходных параметров - напряжения и силы тока, и числом выходных каналов:
- модификации с одним выходом: PMX18-2A, PMX18-5A, PMX35-1A, PMX35-3A, PMX70-1A, PMX110-0.6A, PMX250-0.25A, PMX350-0.2A, PMX500-0.1A;
- многоканальные модификации: PMX32-3DU, PMX32-3TR, PMX32-2QU.
Источники оснащены цифровыми измерителями напряжения и силы тока,
позволяющими измерять одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева. Допускается параллельное и последовательное соединение источников и объединение выходных каналов (в многоканальных модификациях).
На передней панели источников расположены: выходные разъемы, кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающиеся регуляторы для установки выходных параметров, клеммы для четырехпроводного подключения нагрузки (только в модификациях PMX18-2A, PMX18-5A, PMX35-1A, PMX35-3A, PMX32-3DU, PMX32-3TR, PMX32-2QU).
На задней панели источников расположены: аналоговый и цифровые интерфейсы дистанционного управления, разъем для подключения к сети питания.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

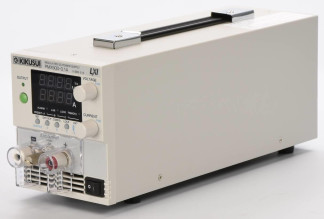

Общий вид источников, места нанесения знака утверждения типа, знака поверки и пломбировки представлены на рисунках 1 - 5.
Заводской (серийный) номер наносится на наклейку, расположенную на задней панели корпуса источников.
А
L\l
ЗгЛ00?\ 3SDQQV
то* | то |
во | 03 |
КЗ | К9 |
:> > | 0 > |
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | отсутствует |
Номер версии (идентификационный номер ПО) | не ниже 1.00 |
Таблица 2 - Метрологические характеристики источников PMX18-2A, PMX18-5A, PMX35-1A, PMX35-3A, PMX70-1A, PMX110-0.6A, PMX250-0.25A, PMX350-0.2A, PMX500-0.1A_
Наименование характеристики | Значение для модификаций | ||||||||
PMX18- 2A | PMX18- 5A | PMX35- 1A | PMX35- 3A | PMX70- 1A | PMX110- 0.6A | PMX250- 0.25A | PMX350- 0.2A | PMX500- 0.1A | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Диапазон установки и измерений напряжения постоянного тока, В | от 0 до 18 | от 0 до 18 | от 0 до 35 | от 0 до 35 | от 0 до 70 | от 0 до 110 | от 0 до 250 | от 0 до 350 | от 0 до 500 |
Диапазон установки и измерений силы постоянного тока, А | от 0 до 2 | от 0 до 5 | от 0 до 1 | от 0 до 3 | от 0 до 1 | от 0 до 0,6 | от 0 до 0,25 | от 0 до 0,2 | от 0 до 0,1 |
Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,002 • UycT+0,001 • Unp) | ||||||||
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,005^изм+0,02) | ±(0,005-Щзм+0,2) | |||||||
Обозначения (здесь и далее в таблицах): UycT - значение напряжения постоянного тока, установленное на выходе в режиме установки, В; Густ - значение силы постоянного тока, установленное на выходе в режиме установки, А; Um3m - значение напряжения постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, В; Гизм - значение силы постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, А; Unp - значение верхнего предела установки напряжения постоянного тока, В; Гпр - значение верхнего предела установки силы постоянного тока, А. |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока, А | ±(0,003 1уст+0,001 1пр) | ||||||||
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,01 1изм+0,005) | ||||||||
Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке1), мВ | ±2 | ±5 | ±3 | ±4 | ±5 | ±7 | ±15 | ±25 | ±30 |
Нестабильность напряжения постоянного тока при изменении напряжения питания2), мВ | ±1 | ±1 | ±3 | ±3 | ±5 | ±7 | ±15 | ±25 | ±30 |
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±3 |
Нестабильность силы постоянного тока при изменении напряжения питания2), мА | ±5 | ±5 | ±5 | ±5 | ±2 | ±2 | ±1 | ±1 | ±1 |
Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц) | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 2 | 3 | 5 | 10 |
Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более (в полосе частот от 10 Гц до 1 МГц) | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Примечания 1) При изменении силы тока в нагрузке от 0 до 100 % от верхнего предела установки; 2) При изменении на напряжения питания на ±10 % от номинального значения; |
Наименование характеристики | Значение |
Пределы допускаемой дополнительной температурной3) абсолютной погрешности установки напряжения постоянного тока, В/°С | ±0,0001 UycT |
Пределы допускаемой дополнительной температурной3) абсолютной погрешности установки силы постоянного тока, А/°С | ±0,0002 Густ |
Примечание 3) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения. |
Таблица 3 - Метрологические характеристики источников PMX32-3DU, PMX32-3TR, PMX32-2QU_
Наименование характеристики | Значение для модификаций | ||
PMX32-3DU | PMX32-3TR | PMX32-2QU | |
1 | 2 | 3 | 4 |
Диапазон установки и измерений напряжения постоянного тока1), В -канал 1 -канал 2 -канал 3 -канал 4 | от 0 до 32 от 0 до 32 | от 0 до 32 от 0 до 32 от 0 до 6 | от 0 до 32 от 0 до 32 от 0 до 18 от 0 до 18 |
Диапазон установки и измерений силы постоянного тока, А -канал 1 -канал 2 -канал 3 -канал 4 | от 0 до 3 от 0 до 3 | от 0 до 3 от 0 до 3 от 0 до 5 | от 0 до 2 от 0 до 2 от 0 до 2,5 от 0 до 2,5 |
Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,0003 UycT+0,005) | ||
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,001Щзм+0,01) | ||
Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока, А | ±(0,003 Туст+0,001 Тпр) | ||
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,002 Гизм+0,005) | ||
Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке1), мВ - каналы 1 и 2 - канал 3 - канал 4 | ±4 | ±4 ±5 | ±2 ±3 ±3 |
Примечание 1) При изменении силы тока в нагрузке от 0 до 100 % от верхнего предела установки |
Нестабильность напряжения постоянного тока при изменении напряжения питания2), мВ
- каналы 1 и 2
- канал 3
- канал 4
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА
Нестабильность силы постоянного тока при изменении напряжения питания2^ 3), мА
Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц)
±3
±3
±1
±3
±1
±1
±5
±(0,001-Туст+0,25)
0,5
Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более
- каналы 1 и 2
1
1
2
- канал 3
- канал 4
(в полосе частот от 10 Гц до 1 МГц)
Пределы допускаемой дополнительной температурной4-* абсолютной погрешности установки напряжения постоянного тока, В/°С_
±0,0001 UycT
±0,0002 Туст
Пределы допускаемой дополнительной температурной4) абсолютной погрешности установки силы постоянного тока, А/°С
Примечания
2) При изменении на напряжения питания на ±10 % от номинального значения;
3) значение 1уст выражено в мА;
4) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения_
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Максимальная выходная мощность, Вт - модификации PMX18-2A, PMX18-5A, PMX35-1A, PMX35-3A, PMX70-1A, PMX110-0.6A, PMX250-0.25A, PMX350-0.2A, PMX500-0.1A | ШрТпр |
- модификации PMX32-3DU, PMX32-3TR, PMX32-2QU | 200 |
Параметры электрического питания - напряжение переменного тока1), В | 237±10% |
- частота переменного тока, Г ц | от 47 до 63 |
Потребляемая мощность, ВА, не более - модификации PMX18-2A, PMX35-1A | 150 |
- модификация PMX500-0.1A | 170 |
- модификации PMX110-0.6A, PMX250-0.25A | 210 |
- модификации PMX70-1A, PMX350-0.2A | 230 |
- модификации PMX18-5A, PMX35-3A | 310 |
- модификация PMX32-3DU | 700 |
- модификация PMX32-2QU | 800 |
- модификация PMX32-3TR | 900 |
Наименование характеристики | Значение |
Габаритные размеры (длинахширинахвысота), мм, не более - модификации PMX18-2A, PMX18-5A, PMX35-1A, PMX35-3A, PMX70-1A, PMX110-0.6A, PMX250-0.25A, PMX350-0.2A, PMX500-0.1A - модификации PMX32-3DU, PMX32-3TR, PMX32-2QU | 355x107x150 435x214x155 |
Масса, кг, не более - модификации PMX18-2A, PMX35-1A; - модификации PMX18-5A, PMX35-3A, PMX70-1A, PMX110-0.6A, PMX250-0.25A, PMX350-0.2A, PMX500-0.1A - модификации PMX32-3DU, PMX32-3TR, PMX32-2QU | 5 6 13 |
Нормальные условия измерения: - температура окружающего воздуха, °C - относительная влажность, %, не более | от +18 до +28 80 |
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха (без конденсации), не более | от 0 до +40 85 |
Примечание: 1) Заводские опции напряжения питания источника: (100±10 %) В, (117±10 %) В, (200±10 %) В, (217±10 %) В |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность источников питания постоянного тока PMX
Наименование | Обозначение | Количество |
Источник питания постоянного тока | модификация (по заказу): PMX18-2A, PMX18-5A, PMX35-1A, PMX35-3A, PMX70-1A, PMX110-0.6A, PMX250-0.25A, PMX350-0.2A, PMX500-0.1A, PMX32-3DU, PMX32-3TR, PMX32-2QU | 1 шт. |
Кабель питания | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
приведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10'16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 Техническая документация изготовителя
