Весы неавтоматического действия стационарные электронные ВСЭ, 85042-22

Назначение

Весы неавтоматического действия стационарные электронные ВСЭ (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации рабочего тела весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который размещен в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и прибора весоизмерительного (индикатор п.Т2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т2.2.5 ГОСТ OIML R 76-1-2011). Весы имеют возможность подключения принтера, персонального компьютера или дополнительного индикатора.

В зависимости от комплектации весов в состав весоизмерительного устройства могут входить следующие датчики:

-    датчики весоизмерительные тензорезисторные QS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 78206-20), модификации: QS, QS-D, QSB, QSC, QSG, QSK, QSN, QSNB, QSZF;

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 77382-20), модификации: SQ, HSX, IL, U;

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO.LTD», Китай (регистрационный номер в ФИФОЕИ 75819-19), модификации: ZSC, ZSL, ZSE, ZSF, ZSFB, ZSFY;

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп производства «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: HM8, H8C, BM8D, B8D, H9C, B9C, ВМ8Н, Н8Н, НМ9В, НМ9Е, B3G, ВМ3, Н3, BM14A, BM14C, НМ14^ BM14D, HM14H1, BM14K;

-    датчики весоизмерительные тензорезисторные Bend Beam производства «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)» КНР (регистрационный номер в ФИФОЕИ 55198-19), модификации: L6G, ВМ11;

-    датчики весоизмерительные тензорезисторные LS, LSC, MNC производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 57191-14), модификации: LS-5, LS-10, LS-20, LSC-5, LSC-10, LSC-20;

-    датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 5126112), модификации: ВSA, BSS, HBS, BSH, BCM;

-    датчики весоизмерительные тензорезисторные WBK производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 56685-14), модификации: WBK -10, WBK -20, WBK- 25.

В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:

-    приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12) модификации: CI-5010A, CI-5200A, CI-2001A, CI-200m, CI-2400ВS, CI-8000V, CI-200A, CI-200S/SC, CI-201A, CI-201S/SC, CI-501, CI-502, CI-1560, И-1580А, CI-2001AS, CI-150A;

-    приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18) модификации: ТИТАН 12С, ТИТАН Н22С, ТИТАН Н12, ТИТАН Н12Ж, ТИТАН Н22ЖС.

Весы включают в себя модификации, отличающиеся значением максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом, габаритными размерами и исполнением ГПУ.

Варианты исполнения весов отличаются типами ГПУ, габаритными размерами и массой:

-    весы ВСЭ-600 - состоят из ГПУ разных размеров на одном или трех весоизмерительных датчиков;

-    весы ВСЭ-1000, ВСЭ-1500, ВСЭ-2000, ВСЭ-3000 - состоят из ГПУ разных размеров на четырех весоизмерительных датчиков;

-    весы ВСЭ-6000, ВСЭ-8000, ВСЭ-10000, ВСЭ-12000, ВСЭ-15000, ВСЭ-20000, ВСЭ-30000, ВСЭ-40000, ВСЭ-60000 - состоят из ГПУ разных размеров на четырех и более весоизмерительных датчиков.

Вид и расшифровка обозначения модификации весов неавтоматического действия стационарных электронных ВСЭ -[1]-[2]-[3], где:

ВСЭ - тип весов;

[1]    - наибольший предел взвешивания (Max кг.);

[2]    - исполнение ГПУ (А - цельнометаллические платформенные; К - для взвешивания контейнеров);

[3]    - (М- с молокоприемным оборудованием).

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматическое устройство установки на нуль (Т.2.7.2.3)

-    устройства первоначальной установки нуля весов (Т.2.7.2.4);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство полуавтоматической установки нуля (Т2.7.2.2);

-    устройство слежения за нулем (Т2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4).

На корпусе весов должна быть прикреплена маркировочная табличка, содержащая следующую информацию:

-    товарный знак предприятия-изготовителя;

-    наименование, тип весов;

-    класс точности;

-    максимальная нагрузка (Мах), кг;

-    минимальная нагрузка (Min), кг;

-    действительная цена деления, кг;

-    поверочный интервал весов в виде е;

-    диапазон рабочих температур (от + до -);

-    заводской (серийный) номер;

-    год выпуска;

-    параметры электропитания;

-    наименование предприятия-изготовителя;

-    номер ТУ;

-    страна производитель.

Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом, цифровое обозначение заводского номера весов - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов.

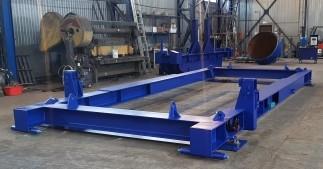

Общий вид и варианты исполнения ГПУ весов представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .......................................................средний (III)

Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 2 и 3, основные технические характеристики весов приведены в таблице 4.

Таблица 2 - Основные метрологические характеристики весов

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики весов

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 руководства по эксплуатации на весы неавтоматического действия стационарные электронные ВСЭ.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерения массы»

ТУ 26.51-002-21784075-2021 «Весы. неавтоматического действия стационарные электронные ВСЭ. Технические условия».
