Антенны измерительные логопериодические П6-322, 85044-22

85044-22
Антенны измерительные логопериодические П6-322 (далее - антенны П6-322) предназначены для измерений напряженности электрического поля (далее - НЭП) и плотности потока энергии (далее - ППЭ) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной НЭП или ППЭ.
Карточка СИ
Номер в госреестре 85044-22
Наименование СИ Антенны измерительные логопериодические
Обозначение типа СИ П6-322
Изготовитель Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск
Год регистрации 2022
Срок свидетельства 30.03.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Антенны измерительные логопериодические П6-322 (далее - антенны П6-322) предназначены для измерений напряженности электрического поля (далее - НЭП) и плотности потока энергии (далее - ППЭ) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной НЭП или ППЭ.

Описание

Принцип действия антенны, подключаемой к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом.

Антенны состоят из решетки вибраторов и двухпроводной линии.

Решетка вибраторов, длина которых изменяется по закону геометрической прогрессии со знаменателем т = 0,95, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.

Двухпроводная линия запитывается коаксиальным кабелем типа SUCOFORM 141 через коаксиальный разъем типа N (розетка).

На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.

Антенны П6-322 имеют два исполнения: антенна П6-322 и антенна П6-322М. Исполнения отличаются конструкцией двух самых длинных вибраторов, габаритными размерами и массой.

Элементы антенн П6-322, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

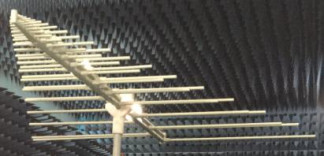

Общий вид антенны П6-322 приведён на рисунке 1.

Общий вид антенны П6-322М приведён на рисунке 3.

Места нанесения заводского номера представлены на рисунках 2 и 4.

Места нанесения знака утверждения типа представлены на рисунках 2 и 4.

Места нанесения знака поверки представлены на рисунках 2 и 4.

1    - место нанесения знака утверждения типа;

2    - место нанесения заводского номера;

3    - место нанесения знака поверки

Рисунок 1 - Антенна П6-322. Вид со стороны коаксиального разъема типа N (розетка) с местами нанесения знака утверждения типа, знака поверки и заводского номера

1    - место нанесения знака утверждения типа;

2    - место нанесения заводского номера;

3    - место нанесения знака поверки

Рисунок 2 - Общий вид антенны П6-322М с местами нанесения знака утверждения типа, знака поверки и заводского номера

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц:

от 0,08 до 3,00 включ.

Диапазон изменения коэффициента калибровки, дБ (1 м-1)

от 1 до 40

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

±2,0

КСВН входа, не более

2,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Номинальное входное сопротивление, Ом

50

Тип выходного ВЧ соединителя

N(розетка)

Масса, кг, не более:

- антенна П6-322

7,0

- антенна П6-322М

7,5

Габаритные размеры, мм, не более:

- антенна П6-322

длина

2140

ширина

1980

высота

88

- антенна П6-322М

длина

2151

ширина

1605

высота

518

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа (мм рт.ст.)

-    относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более

от -40 до +50

от 84,0 до 106,7 (от 630 до 800) 98

Знак утверждения типа

наносится на титульный лист документов КНПР.464641.020 РЭ «Антенны измерительные логопериодические П6-322, П6-322М. Руководство по эксплуатации», КНПР.464641.020 ФО «Антенна измерительная логопериодическая П6-322. Формуляр» и КНПР.464641.026 ФО «Антенна измерительная логопериодическая П6-322М. Формуляр» типографским способом и на корпус антенн рядом с шильдиком в виде этикетки, выполненной типографским способом.

Таблица 3 - Комплектность антенны П6-322

Наименование

Обозначение

Количество

Антенна измерительная логопериодическая П6-322

КНПР.464641.020

1 шт.

Ящик укладочный*

-

1 шт.*

Формуляр

КНПР.64641.020 ФО

1 экз.

Руководство по эксплуатации

КНПР.64641.020 РЭ

1 экз.

* Поставляется по согласованию с заказчиком

Таблица 4 - Комплектность антенны П6-322М

Наименование

Обозначение

Количество

Антенна измерительная логопериодическая П6-322М

КНПР.464641.026

1 шт.

Ящик укладочный*

-

1 шт.*

Формуляр

КНПР.64641.026 ФО

1 экз.

Руководство по эксплуатации

КНПР.64641.020 РЭ

1 экз.

* Поставляется по согласованию с заказчиком

Сведения о методах измерений

приведены в разделе 5 документа КИПР. 64641.020 РЭ «Антенны измерительные логопериодические П6-322, П6-322М. Руководство по эксплуатации»

Нормативные документы

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

КНПР.64641.020 ТУ Антенны измерительные логопериодические П6-322, П6-322М. Технические условия

Зарегистрировано поверок 3
Поверителей 2
Актуальность данных 16.09.2024
