| Номер в госреестре | 85047-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPB 245 |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения CPB 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения CPB 245 зав. № 8646964, 8646966, 8773464, 8773465, 8773466, 8773467, 8773468, 8773469, 1HSE 8795831, 1HSE 8795833, 1HSE 8795834
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо цифро-буквенного обозначения.

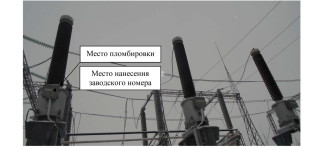

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |||
| 8646964, 8646966 | 8773464, 8773465, 8773466, 8773467, 8773468, 8773469 | 1HSE 8795831, 1HSE 8795833, 1HSE 8795834 | ||
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 | 220/V3 | 220/V3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 | 100/V3 | 100/V3 | |
| Номинальная частота йюм, Гц | 50 | 50 | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | 0,5 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 250 | 200 | 150 | 270 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | CPB 245 | 1 шт. |
| Паспорт | CPB 245 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ Техническая документация изготовителя
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
