| Номер в госреестре | 85056-22 |
| Наименование СИ | Системы измерений передачи данных |
| Обозначение типа СИ | NCG |
| Изготовитель | Huawei Technologies Co., Ltd., КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 30.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений передачи данных NCG (далее - СИПД) предназначены для измерений количества информации (передачи данных) с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
СИПД являются функциональными системами, входящими в состав сервера Huawei E9000 производства фирмы Huawei Technologies Co., Ltd. (далее - оборудование E9000).
СИПД реализует следующие функции: измерение количества информации, сбор подробной учетной информации; статистическую обработку данных о длительности сеансов и количестве информации; сортировку первичной учетной информации; запись, хранение, архивацию учетной информации; передачу учетной информации в автоматическую систему расчетов и на внешний носитель.
Принцип действия СИПД основан на регистрации IP-адреса абонента и данных измерений длительности сеанса передачи данных и количества переданного объёма данных.

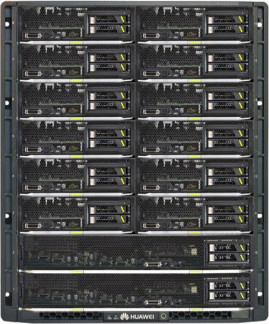

Конструктивно СИПД в виде плат-вычислителей общего назначения не имеет контурных разграничений в оборудовании E9000, которое размещается в общей аппаратной стойке. Внешний вид оборудования E9000 представлен на рисунке 1. Заводские номера средств измерений наносятся на заднюю панель конструктивных блоков, вставляемых в стойки шкафа для размещения оборудования E9000, в форме наклеек с цифро-буквенным обозначением номера.
Программное обеспечение (ПО) СИПД не содержит выделенной метрологической части ПО. Идентификационные данные ПО СИПД приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NCG |
| Номер версии (идентификационный номер) ПО | R21, R22, R23, R24, R25 |
| Цифровой идентификатор ПО | отсутствует |
| Алгоритм вычисления цифрового идентификатора ПО | отсутствует |
Конструкция оборудования E9000 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Оборудование E9000 размещается в защищенном от несанкционированного доступа помещении. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и основные технические характеристики приведены в таблице 2.
Таблица 2- Метрологические и основные технические характеристики СИПД
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой разности (расхождения) шкалы времени относительно национальной шкалы времени UTC(SU), с | ±1 |
| Диапазон измерений продолжительности сеанса передачи данных, с | от 1 до 3600 |
| Пределы допускаемой абсолютной погрешности измерений продолжительности сеанса передачи данных, с | ±1 |
| Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных), байт: - при К менее или равно 10 кбайт - при К более 10 кбайт | ±10 ±К-10"4 |
| Условия эксплуатации | По группе 3 ГОСТ 22261-94 |
| где К- количество переданной (принятой) информации (данных), байт | |
наносится в виде наклеек на эксплуатационную документацию и на шкаф оборудования E9000.
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений передачи данных NCG | - | 1 |
| Руководство по эксплуатации | 5295-025-7722634182-2021 РЭ | 1 |
| Паспорт | 5295-025-7722634182-2021 ПС | 1 |
приведены в разделе 3 руководства по эксплуатации 5295-025-7722634182-2021 РЭ.
Нормативные документы, устанавливающие требования к системам измерений передачи данных NCG
ГОСТ Р 8.873-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия Фирмы Huawei Technologies Co., Ltd.
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
