| Номер в госреестре | 85059-22 |
| Наименование СИ | Счетчики активной электрической энергии переменного тока статические однофазные многотарифные |
| Обозначение типа СИ | СИИС-1 |
| Изготовитель | Общество с ограниченной ответственностью "Современные Интеллектуальные Измерительные Системы" (ООО "СИИС"), г. Самара |
| Год регистрации | 2022 |
| Срок свидетельства | 30.03.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии переменного тока статические однофазные многотарифные СИИС-1 (далее - счетчики) предназначены для измерений активной энергии прямого направления в однофазных двухпроводных цепях переменного тока промышленной частоты, непосредственного включения, в однотарифном и многотарифном режимах.
Принцип действия счетчиков основан на преобразовании входных напряжений и силы переменного тока в цифровые коды и их последующей обработки микропроцессором. Конструктивно счетчики состоят из следующих узлов:
- пластмассового корпуса, состоящего из верхней и нижней сопрягаемых по периметру частей, прозрачного окна и съемной крышки зажимной колодки;
- платы модуля измерения и индикации с PLC или RF модемом, с жидкокристаллическим дисплеем, с зажимами интерфейсной линии, импульсного выхода счетчика, дискретного выхода для управления внешними устройствами, элементами аппаратной блокировки крышки верхней части корпуса;
- платы модуля питания;
- измерительных шунтов;
- встроенного реле нагрузки.
На лицевой панели корпуса расположены: информационная табличка, световой индикатор функционирования, элементы оптического порта, оптический телеметрический элемент, функциональные кнопки «Меню» и «Выбор».
Конструкция счетчиков обеспечивает возможность их установки на щитах и панелях. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационный щиток счетчика типографским способом в месте, указанном на рисунке 1.
Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Структура условного обозначения счётчиков: Тип счетчика-
Базовый (максимальный) ток, А:
СИИС-1 -X/X- X X X X X -X
5(60)-----------------------------5-60
5(100)--------------------------5-100
Наличие модемов:-
PLC модем-------------------------P
RF модем---------------------------R
Наличие измерительных элементов в нулевом проводе: Есть----------------------------------S
Наличие встроенного в счетчик реле нагрузки: Есть----------------------------------O
Наличие выхода управления внешними устройствами: Есть----------------------------------V
Наличие функции управлением освещением по расписанию: Есть ---------------------------------- L
Типе корпуса: Обычный------
Сплит------------------------------------------------------------------ В1
Сплит с розеткой--------------------------------------------------- В2

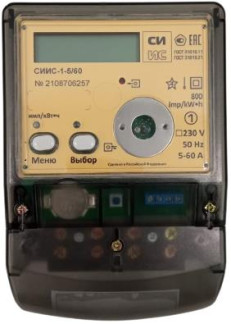

Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа
Счетчики имеют встроенное программное обеспечение (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1Ph Sh 2 46.hex |
| Номер версии (идентификационный номер ПО) | не ниже 2.46 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении активной энергии по ГОСТ 31819.21-2012 | 1 |
| Номинальное напряжение (Ином), В | 230 |
| Установленный рабочий диапазон напряжений, В | от 0,9-ином до 1,1-ином |
| Предельный рабочий диапазон напряжений | от 0,7-ином до 1,2•ином |
| Базовый ток (1б), А | 5 |
| Максимальный ток (1макс), А | 60, 100 |
| Наименование характеристики | Значение |
| Номинальная частота сети, Гц | 50 |
| Постоянная счетчика по импульсному выходу, имп./(кВт ч) [имп./(кварч)] | 800 |
| Порог чувствительности счетчиков | 0,004 1б |
| Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество тарифов | от 1 до 4 |
| Количество тарифных зон | от 1 до 48 |
| Полная мощность, потребляемая счетчиком, ВА, не более: | |
| - по цепям напряжения | 6,0 |
| - по цепям тока | 0,5 |
| Габаритные размеры, мм, не более | |
| - высота | 182 |
| - ширина | 121 |
| - глубина | 61 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +70 |
| - относительная влажность, % | от 0 до 95 |
наносится на информационную табличку счетчиков методом типографской печати или другим способом, не ухудшающим качество знака и на титульных листах эксплуатационной документации, печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик активной электрической энергии переменного тока статический однофазный многотарифный | СИИС-1 | 1 шт. |
| Паспорт | 28607761.001 ПС | 1 экз. |
| Руководство по эксплуатации | 28607761.001 РЭ | 1 экз. |
указаны в вводной части руководства по эксплуатации.
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ТУ 26.51-001-28607761-2021 Счетчики активной электрической энергии переменного тока статические однофазные многотарифные СИИС-1. Технические условия.
| Зарегистрировано поверок | 72 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
