Резервуары стальные горизонтальные цилиндрические РГС, 85060-22

Назначение

Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 3 м3, 4,6 м3, 5 м3, 8 м3, 12 м3, 12,5 м3, 12,7 м3, 20 м3, 25 м3, 40 м3.

Резервуары стальные горизонтальные цилиндрические РГС представляют собой горизонтальные стальные сосуды цилиндрической формы с днищами подземного исполнения, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.

Резервуары стальные горизонтальные цилиндрические РГС имеют несколько модификаций: РГС-3, РГС-4,6, РГС-5, РГС-8, РГС-12, РГС-12,5, РГС-12,7, РГС-20, РГС-25, РГС-40 в зависимости от вместимости.

Резервуары стальные горизонтальные цилиндрические РГС, модификаций РГС-3 зав.№№ VII, 29105, Р-5, РГС-20 зав.№№ 1, 3, РГС-25 зав.№№ XV, 1, 3, РГС-40 зав.№№ 2, 4 расположены на территории ЛПДС «Унеча» БРУ АО «Транснефть-Дружба», 243214, Брянская область, Унечский район, п/о Высокое.

Резервуары стальные горизонтальные цилиндрические РГС, модификаций РГС-4,6 зав.№ 17а, РГС-5 зав.№ 1 А, РГС-8 № 40, РГС-12,5 зав.№ 58836, РГС-12,7 зав.№ 17, РГС-25 зав.№ 18 расположены на территории ЛПДС «Стальной Конь» БРУ АО «Транснефть-Дружба», 302507, Орловская область, Орловский район, п. Стальной Конь.

Резервуары стальные горизонтальные цилиндрические РГС, модификации РГС-12 зав.№№ 1, 2, РГС-25 зав.№ 3 расположены на территории ЛПДС «8-Н» БРУ АО «Транснефть-Дружба», 243315, Брянская область, Унечский район, с. Найтоповичи.

Резервуары стальные горизонтальные цилиндрические РГС, модификаций РГС-25 зав.№№ 1, 2 расположены на территории НПС «Новозыбков» БРУ АО «Транснефть-Дружба», 243003, Брянская область, Новозыбковский муниципальный район, Тростанское сельское поселение, п. Дружба, д. 4.

Заводские номера резервуаров стальных горизонтальных цилиндрических РГС наносятся печатным способом в паспорт и аэрографическим или ударным способом на металлическую табличку.

Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.

Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-3 зав.№№ 29105, VII, РГС-4,6 зав.№ 17а, РГС-5 зав.№ 1А, РГС-8 зав.№ 40, РГС-12,7 зав.№ 17, РГС-20 зав.№№ 1, 3, РГС-25 зав.№ 18, РГС-40 зав.№ 4 с усеченно-коническими днищами представлен на рисунке 1.

Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-3 зав.№ Р-5, РГС-12 зав.№№ 1, 2, РГС-12,5 зав.№ 58836, РГС-25 зав.№ 3 с конусными днищами представлен на рисунке 2.

Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-25 зав.№№ 1, 3, XV, РГС-40 зав.№ 2 со сферическими днищами представлен на рисунке 3.

Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификации РГС-25 зав.№№ 1, 2 с плоскими днищами представлен на рисунке 4

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций РГС-3 зав.№ Р-5, РГС-12 зав.№№ 1, 2, РГС-12,5 зав.№ 58836, РГС-25 зав.№ 3

Рисунок 3 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификаций

РГС-25 зав.№№ 1, 3, XV, РГС-40 зав.№ 2

L 3-

Рисунок 4 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС, модификации

РГС-25 зав.№№ 1, 2

Фотографии горловин, замерных люков и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС представлены на рисунках 5-25.

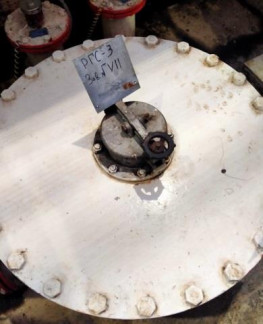

Рисунок 6 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-3 зав.№ 29105

Рисунок 9 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5 зав.№ 1А

Рисунок 15 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-20 зав.№ 1

Рисунок 1 7 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25 зав.№ XV

Рисунок 18 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25 зав.№ 1 (расположен

на территории ЛПДС «Унеча»)

Рисунок 20 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25 зав.№ 2

Рисунок 21 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25 зав.№ 3 (расположен

на территории ЛПДС «Унеча»)

Рисунок 23 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-25 зав.№ 18

Рисунок 24 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-40 зав.№ 2

Рисунок 25 - Фотография горловины, замерного люка и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-40 зав.№ 4

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 3 паспорта

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
