Дефектоскопы ультразвуковые УСД, 85073-22

Назначение

Дефектоскопы ультразвуковые УСД (далее - дефектоскопы) предназначены для измерений глубины и координат залегания дефектов типа нарушения сплошности, измерений толщины изделий, а также для контроля однородности материалов, полуфабрикатов, готовых изделий и сварных соединений.

Описание

Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.

Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа. В многоканальных моделях, эту связь выполняет коммутатор (внешний или внутренний) генератора и усилителя, предназначенный для выбора в каждом канале заданных преобразователей.

Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа.

Процессорный модуль выполняет окончательный анализ поступающих результатов и выводит их на экран, сохраняет, при необходимости, в энергонезависимую память, а также обеспечивает интерфейс пользователя к управлению параметрами работы дефектоскопа.

Конструктивно дефектоскопы состоят из электронного блока и подключаемого к нему преобразователя. Каждый дефектоскоп снабжен разъемом для подключения преобразователя, разъемом подключения внешнего блока питания и интерфейсными разъемами USB.

Дефектоскопы выпускаются в следующих модификациях: УСД-50 XX, УСД-46 XX, УСД-20 XX и УСД-10 ХХ, которые отличаются условиями эксплуатации, частотным диапазоном, габаритными размерами, интерфейсом измерительной части и версией программного обеспечения.

УСД-50 XX - ультразвуковой дефектоскоп с возможностью подключения двухкоординатных сканеров, функциями АРД, TOFD:

УСД-50 IPS - базовая модель классического дефектоскопа;

УСД-50 LFS - базовая модель низкочастотного классического дефектоскопа;

УСД-50 ФР - модель с возможностью работы с фазированными решетками.

УСД-46 XX- облегченная по габаритам и массе модель без возможности подключения сканеров:

УСД-46 Pro - классический высокочастотный дефектоскоп;

УСД-46 ФР - дефектоскоп с возможностью работы с фазированными решетками;

УСД-46 LF - низкочастотный классический дефектоскоп;

УСД-46 Lite - упрощенная модель.

УСД-20 ХХ - портативный дефектоскоп:

УСД-20 - портативный дефектоскоп с функцией толщиномера:

УСД-20СТ - портативный низкочастотный дефектоскоп со специальным ПО для контроля строительных конструкций;

УСД-20 LF - портативный низкочастотный дефектоскоп для контроля композитных материалов.

УСД-10 ХХ - упрощенная модель портативного дефектоскопа:

УСД-10 RF - упрощенная модель портативного высокочастотного дефектоскопа;

УСД-10 LF - упрощенная модель портативного низкочастотного дефектоскопа для контроля композитных материалов

С дефектоскопами могут использоваться пьезоэлектрические преобразователи производства ООО «НВП «КРОПУС», работающие на частотах от 0,02 до 5 МГц для низкочастотных версий и на частотах от 0,4 до 20 МГц для высокочастотных.

Наименование дефектоскопа, модификация и заводской номер в числовом формате указаны на этикетке на задней панели прибора. На передней панели - условное дизайнерское обозначение серии дефектоскопов.

Общий вид дефектоскопов представлен на рисунке 1.

Пломбирование дефектоскопов не предусмотрено.

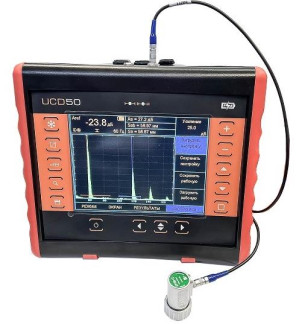

Рисунок 1 - Общий вид дефектоскопов ультразвуковых серии УСД

Цвет корпуса электронного блока может отличаться от представленного на рисунке.

Программное обеспечение

В дефектоскопах установлено программное обеспечение, которое выполняет функции установки параметров работы каналов дефектоскопа, синхронизации работы каналов блока контроля с заданной частотой, чтения результатов работы каналов, записи протокола контроля и вывода информации на дисплей в реальном времени (параметры настроек, электронный самописец, вид сигнала в выбранном канале).

За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопов. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

* - тип и количество преобразователей определяются при заказе.

Сведения о методах измерений

раздел 6 Руководства по эксплуатации.

Нормативные документы

ТУ 4276-047-33044610-20 «Дефектоскопы ультразвуковые УСД. Технические условия»
