| Номер в госреестре | 85079-22 |
| Наименование СИ | Аппаратура контроля за работой гидроамортизаторов КУНИ.421453.095 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное государственное унитарное предприятие Экспериментальный завод научного приборостроения со Специальным конструкторским бюро Российской академии наук (ФГУП ЭЗАН), Московская обл., г. Черноголовка |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура контроля за работой гидроамортизаторов КУНИ.421453.095 (далее - АКГ А) предназначена для измерений значений линейных перемещений поршней гидроамортизаторов и вязкоупругих демпферов, температуры в зонах смешения теплоносителей, для измерительных аналого-цифровых преобразований сигналов силы постоянного электрического тока.
Принцип действия АКГ А основан на последовательных преобразованиях измеряемых величин в цифровой код.
Измерительные каналы (ИК) АКГА состоят из:
- первичных измерительных преобразователей (ПИП), осуществляющих преобразование измеряемых величин в электрические сигналы;
- вторичной части ИК (ВИК), включающей в себя измерительные и вычислительные компоненты, средства обработки, хранения и отображения измерительной информации.
ПИП и ВИК соединяются проводными линиями связи.
В состав ИК АКГ А входят следующие ПИП:
- термопреобразователи сопротивления (ТС) СП-02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФИФ ОЕИ (рег. №) 20261-00) в составе сборок СБ210 ТС с головками клеммными;
- преобразователи измерительные линейных перемещений индуктивные (ПЛП) серии SM100, SM200, RM100 или RM200.
В состав ВИК АКГ А входят следующие измерительные и вычислительные компоненты, средства обработки, хранения и отображения измерительной информации:
- модули аналогового ввода TK-AIN2-2-100mm, ТК-АЖ2-2-200шш, ТК-АМ-4-20шА;
- модули аналогового ввода SN-AI-4-Pt500;
- панельные компьютеры (ПК);
- дополнительные устройства: модули микропроцессорные, модули дискретного ввода и дискретного вывода, система бесперебойного питания 24 В, модули источника питания, распределители питания, шлюзы, коммутаторы Ethernet, клеммные колодки.

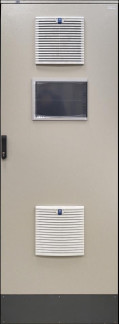

Компоненты ВИК АКГА размещены в двух напольных промышленных шкафах (шкаф № 1 и шкаф № 2).
АКГА реализует следующие функции:
- измерение значений линейных перемещений и температуры;
- аналого-цифровое преобразование сигналов силы постоянного электрического
тока;
- отображение измерительной информации на графическом дисплее ПК, представление информации о работе оборудования;
- обмен информацией с системой автоматизированного контроля остаточного ресурса (САКОР).
Максимальное количество ИК АКГА с учетом возможности использования резервных каналов - 144. Полный перечень ИК АКГА приведен в руководстве по эксплуатации.
Пломбирование АКГА не предусмотрено.
Нанесение знака поверки на АКГА не предусмотрено.
Заводской номер АКГА, состоящий из цифр, указывается в формуляре на АКГА типографским способом.
Метрологически значимым для АКГА является программное обеспечение (ПО) верхнего уровня, устанавливаемое на панельный компьютер, и встроенное ПО микроконтроллеров (ВПО), установленных в модулях аналогового ввода.
Программирование микроконтроллеров осуществляется на заводе-изготовителе специальным программатором на этапе наладки АКГА, техническая возможность модификации ВПО в дальнейшем отсутствует. Таким образом, конструкция АКГА исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
ПО верхнего уровня реализовано на базе SCADA системы «Sonata» и служит для вывода измерительной информации на графические дисплеи ПК.
Для защиты промышленных шкафов АКГА предусмотрено закрытие дверей на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь. В ПО верхнего уровня реализован контроль версий и контрольных сумм ПО модулей, а также сигнализация и отключение модуля при несовпадении значений, исключающие возможность несанкционированной замены. Для доступа к ПО верхнего уровня организована аутентификация пользователей и разграничение прав доступа.
Уровень защиты ПО АКГА от преднамеренных и непреднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики АКГ А оцениваются с учетом влияния ПО всех компонентов, входящих в состав АКГ А.
Идентификационные данные ПО верхнего уровня приведены в таблице 1.
На графических дисплеях ПК идентификационные данные ПО верхнего уровня выводятся в виде закодированного обозначения, представляющего собой строку с наименованием, номером версии и номером редакции ПО, разделенными символами дефиса и точки (общий вид обозначения КУНИ.505200.114-01.01). Номер версии ПО характеризует поколение ПО и относится к метрологически значимой части, которая остается неизменной на протяжении всего срока эксплуатации АКГА. Редакция ПО характеризует обновление ПО при незначительном изменении его функциональности и программной документации на него и относится к метрологически незначимой части, которая может быть изменена в связи с производственной необходимостью.
Таблица 1 - Идентификационные данные ПО верхнего уровня
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | КУНИ.505200.114 |
| Номер версии (идентификационный номер) ПО | 01 |
| Номер редакции ПО (не ниже) | 01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики АКГ А
| Наименование характеристики | Значение |
| ИК линейных перемещений | |
| Диапазоны измерений, мм | от 0 до 100 от 0 до 200 |
| Состав ИК - для диапазона от 0 до 100 мм - для диапазона от 0 до 200 мм | SM100/RM100 => ТК-ЛЕ^^- 100mm => 16 бит => видеокадр на дисплее ПК SM200/RM200 => ТК-AIN2-2-200mm => 16 бит => видеокадр на дисплее ПК |
| Пределы допускаемой абсолютной погрешности ИК в условиях эксплуатации, мм | ±4,0 |
| ИК температуры | |
| Диапазон измерений, °С | от 0 до +400 |
| Тип ПИП | ТС СП-02 (НСХ 100П, КД А) |
| Выходной сигнал ПИП (входной сигнал ВИК), Ом | от 100,00 до 249,41 |
| Пределы допускаемой абсолютной погрешности ПИП в условиях эксплуатации, °С | ±(0,15 + 0,002 |t|) |
| Состав ВИК | => SN-AI-4-Pt500 => 16 бит => видеокадр на дисплее ПК |
| Пределы допускаемой абсолютной погрешности ВИК в условиях эксплуатации, °С | ±0,8 |
| Пределы допускаемой абсолютной погрешности ИК в условиях эксплуатации, °С | ±4,0 |
| Каналы преобразования сигналов силы постоянного электрического тока | |
| Диапазон преобразований, мА | от 4 до 20 |
| Состав канала | => ТК-AIN-4-20mA => 16 бит => видеокадр на дисплее ПК |
| Пределы допускаемой приведенной погрешности канала в условиях эксплуатации, % от диапазона преобразования | ±0,2 |
| Примечание - t - измеренное значение температуры, °С; КД - класс допуска; НСХ - номинальная статистическая характеристика ТС по ГОСТ 6651-2009 | |
| Наименование характеристики | Значение |
| Параметры электрического питания промышленных шкафов с компонентами ВИК: - напряжение переменного тока, В - частота переменного тока, Г ц | от 187 до 242 от 47 до 51 |
| Условия эксплуатации промышленных шкафов с компонентами ВИК: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 до 80 от 84 до 106,7 |
| Условия эксплуатации ПЛП: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от -40 до +150 до 100 |
| Примечание - условия эксплуатации ТС приведены в описании типа на ТС | |
наносится печатным способом на титульный лист документа КУНИ.421453.095 ФО «Аппаратура контроля за работой гидроамортизаторов. Формуляр».
Таблица 4 - Комплектность АКГА
| Наименование | Обозначение | Количество |
| Аппаратура контроля за работой гидроамортизаторов | КУНИ.421453.095 | 1 шт. |
| Руководство по эксплуатации | КУНИ.421453.095 РЭ | 1 экз. |
| Формуляр | КУНИ.421453.095 ФО | 1 экз. |
приведены в разделе 1.5 документа КУНИ.421453.095 РЭ «Аппаратура контроля за работой гидроамортизаторов. Руководство по эксплуатации».
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 8.565-2014 Государственная система обеспечения единства измерений. (ГСИ) Метрологическое обеспечение атомных станций. Основные положения
