| Номер в госреестре | 85088-22 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | HMC |
| Изготовитель | "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2022 |
| Срок свидетельства | 01.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые HMC предназначены для измерений напряжения постоянного тока, силы постоянного тока, среднего квадратического значения напряжения переменного тока, среднего квадратического значения силы переменного тока, электрического сопротивления постоянного тока, электрической емкости.
Принцип работы мультиметров цифровых HMC заключается в преобразовании входного аналогового сигнала в цифровую форму быстродействующим АЦП, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Конструктивно мультиметры цифровые HMC выполнены в виде портативных многофункциональных измерительных приборов в защищенном корпусе, питающихся от сети переменного тока. На лицевой панели мультиметров расположены: жидкокристаллический дисплей; функциональные клавиши; поворотный переключатель с курсорными клавишами; USB разъем; входные разъемы. На задней панели мультиметров расположены: выключатель питания; переключатель напряжения питания; разъем питания от сети переменного тока; разъемы интерфейсов. Управление мультиметрами осуществляется с лицевой панели или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ по интерфейсам USB, VCP, Ethernet, IEEE-488.
К данному типу мультиметров цифровых HMC относятся две модификации: HMC8012, HMC8012-G. Модификации отличаются отсутствием у HMC8012 и наличием у HMC8012-G интерфейса IEEE-488.
Знак поверки может наноситься на верхнюю панель мультиметров цифровых HMC.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр и информация о модификации СИ наносятся методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа мультиметры цифровые HMC имеют защитную наклейку завода-изготовителя, наносимую на место крепления лицевой панели к корпусу прибора.

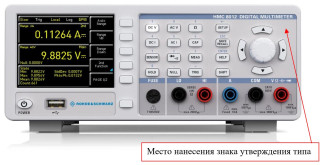

Общий вид мультиметров цифровых HMC, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.
Программное обеспечение «HMC8012 firmware» предназначено для управления режимами работы мультиметров цифровых HMC, выбора формы индикации и регистрации результатов измерений. Программное обеспечение «HMC8012 firmware» предназначено только для работы с мультиметрами цифровыми HMC и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик мультиметров цифровых HMC за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW HMC8012 |
| Номер версии (идентификационный номер) ПО | не ниже 1.400 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики в режиме измерения напряжения постоянного тока
| Наименование характеристики | Значение | |
| Разрешающая способность, в зависимости от поддиапазона измерений, В | от -0,4 до +0,4 В | 10'6 |
| от -4 до +4 В | 10'5 | |
| от -40 до +40 В | 10'4 | |
| от -400 до +400 В | 10'3 | |
| от -1000 до 1000 В | 10'2 | |
| Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от поддиапазона измерений, В | от -0,4 до +0,4 В | ± (0,00015 • Х + 0,00002 • P) |
| от -4 до +4 В | ||
| от -40 до +40 В | ± (0,00020 • Х + 0,00002 • P) | |
| от -400 до +400 В | ||
| от -1000 до 1000 В | ± (0,00025 • Х + 0,00002 • P) | |
| Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости от поддиапазона измерений, В | от -0,4 до +0,4 В | ± (0,00001 • Х + 0,000005 • P) |
| от -4 до +4 В | ± (0,000008 • Х + 0,000003 • P) | |
| от -40 до +40 В | ± (0,00001 • Х + 0,000005 • P) | |
| от -400 до +400 В | ± (0,000015 • Х + 0,000005 • P) | |
| от -1000 до 1000 В | ||
| Примечания: 1) X - измеренное значение напряжения постоянного тока, В; 2) P - верхний предел поддиапазона измерений, В. | ||
Таблица 3 - Метрологические характеристики в режиме измерения среднего квадратического значения напряжения переменного тока
| Наименование характеристики | Значение | |
| Разрешающая способность, в зависимости от поддиапазона измерений, В | от 0,04 до 0,4 В | 10-6 |
| от 0,4 до 4 В | 10-5 | |
| от 4 до 40 В | 10-4 | |
| от 40 до 400 В | 10-3 | |
| от 75 до 750 В | 10-2 | |
| Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от диапазона частот, В | от 10 до 20 Гц включ. | ± (0,03 • Х + 0,0005 • P) |
| св. 20 до 45 Гц включ. | ± (0,015 • Х + 0,0005 • P) | |
| св. 45 Гц до 20 кГц включ. | ± (0,003 • Х + 0,0005 • P) | |
| св. 20 до 50 кГц включ. | ± (0,01 • Х + 0,0005 • P) | |
| св. 50 до 100 кГц | ± (0,03 • Х + 0,0005 • P) | |
| Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости от диапазона частот, В | от 10 до 20 Гц включ. | ± (0,0001 • Х + 0,0001 • P) |
| св. 20 до 45 Гц включ. | ||
| св. 45 Гц до 20 кГц включ. | ||
| св. 20 до 50 кГц включ. | ± (0,0002 • Х + 0,0001 • P) | |
| св. 50 до 100 кГц | ± (0,0005 • Х + 0,0001 • P) | |
| Примечания: 1) X - измеренное среднее квадратическое значение напряжения переменного тока, В; 2) P - верхний предел поддиапазона измерений, В. | ||
Таблица 4 - Метрологические характеристики в режиме измерения силы постоянного тока
| Наименование характеристики | Значение | |
| Разрешающая способность, в зависимости от поддиапазона измерений, А | от -0,02 до +0,02 А | 10'7 |
| от -0,2 до +0,2 А | 10'6 | |
| от -2 до +2 А | 10'5 | |
| от -10 до +10 А | 10'4 | |
| Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от поддиапазона измерений, А | от -0,02 до +0,02 А | ± (0,0005 • Х + 0,0001 • P) |
| от -0,2 до +0,2 А | ||
| от -2 до +2 А | ± (0,0025 • Х + 0,0007 • P) | |
| от -10 до +10 А | ||
| Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости от поддиапазона измерений, А | от -0,02 до +0,02 А | ± (0,00008 • Х + 0,00001 • P) |
| от -0,2 до +0,2 А | ||
| от -2 до +2 А | ± (0,00012 • Х + 0,000015 • P) | |
| от -10 до +10 А | ± (0,0001 • Х + 0,00001 • P) | |
| Примечания: 1) X - измеренное значение силы постоянного тока, А; 2) P - верхний предел поддиапазона измерений, А. | ||
| Наименование характеристики | Значение | |
| Разрешающая способность, в зависимости от поддиапазона измерений, А | от 0,002 до 0,02 А | 10-7 |
| от 0,02 до 0,2 А | 10-6 | |
| от 0,2 до 2 А | 10-5 | |
| от 1 до 10 А | 10-4 | |
| Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от диапазона частот, А | от 20 до 40 Гц включ. | ± (0,015 • Х + 0,0005 • P) |
| св. 40 Гц до 1 кГц включ. | ± (0,005 • Х + 0,0005 • P) | |
| св. 1 до 5 кГц включ. | ± (0,015 • Х + 0,0005 • P) | |
| св. 5 до 10 кГц | ± (0,025 • Х + 0,0005 • P) | |
| Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от 28 °С до +55 °С, А | ± (0,0001 • Х + 0,0001 • P) | |
| Примечания: 1) X - измеренное среднее квадратическое значение силы переменного тока, А; 2) P - верхний предел поддиапазона измерений, А. | ||
Таблица 6 - Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока_
| Наименование характеристики | Значение | |
| Разрешающая способность, в зависимости от поддиапазона измерений, Ом | от 0 до 400 Ом | 10-3 |
| от 0 до 4 кОм | 10-2 | |
| от 0 до 40 кОм | 0,1 | |
| от 0 до 400 кОм | 1 | |
| от 0 до 4 МОм | 10 | |
| от 0 до 40 МОм | 102 | |
| от 0 до 250 МОм | 103 | |
| Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от поддиапазона измерений, Ом | от 0 до 400 Ом | ± (0,0005 • Х + 0,00005 • P) |
| от 0 до 4 кОм | ± (0,00015 • Х + 0,00002 • P) | |
| от 0 до 40 кОм | ||
| от 0 до 400 кОм | ± (0,0003 • Х + 0,00003 • P) | |
| от 0 до 4 МОм | ± (0,0006 • Х + 0,00005 • P) | |
| от 0 до 40 МОм | ± (0,0025 • Х + 0,00003 • P) | |
| от 0 до 250 МОм | ± (0,02 • Х + 0,0001 • P) | |
| Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28 °С до +55 °С, в зависимости от поддиапазона измерений, Ом | от 0 до 400 Ом | ± (0,00002 • Х + 0,000005 • P) |
| от 0 до 4 кОм | ± (0,00002 • Х + 0,000002 • P) | |
| от 0 до 40 кОм | ||
| от 0 до 400 кОм | ||
| от 0 до 4 МОм | ||
| от 0 до 40 МОм | ± (0,00008 • Х + 0,000005 • P) | |
| от 0 до 250 МОм | ± (0,002 • Х + 0,000005 • P) | |
| Примечания: 1) X - измеренное значение электрического сопротивления постоянного тока; 2) P - верхний предел поддиапазона измерений. | ||
| Наименование характеристики | Значение | |
| Разрешающая способность, в зависимости от поддиапазона измерений, мкФ | от 0 до 5 нФ | 10'6 |
| от 0 до 50 нФ | 10'5 | |
| от 0 до 500 нФ | 10'4 | |
| от 0 до 5 мкФ | 10'3 | |
| от 0 до 50 мкФ | 10'2 | |
| от 0 до 500 мкФ | 0,1 | |
| Пределы допускаемой абсолютной основной погрешности измерений при температуре от +18 °С до +28 °С, в зависимости от поддиапазона измерений, мкФ | от 0 до 5 нФ | ± (0,02 • Х + 0,025 • P) |
| от 0 до 50 нФ | ± (0,01 • Х + 0,02 • P) | |
| от 0 до 500 нФ | ± (0,01 • Х + 0,005 • P) | |
| от 0 до 5 мкФ | ||
| от 0 до 50 мкФ | ||
| от 0 до 500 мкФ | ± (0,02 • Х + 0,01 • P) | |
| Пределы допускаемой дополнительной погрешности измерений в диапазонах от 0 °С до +18 °С и от +28°С до +55 °С, мкФ | ± (0,0002 • Х + 0,00002 • P) | |
| Примечания: 1) X - измеренное значение электрической емкости; 2) P - верхний предел поддиапазона измерений. | ||
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +28 от 0 до 80 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +0 до +55 от 0 до 80 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +70 от 0 до 90 |
| Масса, кг, не более | 2,7 |
| Габаритные размеры (ширинах высотах глубина), мм, не более | 222х88х280 |
| Параметры электрического - напряжение переменного тока, В питания: - частота переменного тока, Гц | 115±11,5/230±23 50/60 |
| Потребляемая мощность, Вт, не более | 25 |
| Время прогрева, ч | 1,5 |
наносится на лицевую панель мультиметров цифровых HMC в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мультиметр цифровой | модификация HMC8012 или HMC8012-G | 1 шт. |
| Измерительные кабели | HZ15 | 2 шт. |
| Кабель питания | - | 1 шт. |
| Диск CD с руководством по эксплуатации и программным обеспечением для управления мультиметром | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе “Описание функций прибора” руководства по эксплуатации.
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 03.09.2021 № 1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0'1 до 2-109 Гц
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110'16 до 100 А
Приказ Росстандарта от 14.05.2015 № 575 Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от Ы0'1 до 1 •106 Гц
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
