| Номер в госреестре | 85092-22 |
| Наименование СИ | Устройства контроля сопротивления изоляции |
| Обозначение типа СИ | УКСИ1629 |
| Изготовитель | Акционерное общество "Приборостроительный завод "ВИБРАТОР" (АО "ВИБРАТОР"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 01.04.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля сопротивления изоляции УКСИ1629 (далее - УКСИ1629) предназначены для измерений электрического сопротивления изоляции в электрических сетях переменного и постоянного тока.
УКСИ1629 предназначены для измерения и контроля эквивалентного сопротивления изоляции в электрических сетях переменного тока в диапазоне частот от 45 до 440 Гц с изолированной нейтралью, а также сетей постоянного тока, изолированных от земли.
УКСИ1629 могут быть установлены на щитах и пультах управления судов и энергообъектов.
УКСИ1629 могут использоваться для контроля как обесточенных, так и находящихся под рабочим напряжением одно- и трехфазных сетей переменного тока с напряжением от 0 до 690 В или постоянного тока с напряжением от 24 до 400 В.
Конструкция УКСИ1629 представляет собой щитовой прибор с цифровой индикацией, выполненный в пластмассовом корпусе. На лицевой панели размещены текстовый дисплей, цифровой индикатор, индикаторы состояний реле и кнопки. На задней панели размещены разъёмы для подключения: к контролируемой сети; питания; релейных выходов; цифрового интерфейса; аналогового выхода; дискретных входов.
Принцип действия УКСИ1629 в сетях переменного тока основан на том, что к контролируемой сети через измерительный шунт прикладывается измерительное напряжение постоянного тока относительно земли и измеряется отфильтрованное фильтром нижних частот напряжение постоянной составляющей сети относительно земли. В первый момент времени по мере заряда ёмкости сети измеряется рост напряжения постоянной составляющей, вычисляется постоянная времени и ёмкость сети. Для ускорения измерения по аппроксимирующей формуле вычисляется конечное значение напряжения заряда ёмкости, далее вычисляется значение эквивалентного сопротивления изоляции сети и выдается на цифровой индикатор на передней панели.
Принцип действия в сетях постоянного тока следующий. Цикл измерения состоит из двух тактов. В первом такте к контролируемой сети между её положительным полюсом и землей прикладывается измерительный шунт, по мере заряда-разряда ёмкости сети, через делитель и фильтр микроконтроллером измеряются напряжения полюсов сети относительно земли, вычисляется постоянная времени и ёмкость сети. Для ускорения измерения по аппроксимирующей формуле микроконтроллером вычисляются конечные значения напряжений полюсов сети относительно земли, вычисляется и запоминается отношение напряжения положительного полюса к напряжению отрицательного полюса. Во втором такте измерительный шунт прикладывается между отрицательным полюсом сети и землей, по мере заряда-разряда ёмкости сети снова измеряются напряжения полюсов относительно земли и вычисляется постоянная времени и ёмкость сети. Для ускорения измерения по аппроксимирующей формуле вычисляются конечные значения напряжений полюсов сети, вычисляется и запоминается отношение напряжения положительного полюса к напряжению отрицательного полюса. В результате по полученным отношениям напряжений микроконтроллером вычисляются сопротивления изоляции для положительного и отрицательного полюсов контролируемой сети, которые выдаются на текстовый дисплей. Вычисляется эквивалентное сопротивление изоляции и выводится на цифровой индикатор на передней панели.
Измеренные значения сопротивления выводятся на цифровой индикатор, в виде цифрового кода через интерфейс RS-485 с протоколом работы Modbus RTU и на аналоговые выходы с унифицированным сигналом 4-20 или 0-20 мА.
УКСИ1629 выпускаются в нескольких исполнениях:
«ОП» - оборудование, поставляемое на общепромышленные объекты;
«РМРС» - оборудование, поставляемое на объекты морского судоходства.
Пример условного обозначения УКСИ1629:
«УКСИ1629-Х»
где Х - напряжение питания сети:
1 - ~ 24 В;
2 - ~ 127 В;
3 - ~ 220 В;
4 - ~ 380 В;
5 - ~ 400 В;
6 - ~ 690 В.
Пример записи:
«Устройство контроля сопротивления изоляции УКСИ1629-1, напряжение питания сети 24 В, исполнение устройства «РМРС», с приемкой ОТК и Морской регистр, Обычная упаковка, ВРМЦ.411212.002 ТУ».
УКСИ1629 имеют настраиваемую предупредительную и аварийную сигнализацию (уставки), а также сигнализацию об ошибке. Сигнализации имеют релейные выходы типа переключающийся «сухой» контакт.
УКСИ1629 являются восстанавливаемыми, многофункциональными, одноканальными и предназначены для установки на щитах и в пультах под любым углом наклона к горизонту.

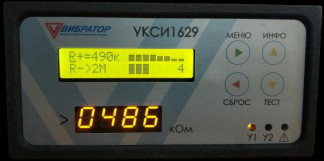

Общий вид УКСИ1629 представлен на рисунке 1.
Пломбировка УКСИ1629 и нанесение знака поверки осуществляется в соответствии с рисунком 1.
Каждый экземпляр УКСИ1629 идентифицирован, имеет заводской номер, нанесенный на табличку типографским способом, обеспечивающим его прочтение и сохранность в процессе эксплуатации.
1 - места пломбировки
2 - место нанесения знака поверки
3 - место нанесения знака утверждения типа
Программное обеспечение (далее - ПО) УКСИ1629 разделено на встроенное и внешнее. Встроенное ПО отвечает за работу УКСИ1629 в целом и выполняет функции сбора, обработки, хранения, передачи и отображения измеренных значений.
Внешнее ПО выполняет функции отображения измеренных значений, переданных по интерфейсу RS-485 на персональный компьютер в среде не ниже Microsoft Windows XP.
Всё ПО УКСИ1629 является метрологически значимым.
Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware UKSI1629.hex |
| Номер версии (идентификационный номер ПО) | 1.27B |
Идентификационные данные внешнего метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UKSI1629 User.exe |
| Номер версии (идентификационное номер ПО) | 1.0.0.0 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений электрического сопротивления в сетях переменного тока, кОм | от 0 до 9999 |
| Диапазон измерений электрического сопротивления в сетях постоянного тока, кОм | от 0 до 1000 |
| Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления*, %: - в диапазоне измерений от 0 до 999 кОм включ. - в диапазоне измерений св. 999 до 9999 кОм | ±5 ±10 |
| Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % | ±2,5 |
| Примечание. * нормирующим значением является верхний предел диапазона измерений. | |
| Наименование параметра | Значение |
| Диапазон изменения выходного сигнала на аналоговом выходе, мА | от 0 до 20 или от 4 до 20 |
| Диапазон напряжений контролируемой сети переменного тока, В | от 0 до 690 |
| Диапазон напряжений контролируемой сети постоянного тока, В | от 24 до 400 |
| Частота контролируемой сети переменного тока, Гц | от 45 до 440 |
| Номинальное значение напряжения питания постоянным/ переменным током, В | 24 |
| Номинальное значение напряжения питания переменным током, В | 127; 220; 380; 400; 690 |
| Допустимое отклонение напряжения питания, %, не более | ±10 |
| Потребляемая мощность, ВА, не более | 10 |
| Входное сопротивление в режиме ожидания, МОм, не менее | 20 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +35 от 30 до 90 от 84 до 106 (от 630 до 795) |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре (45±2) °С, % - относительная влажность воздуха при температуре (40±2) °С, %; - относительная влажность воздуха при температуре (25±2) °С, % - атмосферное давление, кПа (мм рт. ст.) | от -10 до +55 от 72 до 78 от 77 до 83 от 92 до 98 от 84 до 106 (от 630 до 795) |
| Габаритные размеры, мм, не более (ДхШхВ) | 144x72x120 |
| Масса, кг, не более | 0,9 |
| Средняя наработка на отказ в нормальных условиях эксплуатации, ч, не менее | 80 000 |
| Полный назначенный срок службы, лет, не менее | 10 |
| Степень защиты по ГОСТ 14254-2015: - корпуса - передней панели | IP20 IP54 |
| Примечание. Номинальное значение напряжения питания и род тока определяется исполнением. | |
наносится на табличку на верхней панели УКСИ1629 типографским способом и в центре титульного листа эксплуатационной документации типографским способом.
Комплектность УКСИ1629 приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля сопротивления изоляции | УКСИ1629-Х | 1 шт. |
| Комплект монтажных частей в составе: - розетка - розетка - розетка - розетка | GMVSTBW 2,5/ 2-ST-7,62 GMVSTBW 2,5/ 3-ST-7,62 BL 3.5/2F BL 3.5/03/180F | 4 шт. 3 шт. 1 шт. 2 шт. |
| Устройство контроля сопротивления изоляции УКСИ1629. Руководство по эксплуатации | ВРМЦ.411212.002 РЭ | 1 экз. |
| Устройство контроля сопротивления изоляции УКСИ1629. Паспорт | ВРМЦ.411212.002 ПС | 1 экз. |
| CD-диск с программным обеспечением и руководством оператора 05755097.00027-01-34-01 РО | - | 1 шт. |
| Свидетельство о типовом одобрении РМРС (копия)* | - | 1 экз. |
| Примечания. При поставке УКСИ1629 в один адрес поставляются один CD-диск на пять УКСИ1629, но не более двух CD-дисков на партию, один экземпляр руководства по эксплуатации и методики поверки на пять УКСИ1629, если иное количество не оговорено в договоре на поставку. * в случае поставки исполнения «РМРС» (в соответствии с условиями договора на поставку). | ||
приведены в разделе 3 документа ВРМЦ.411212.002 РЭ «Устройство контроля сопротивления изоляции УКСИ1629. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
ВРМЦ.411212.002 ТУ. Устройство контроля сопротивления изоляции УКСИ1629. Технические условия.
