| Номер в госреестре | 85097-22 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | RM |
| Изготовитель | Общество с ограниченной ответственностью "ИРЗ ТЭК" (ООО "ИРЗ ТЭК"), г. Ижевск |
| Год регистрации | 2022 |
| Срок свидетельства | 04.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры RM (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Принцип действия расходомеров основан на явлении возникновения вихревой структуры (дорожки Кармана) в потоке измеряемой среды, отекающей неподвижное препятствие определенной формы (тело обтекания). Частота следования вихрей за телом обтекания пропорциональна скорости потока, которой в свою очередь, пропорционален объем измеряемой среды и объемный расход.
Расходомеры состоят из первичного преобразователя расхода и вторичного измерительного преобразователя.
Первичный преобразователь расхода представляет собой измерительный участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления жидкости. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал во вторичный измерительный преобразователь.
Вторичный измерительный преобразователь принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объем жидкости в потоке и объемный расход жидкости, и преобразует их в цифровой сигнал передающегося посредствам частотной модуляции (FSK) по проприетарному протоколу. Так же присутствует интерфейс UART и RS 485 для отображения данных на внешнее устройство индикации.

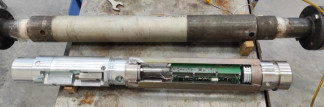

Общий вид расходомеров представлен на рисунке 1.
Заводской номер в числовом формате наносится на маркировочную табличку, закрепленную на корпусе расходомера, методом гравировки.
Обозначение мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
Рисунок 2 - Обозначение мест нанесения знака утверждения типа и заводского номера
Программное обеспечение расходомеров является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, вовремя работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МАВР-ПО |
| Номер версии (идентификационный номер) ПО | не ниже 21.ХХХ |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальный диаметр | DN 20 | DN 25 |
| Диапазон объемного расхода жидкости, м3/ч | от 0,8 до 8,5 | от 2,0 до 25,0 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости, % | ±2,5 | |
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость (вода) |
| Температура, °С | от 0 до +150 |
| Избыточное давление, МПа | от 0 до 60 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +150 |
| - относительная влажность, % | от 5 до 98 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 23 до 70 |
| Потребляемая мощность, ВА, не более | 10 |
| Габаритные размеры, мм, не более - высота | 105 |
| - ширина | 105 |
| - длина | 905 |
| Масса, кг, не более | 50 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 80000 |
наносится на маркировочную табличку, закрепленную на корпусе расходомера, методом гравировки и по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер | RM | 1 шт. |
| Руководство по эксплуатации | ЦВИЯ.468154.017 РЭ | 1 экз. |
| Паспорт | ЦВИЯ.468154.017 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа «Расходомеры RM. Руководство по эксплуатации» ЦВИЯ.468154.017 РЭ.
Нормативные документы, устанавливающие требования к расходомерам RM
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости ЦВИЯ.468154.017ТУ Расходомеры RM. Технические условия.
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
