| Номер в госреестре | 85128-22 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | PWR |
| Изготовитель | "Kikusui Electronics Corp.", Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 05.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока PWR (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных кнопок и поворотного переключателя, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку при помощи опции монтажа.
Источники выпускаются в ряде модификаций, отличающихся максимальной выходной мощностью, а также диапазонами установки выходных параметров - напряжения и силы тока.
Можно выделить 4 группы источников по 4 модификации в каждой группе, отличающихся максимальной выходной мощностью и общим видом:
- модификации с максимальной выходной мощностью 400 Вт:
PWR401L, PWR401ML, PWR401MH, PWR401H;
- модификации с максимальной выходной мощностью 800 Вт:
PWR801L, PWR801ML, PWR801MH, PWR801H;
- модификации с максимальной выходной мощностью 1200 Вт:
PWR1201L, PWR1201ML, PWR1201MH, PWR1201H;
- модификации с максимальной выходной мощностью 2000 Вт:
PWR2001L, PWR2001ML, PWR2001MH, PWR2001H.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими измерять одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева. Допускается параллельное и последовательное соединение источников.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающиеся регуляторы для установки выходных параметров, выходные разъемы для силы тока не более 10 А.
На задней панели источников расположены: выходные клеммы, клеммы для четырехпроводного подключения нагрузки, интерфейсы дистанционного управления, системная шина для объединения источников, разъем (или клеммы) для подключения к сети питания.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

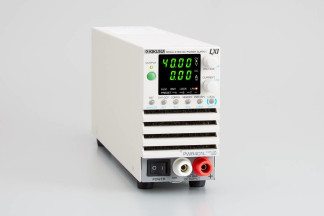

Общий вид источников, места нанесения знака утверждения типа, знака поверки и пломбировки представлены на рисунках 1 - 4.
Заводской (серийный) номер наносится на наклейку, расположенную на верхней панели корпуса источников.
Б
В
Рисунок 4 - Общий вид источников PWR2001L, PWR2001ML, PWR2001MH, PWR2001H, места нанесения знака утверждения типа (А), знака поверки (Б) и пломбировки (В)
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 1.00 |
PWR401H
Таблица 2 - Метрологические характеристики источников PWR401L, PWR401ML, PWR401MH,
| Наименование характеристики | Значение для модификаций | |||
| PWR401L | PWR401ML | PWR401MH | PWR401H | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон установки и измерений напряжения постоянного тока1), В | от 0 до 40 | от 0 до 80 | от 0 до 240 | от 0 до 650 |
| Диапазон установки и измерений силы постоянного тока1), А | от 0 до 40 | от 0 до 20 | от 0 до 5 | от 0 до 1,85 |
| Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,0005 UycT+0,0005 Unp) | |||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,002-иизм+0,05) | ±(0,002 • иизм+0,5) | ||
| Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока2), А | ±(0,005 Туст+0,001 Гпр) | |||
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,005 Гизм+0,08) | ±(0,005 Гизм+0,008) | ||
| Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке3), мВ | ±6 | ±10 | ±26 | ±67 |
| Нестабильность напряжения постоянного тока при изменении напряжения питания4), мВ | ±6 | ±10 | ±26 | ±67 |
| Примечания 1) Диапазоны установки и измерения напряжения и силы постоянного тока ограничены максимальной выходной мощностью источника; 2) При установке силы постоянного тока от 1 до 100 % от верхнего предела установки; 3) При изменении силы тока в нагрузке от 0 до 100 % от верхнего предела установки; 4) В диапазонах напряжения питания переменного тока от 85 до 135 В и от 170 до 264 В; Обозначения (здесь и далее в таблицах): Иуст - значение напряжения постоянного тока, установленное на выходе в режиме установки, В; Густ - значение силы постоянного тока, установленное на выходе в режиме установки, А; Иизм - значение напряжения постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, В; Гизм - значение силы постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, А; Unp - значение верхнего предела установки напряжения постоянного тока, В; Гпр - значение верхнего предела установки силы постоянного тока, А. | ||||
| 1 | 2 | 3 | 4 | 5 |
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±13 | ±9 | ±6 | ±5,4 |
| Нестабильность силы постоянного тока при изменении напряжения питания, мА | ±6 | ±4 | ±2,5 | ±2,2 |
| Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц, без нагрузки) | 5 | 5 | 20 | 50 |
| Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более (в полосе частот от 10 Гц до 1 МГц, при напряжении на выходе от 10 до 100 %) | 80 | 40 | 12 | 6 |
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки напряжения постоянного тока, В/°С | ±0,0001 UycT | |||
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки силы постоянного тока, А/°С | ±0,0001 IycT | |||
| Примечание 5) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения. | ||||
Таблица 3 - Метрологические характеристики источников PWR801L, PWR801ML, PWR801MH,
PWR801H
| Наименование характеристики | Значение для модификаций | |||
| PWR801L | PWR801ML | PWR801MH | PWR801H | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон установки и измерений напряжения постоянного тока1), В | от 0 до 40 | от 0 до 80 | от 0 до 240 | от 0 до 650 |
| Диапазон установки и измерений силы постоянного тока1), А | от 0 до 80 | от 0 до 40 | от 0 до 10 | от 0 до 3,70 |
| Примечание 1) Диапазоны установки и измерения напряжения и силы постоянного тока ограничены максимальной выходной мощностью источника | ||||
| 1 | 2 | 3 | 4 | 5 |
| Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,0005 ^UyeT+0,0005 •Unp) | |||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,002-Uh3m+0,05) | ±(0,002 • UroM+0,5) | ||
| Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока2), А | ±(0,005Туст+0,001 Тир) | |||
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,005Тизм+0,08) | ±(0,005Тизм+ +0,008) | ||
| Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке3), мВ | ±6 | ±10 | ±26 | ±67 |
| Нестабильность напряжения постоянного тока при изменении напряжения питания4), мВ | ±6 | ±10 | ±26 | ±67 |
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±21 | ±13 | ±7 | ±5,7 |
| Нестабильность силы постоянного тока при изменении напряжения питания, мА | ±10 | ±6 | ±3 | ±2,4 |
| Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц, без нагрузки) | 5 | 5 | 20 | 50 |
| Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более (в полосе частот от 10 Гц до 1 МГц, при напряжении на выходе от 10 до 100 %) | 160 | 80 | 24 | 12 |
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки напряжения постоянного тока, В/°С | ±0,0001 ^уст | |||
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки силы постоянного тока, А/°С | ±0,0001 Туст | |||
| Примечания 2) При установке силы постоянного тока от 1 до 100 % от верхнего предела установки; 3) При изменении силы тока в нагрузке от 0 до 100 % от верхнего предела установки; 4) В диапазонах напряжения питания переменного тока от 85 до 135 В и от 170 до 264 В; 5) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения. | ||||
Таблица 4 - Метрологические характеристики источников PWR1201L, PWR1201ML, PWR1201MH, PWR1201H_
| Наименование характеристики | Значение для модификаций | |||
| PWR1201L | PWR1201ML | PWR1201MH | PWR1201H | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон установки и измерений напряжения постоянного тока1), В | от 0 до 40 | от 0 до 80 | от 0 до 240 | от 0 до 650 |
| Диапазон установки и измерений силы постоянного тока1), А | от 0 до 120 | от 0 до 60 | от 0 до 15 | от 0 до 5,55 |
| Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,0005 UycT+0,0005 Unp) | |||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,002-иизм+0,05) | ±(0,002 • Иизм+0,5) | ||
| Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока2), А | ±(0,005Туст+0,001Тпр) | |||
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,005Тизм+ +0,8) | ±(0,005Тизм+0,08) | ±(0,005Тизм+ +0,008) | |
| Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке3), мВ | ±6 | ±10 | ±26 | ±67 |
| Нестабильность напряжения постоянного тока при изменении напряжения питания4), мВ | ±6 | ±10 | ±26 | ±67 |
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±29 | ±17 | ±8 | ±6,1 |
| Нестабильность силы постоянного тока при изменении напряжения питания, мА | ±14 | ±8 | ±3,5 | ±2,6 |
| Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц, без нагрузки) | 5 | 5 | 20 | 50 |
| Примечания 1) Диапазоны установки и измерения напряжения и силы постоянного тока ограничены максимальной выходной мощностью источника; 2) При установке силы постоянного тока от 1 до 100 % от верхнего предела установки; 3) При изменении силы тока в нагрузке от 0 до 100 % от верхнего предела установки; 4) В диапазонах напряжения питания переменного тока от 85 до 135 В и от 170 до 264 В. | ||||
| 1 | 2 | 3 | 4 | 5 |
| Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более (в полосе частот от 10 Гц до 1 МГц, при напряжении на выходе от 10 до 100 %) | 240 | 120 | 36 | 18 |
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки напряжения постоянного тока, В/°С | ±0,0001 UycT | |||
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки силы постоянного тока, А/°С | ±0,0001 Густ | |||
| Примечание 5) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения. | ||||
Таблица 5 - Метрологические характеристики источников PWR2001L, PWR2001ML, PWR2001MH, PWR2001H_
| Наименование характеристики | Значение для модификаций | |||
| PWR2001L | PWR2001ML | PWR2001MH | PWR2001H | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон установки и измерений напряжения постоянного тока1), В | от 0 до 40 | от 0 до 80 | от 0 до 240 | от 0 до 650 |
| Диапазон установки и измерений силы постоянного тока1), А | от 0 до 200 | от 0 до 100 | от 0 до 25 | от 0 до 9,25 |
| Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,0005 UycT+0,0005 Unp) | |||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,002-иизм+0,05) | ±(0,002 • иизм+0,5) | ||
| Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока2), А | ±(0,005Туст+0,001 Гпр) | |||
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,005 • Гизм+0, 8) | ±(0,005 Гизм+0,08) | ||
| Примечания 1) Диапазоны установки и измерения напряжения и силы постоянного тока ограничены максимальной выходной мощностью источника; 2) При установке силы постоянного тока от 1 до 100 % от верхнего предела установки. | ||||
| 1 | 2 | 3 | 4 | 5 |
| Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке3), мВ | ±6 | ±10 | ±26 | ±67 |
| Нестабильность напряжения постоянного тока при изменении напряжения питания4), мВ | ±6 | ±10 | ±26 | ±67 |
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±45 | ±25 | ±10 | ±6,9 |
| Нестабильность силы постоянного тока при изменении напряжения питания, мА | ±22 | ±12 | ±4,5 | ±2,9 |
| Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц, без нагрузки) | 5 | 5 | 20 | 50 |
| Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более (в полосе частот от 10 Гц до 1 МГц, при напряжении на выходе от 10 до 100 %) | 400 | 200 | 60 | 30 |
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки напряжения постоянного тока, В/°С | ±0,0001 UycT | |||
| Пределы допускаемой дополнительной температурной5) абсолютной погрешности установки силы постоянного тока, А/°С | ±0,0001 Туст | |||
| Примечания 3) При изменении силы тока в нагрузке от 0 до 100 % от верхнего предела установки; 4) В диапазонах напряжения питания переменного тока от 85 до 135 В и от 170 до 264 В; 5) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения. | ||||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная выходная мощность, Вт - модификации PWR401L, PWR401ML, PWR401MH, PWR401H | 400 |
| - модификации PWR801L, PWR801ML, PWR801MH, PWR801H | 800 |
| - модификации PWR1201L, PWR1201ML, PWR1201MH, PWR1201H | 1200 |
| - модификации PWR2001L, PWR2001ML, PWR2001MH, PWR2001H | 2000 |
| Параметры электрического питания | |
| - напряжение переменного тока, В | от 85 до 264 |
| - частота переменного тока, Г ц | от 47 до 63 |
| Наименование характеристики | значение |
| Потребляемая мощность, ВА, не более - модификации PWR401L, PWR401ML, PWR401MH, PWR401H - модификации PWR801L, PWR801ML, PWR801MH, PWR801H - модификации PWR1201L, PWR1201ML, PWR1201MH, PWR1201H - модификации PWR2001L, PWR2001ML, PWR2001MH, PWR2001H | 560 1120 1680 2800 |
| Габаритные размеры (длинахширинахвысота), мм, не более - модификации PWR401L, PWR401ML, PWR401MH, PWR401H - модификации PWR801L, PWR801ML, PWR801MH, PWR801H - модификации PWR1201L, PWR1201ML, PWR1201MH, PWR1201H - модификации PWR2001L, PWR2001ML, PWR2001MH, PWR2001H | 420x71x140 420x143x150 420x214x150 420x450x153 |
| Масса, кг, не более - модификации PWR401L, PWR401ML, PWR401MH, PWR401H - модификации PWR801L, PWR801ML, PWR801MH, PWR801H - модификации PWR1201L, PWR1201ML, PWR1201MH, PWR1201H - модификации PWR2001L, PWR2001ML, PWR2001MH, PWR2001H | 3 5.5 7.5 13 |
| Нормальные условия измерения: - температура окружающего воздуха, °C - относительная влажность, %, не более | от +18 до +28 80 |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха (без конденсации), не более | от 0 до +50 85 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность источников питания постоянного тока PWR
| Наименование | Обозначение | Количество |
| источник питания постоянного тока | модификация (по заказу): PWR401L, PWR401ML, PWR401MH, PWR401H, PWR801L, PWR801ML, PWR801MH, PWR801H, PWR1201L, PWR1201ML, PWR1201MH, PWR1201H PWR2001L, PWR2001ML, PWR2001MH, PWR2001H | 1 шт. |
| Кабель питания1) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ПР-12-2021МП | 1 экз. |
| Примечание 1) для источников с максимальной выходной мощностью не более 800 Вт | ||
приведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Техническая документация изготовителя
