| Номер в госреестре | 85129-22 |
| Наименование СИ | Счетчики электрической энергии статические однофазные |
| Обозначение типа СИ | TР71 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие Техноресурс" (ООО "НПП Техноресурс"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 06.04.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические однофазные TР71 (далее по тексту -счетчики) предназначены для измерений активной и реактивной энергии в однофазной двухпроводной электрической сети переменного тока в многотарифном режиме.
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением. Для получения количества потребляемой энергии производится вычисление мощности с последующим интегрированием ее значения по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.
Во входной измерительной цепи напряжения счетчиков используется прецизионный делитель напряжения, а во входной измерительной цепи тока - измерительный шунт. Для контроля потребления в цепи нейтрали используется измерительный трансформатор тока.
Счетчики состоят из первичных измерительных преобразователей напряжения и тока, специализированной интегральной схемы измерения, быстродействующего микроконтроллера, обрабатывающего цифровые сигналы для интегрирования измеренных величин, хранения результатов измерений в энергонезависимой памяти, отображения информации на жидкокристаллическом дисплее (далее по тексту - ЖКИ), поддержки часов реального времени и пр.
Счетчики обеспечивают учет потребляемой электроэнергии нарастающим итогом.
Питание электронной схемы счетчика производится от контролируемой сети. Для поддержания хода часов счетчика и сохранности накопленных данных при отсутствии напряжения в контролируемой сети предусмотрена работа счетчика от встроенного литиевого гальванического элемента с напряжением 3 В.
Микропроцессорное исполнение счетчиков делает его программируемым, что позволяет использовать счетчик с набором разнообразных рабочих и сервисных функций: контроля вскрытия крышки счетчика/зажимной платы, температуры, магнитного поля, дифференциального тока, дополнительное реле управления нагрузкой.
Счетчики могут эксплуатироваться автономно или в составе автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (далее по тексту
- АИИС КУЭ). Счетчики предназначены для использования в непрерывном круглосуточном режиме.
В состав счетчиков могут входить дополнительные устройства - коммуникационные модули, которые устанавливаются под крышку зажимной платы.
Основной постоянный коммуникационный канал счетчиков - RS-485. Сменные блоки связи обеспечивают дополнительные каналы PLC, GPRS, ZigBee, RF, LoRa, NB-IoT. Постоянный и один из сменных коммутационных каналов могут функционировать одновременно.
Счетчики оснащены сигнальными светодиодами (для активной и реактивной энергии), расположенными на его передней панели.
Жидкокристаллический дисплей счетчиков - кодово-символьный.
Оптический порт, расположенный на лицевой панели счетчиков, предназначен для связи со счетчиком во время его обслуживания, для прямого обмена данными, параметризации и обновления прошивки.
Счетчики ведут учет электрической энергии по действующим тарифам (до четырёх) с учетом наличия до двух сезонов, семи типов дней, до 30 особых дней, до 16 переключений тарифов в течение суток.
Типы исполнения счетчиков имеют условное обозначение на крышке и в паспорте счетчика конкретной модификации в виде буквенно-цифровой комбинации, определяемой при заказе счетчика. Обозначения модификаций счетчиков TР71 и описание функций, соответствующих им, приведены ниже.
Структура условного обозначения.
Х Х - Х - Х
ТР7
Наличие встроенного реле:
Без реле (не ставиться);
3 - с реле.
Базовый (максимальный ток):
1 - 5 (60) А;
2 - 5 (80) А.
Съемный модуль связи:
без съёмного модуля связи (не ставится)*;
P - PLC-модуль; G - GPRS-модуль;
Z - ZigBee-модуль; R - радиочастотный модуль;
L - LoRa-модуль; N - NB-IoT -модуль.
Код функциональности (разделение счетчиков по функциональности)
B - Base; S - Standard; M - Multifunctional.
Тип счётчика: 1 - однофазный Серия счётчика
коммуникационного модуля, соответствующий символ в
* В случае отсутствия обозначении счетчика не указывается.
Знак поверки наносится на винт в соответствии со схемой, представленной на рисунках 3 и 4, расположенный на лицевой панели корпуса счетчика, в виде оттиска клейма поверителя, а также в свидетельство и/или в паспорт счетчика в виде оттиска в соответствии с действующим законодательством.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на переднюю панель счетчиков методом офсетной печати.
Знак утверждения типа наносится на переднюю панель счетчика методом офсетной печати.

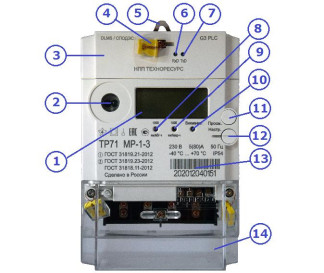

Общий вид счетчиков в стандартном корпусе приведен на рисунке 1.
Схема пломбирования от несанкционированного доступа счетчиков в стандартном корпусе представлена на рисунке 2.
Пломба энергоснабжающей организации
/ч
«Г
1Ш1КШ11
202012040151
Пломба завода изготовителя
Пломба завода изготовителя
Место нанесения знака утверждения типа
Встраиваемое программное обеспечение (далее - ПО) записывается в память микроконтроллера, с установкой бита защиты от считывания, до его монтажа на печатную плату. После установки бита защиты чтение и копирование ПО невозможно.
Корректировка метрологических коэффициентов, отвечающих за точность измерений, возможна только в процессе производства при снятом кожухе и установленной аппаратной перемычке. После удаления аппаратной перемычки и опломбировании корпуса изменение метрологических коэффициентов невозможно.
Изменение параметров пользователя, таких как тарифные расписания, исключительные дни, даты начала сезонов, текущие время и дата, интервалы усреднения мощности (профиля нагрузки), набор параметров, выводимых на индикацию в автоматическом режиме, время фиксации энергии на конец месяца, а также обнуление журналов событий, графиков нагрузки, значений энергетических параметров на конец месяца и конец суток возможно только после удаления пломбы энергоснабжающей организации, при наличии соответствующего ПО и знании паролей доступа к изменяемым параметрам.
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО счетчика
| Идентификационные данные (признаки) | Значение | |
| Для счетчиков с максимальным током 60 А | Для счетчиков с максимальным током 80 А | |
| Идентификационное наименование ПО | TEU0010312040140 | TEU0010312040150 |
| Номер версии (идентификационный номер ПО) | RUDZY271N2305[60] 1003 | RUDZY271N2305[80]1003 |
| Цифровой идентификатор ПО | 532A372F | A2873F53 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Класс точности при измерении активной электрической энергии по ГОСТ 31819.21-2012 | 1 |
| Класс точности при измерении активной электрической энергии по ГОСТ 31819.23-2012 | 2 |
| Номинальное напряжение, С/ном, В | 230 |
| Рабочий диапазон напряжений, В | от 0,70 Сном до 1,20 Сном |
| Номинальная значение частоты сети, Гц | 50 |
| Рабочий диапазон частоты сети, Гц | от 47,5 до 52,5 |
| Базовый ток, 1б, А | 5; 10 |
| Максимальный ток, 1макс, А | 60; 80 |
| Стартовый ток (порог чувствительности), А - по активной энергии - по реактивной энергии | 0,0047б 0,0057б |
| Постоянная счетчика, имп./кВт^ч (имп./квар^ч) | 1000 |
| Пределы допускаемой основной абсолютной погрешности измерений текущего времени за сутки, с | 0,5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений текущего времени за сутки, ^°C в сутки | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| 1 | 2 |
| Полная мощность, потребляемая цепью напряжения, В А, не более: - с коммуникационным модулем - без модуля | 30 10 |
| 1 | 2 |
| Активная мощность, потребляемая цепью напряжения, Вт, не более: с коммуникационным модулем - без модуля | 6 2 |
| Количество тарифов | 4 |
| Число сезонов | 2 |
| Степень защиты по ГОСТ 14254-2015: - корпус счетчика - зажимная плата счетчика - съемный модуль | IP54 (без всасывания) IP30 IP54 (без всасывания) |
| Длительность хранения информации при отключении питания, лет, не менее | 10 |
| Нормальные условия измерений: -температура окружающего воздуха, °С -относительная влажность (при +25 °С), %, не более | от +15 до +25 от 30 до 80 |
| Рабочие условия измерений: -температура окружающего воздуха, °С -относительная влажность (при +25 °С), %, не более | от -40 до +70 90 |
| Габаритные размеры, мм, не более: - ширина - высота - глубина | 132 209 70 |
| Масса, кг, не более | 0,7 |
| Средняя наработка на отказ, ч, не менее | 215000 |
| Средний срок службы, лет, не менее | 30 |
наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.
Таблица 4 - Комплектность счетчика
| Наименование | Обозначение | Комплектность |
| Счетчик электрической энергии статический однофазный ТР71 | -1) | 1 шт. |
| Паспорт | СПТА.431232.002-01 ПС | 1 экз. |
| Руководство по эксплуатации | QU 14.137:2020 РЭ | 1 экз. |
| 1) - Обозначение может изменяться в соответствии с заказом. | ||
приведены в разделе 4.1.1. документа QU 14.137:2020 РЭ. Руководства по эксплуатации
ГОСТ 22261-94 Средства измерение электрических и магнитных величин. Общие технические условия
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии ТУ 4228-001-04676119-2020 Счетчики электрической энергии статические однофазные ТР71. Технические условия
