| Номер в госреестре | 85141-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Акционерное общество "Салаватнефтемаш" (АО "Салаватнефтемаш"), Республика Башкортостан, г. Салават |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РГС-100, РГС-200 и представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуары оборудованы съемным теплоизоляционным покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары заводские РГС-100 заводские №№ Е-934, Е-935, Е-936, Е-937, Е-938, Е-939, Е-940, Е-941, Е-942, Е-943, Е-952, Е-953, Е-954, Е-955, Е-956, Е-957, Е-958, Е-959, РГС-200 заводские №№ 965, 966, 967, 968, 969, 970, 971, 972, 973, 974, 975, 976 расположены: г. Самара, ул. Грозненская, д. 25, АО «КНПЗ».

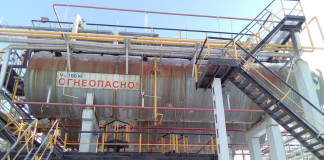

Общий вид резервуаров представлен на рисунке 1-2.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-100 зав.№ Е-934 | РГС-100 зав.№№ Е-935 - Е-937, Е-939 - Е-943, Е-952, Е-954, Е-955, Е-957, Е-959 | РГС-100 зав.№№ Е-938, Е-953, Е-956, Е-958 | |
| Номинальная вместимость, м3 | 100 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 0,1 до 99 м3 при геометрическом методе, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 5 до 99 м3, при геометрическом методе, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 3 до 99 м3, при геометрическом методе, % | ±0,25 | ||
| Наименование характеристики | Значение | |
| РГС-200 зав.№№ 965 - 969, 971, 972, 974 - 976 | РГС-200 зав.№№ 970, 973 | |
| Номинальная вместимость, м3 | 200 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 0,1 до 199 м3 при геометрическом методе, % | ±0,25 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 15 до 199 м3, при геометрическом методе, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 7 паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
