| Номер в госреестре | 85145-22 |
| Наименование СИ | Твердомеры Бринелля |
| Обозначение типа СИ | Duramin-3000 |
| Изготовитель | "Struers ApS", Дания |
| Год регистрации | 2022 |
| Срок свидетельства | 06.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Бринелля Duramin-3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры оборудованы выносным цифровым микроскопом для автоматического измерения диаметра отпечатка. Микроскоп соединен с твердомером, программное обеспечение которого используется для определения значения твердости.

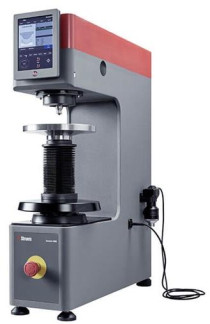

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и маркировочной таблички приведён на рисунке 1.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Duramin LT |
| Номер версии (идентификационный номер) ПО | не ниже v 2.53 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
| Шкала Бринелля | Испытательн ые нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % | Диапазон измерений твердости, HB(HBW) |
| HB(HBW) 2,5/62,5 | 613 | от 32 до 218 | |
| HB 2,5/187,5 HBW 2,5/187,5 | 1839 | от 95 до 450 от 95 до 650 | |
| HB(HBW) 5/62,5 | 613 | от 8 до 54 | |
| HB(HBW) 5/125 | 1226 | от 16 до 108 | |
| HB(HBW) 5/250 | 2452 | от 32 до 218 | |
| HB(HBW) 10/250 | 2452 | ±1 | от 8 до 54 |
| HB 5/750 HBW 5/750 | 7355 | от 95 до 450 от 95 до 650 | |
| HB(HBW) 10/500 | 4903 | от 16 до 108 | |
| HB(HBW) 10/1000 | 9807 | от 32 до 218. | |
| HB(HBW) 10/1500 | 14710 | от 48 до 326 | |
| HB 10/3000 HBW 10/3000 | 29420 | от 95 до 450 от 95 до 650 |
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости, HB (HBW) | ||||
| от 8 до 20 включ. | от 20 до 54 включ. | св. 54 до 108 включ. | св. 108 до 163 включ. | св. 163 до 218 включ.. | |
| Пределы допускаемой абсолю твердомеров, HB (HB | гной погрешности BW), (±) | ||||
| HB(HBW) 5/62,5; HB(HBW) 10/250 | 0,6 | 1,6 | - | - | - |
| HB(HBW) 5/125; HB(HBW) 10/500 | 0,6 | 1,6 | 3,2 | - | - |
| HB(HBW) 2,5/62,5; HB(HBW) 5/250; hb(hbw) 10/1000 | 1,6 | 3,2 | 4,9 | 6, 5 | |
| HB(HBW) 10/1500 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| HB(HBW) 2,5/187,5; HB(HBW) 5/750; hb(hbw)10/3000 | 3,2 | 4,9 | 6,5 | ||
Продолжение таблицы 3
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости, HB (HBW) | |||||
| св. 218 до 272 включ | св. 272 до 326 включ. | св. 326 до 380 включ. | св. 380 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | |
| Пределы допускаемой а твердомеров, H | бсолютной погрешности HB (HBW), (±) | |||||
| HB(HBW) 10/1500 | 8,2 | 9,8 | - | - | - | - |
| HB 2,5/187,5; HB 5/750; HB 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | ||
| HBW 2,5/187,5; HBW 5/750; HBW 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 |
| Примечание - Метрологические характеристики действительны для 5 измерений | ||||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +15 до +35 80 |
| Параметры электрического питания напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры твердомеров, мм, не более длина ширина высота | 641 185 790 |
| Масса, кг, не более | 130 |
наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер Бринелля | Duramin-3000 | 1 шт. |
| Цифровой микроскоп | - | 1 шт. |
| Принадлежности | - | 1 шт. |
| Руководство по эксплуатации | Duramin-3000 - 01 РЭ | 1 экз. |
приведены в документе Duramin-3000 - 01 РЭ «Твердомеры Бринелля Duramin-3000. Руководство по эксплуатации», глава 2.
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля Техническая документация фирмы-изготовителя
