| Номер в госреестре | 85159-22 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), г. Чебоксары |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей.
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; заливной люк, дыхательный клапан, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
ППЦ выпущены в 2 модификациях: 964875, SF3B, которые отличаются номинальной вместимостью и технически допустимой максимальной массой.
К ППЦ данного типа относятся:
- полуприцеп-цистерна 964875 зав. № X8A964875D0000018;
- полуприцеп-цистерна SF3B зав. № X8ASF2B38K0000756.

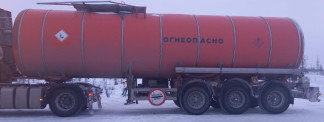

Общий вид ППЦ представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в паспорт транспортного средства типографским способом.
Указатель уровня налива
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| 964875 зав. № X8A964875D0000018 | SF3B зав. № X8ASF2B38K0000756 | |
| Номинальная вместимость, м3 | 36,5 | 37,5 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1 ,5 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| 964875 зав. № X8A964875D0000018 | SF3B зав. № X8ASF2B38K0000756 | |
| Технически допустимая максимальная масса, кг, не более | 41000 | 46090 |
| Условия эксплуатации: температура окружающей среды, °С | от -45 до +40 | |
наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | 964875 (SF3B) | 1 шт. |
| Запасные части, инструменты и принадлежности | — | 1 комплект |
| Формуляр | — | 1 экз. |
| Паспорт транспортного средства | — | 1 экз. |
приведены в разделе 2 «Основные сведения об изделии» формуляра.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкостив потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
