| Номер в госреестре | 85161-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Акционерное общество "Димитровградский завод химического машиностроения" (АО "Димитровградхиммаш"), Ульяновская обл., г. Димитровград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуары оборудованы съемным теплоизоляционным покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РГС-200 заводские №№ Е-1020, Е-1021, Е-1022, Е-1023, Е-1024 расположены: г. Самара, ул. Грозненская, д. 25, АО «КНПЗ».

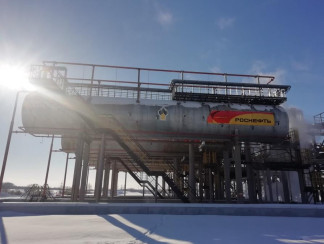

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| № Е-1020 | № Е-1021 | № Е-1022 | № Е-1023 | № Е-1024 | |
| Номинальная вместимость, м3 | 200 | ||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара РГС-200 от 0,1 до 200 м3, при геометрическом методе, % | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара РГС-200 от 8 до 200 м3, при геометрическом методе, % | ± 0,25 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 7 паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-200
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
