| Номер в госреестре | 85164-22 |
| Наименование СИ | Датчики уровня емкостного типа |
| Обозначение типа СИ | NivoCapa |
| Изготовитель | UWT GmbH, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 06.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня емкостного типа NivoCapa (далее по тексту - датчики) предназначены для непрерывного измерения уровня жидких и сыпучих продуктов, а также уровня раздела сред.
Принцип действия датчиков основан на измерении электрической емкости между электродами конденсатора, которыми служат измерительный зонд (далее - зонд) уровнемера и стенки резервуара. Изменение уровня контролируемой среды приводит к изменению емкости конденсатора, значение которой преобразуется в выходной аналоговый сигнал, пропорциональный уровню контролируемой среды.
Конструктивно датчики состоят из измерительного модуля (драйвер) для определения измеренных значений и микропроцессорного модуля для обработки результатов измерений. Обе части запрограммированы между собой и позволяют измерять электрическую емкость в пикофарадах, пропорциональную уровню измеряемой среды.
Зонд состоит из измерительной части и части с активным экраном, которая имеет фиксированную длину. Зонд подключен к измерительному модулю, и обеспечивает получение значений электрической емкости на всем диапазоне измерений относительно окружающей среды (стенки резервуара, измерительной/заземляющей трубы или проводящего материала).
Для взрывозащищенных исполнений, датчик комплектуется искрозащитным барьером.
Результаты измерений датчиков (посредством выходных аналоговых сигналов) передаются на внешние устройства отображения и управления технологическими процессами.
Серийные номера в виде цифрового кода наносятся на информационную табличку на корпусе драйвера методом печати.
Знак поверки наносится на свидетельство о поверке, в соответствии с действующим Порядком проведения поверки

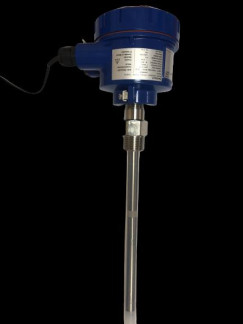

Общий вид датчиков и место нанесения серийных номеров представлены на рисунке 1
Рисунок 1 - Общий вид датчиков и место нанесения серийных номеров
Датчики содержат встроенное и внешнее программное обеспечение (далее по тексту -ПО). Метрологически значимым является только встроенное ПО. Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Встроенное ПО записывается в энергонезависимую память датчиков для хранения данных заводских настроек. Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации от электронного блока;
- формирование цифровых кодов выходного аналогового сигнала силы постоянного тока и выходных цифровых сигналов;
- настройку и диагностику аппаратной части датчиков.
Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.
Датчики обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО датчиков представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mcp300D 3300 |
| Номер версии (идентификационный номер) ПО | не ниже A0-5.S19 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (преобразований) уровня и уровня границы раздела сред, м | от 0 до 25 |
| Пределы допускаемой приведенной к полному диапазону измерений (преобразований) уровня и уровня границы раздела сред погрешности, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Аналоговый сигнал в виде силы постоянного тока, мА | от 4 до 20 от 20 до 4 |
| Напряжение питания постоянного тока, В | от 9,6 до 35 |
| Потребляемая мощность, ВА, не более | 500 |
| Габаритные размеры (электронного блока), мм. не более: - диаметр - высота (с учетом температурного компенсатора) | 135 277 |
| Габаритные размеры (зонда), мм. не более: - диаметр - длина | 34,5 25000 |
| Максимальная общая масса, кг, не более | 24 |
| Рабочие условия эксплуатации (электронного блока): - температура окружающей среды, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа | от -40 до +85 85 от 84 до 106 |
| Рабочие условия эксплуатации (зонда): - температура окружающей среды, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа | от -40/-201} до +85/+2002) 85 от 84 до 106 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 150000 |
| ^ - с уплотнением из FFKM 2) - с температурным компенсатором 1)2) - определяются по заказу потребителя | |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчики уровня емкостного типа | NivoCapa | 1 шт. |
| Руководство по эксплуатации и монтажу | - | 1 экз. |
| Паспорт | - | 1 экз |
приведены в разделе «Эксплуатация» Руководства по эксплуатации и монтажу
Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов Стандарт предприятия фирмы UWT GmbH, Германия
