| Номер в госреестре | 85165-22 |
| Наименование СИ | Преобразователи перемещения токовихревых |
| Обозначение типа СИ | WKN-142K2 |
| Изготовитель | "Shinkawa Sensor Technology, Inc.", Япония |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые WKN-142K2 (далее - преобразователи) предназначены для измерений виброперемещения и осевого смещения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерений. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения (силы тока).
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (трансмиттера) и соединительного кабеля. Датчик питается высокочастотным напряжением от трансмиттера. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
К составляющим данного типа относятся преобразователи, датчики которых имеют серийные номера W48C0851, W38С0653, W38C0654, а трансмиттеры имеют серийные номера W4872016, W4872015, W4872023.
Серийные номера датчиков в виде буквенно-цифрового обозначения, состоящие из символов латинского алфавита и арабских цифр, наносятся на этикетки кабелей датчика методом струйной печати, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Серийные номера трансмиттеров в виде буквенно-цифрового обозначения, состоящие из символов латинского алфавита и арабских цифр, наносятся на информационные таблички на корпусах трансмиттеров методом лазерной гравировки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

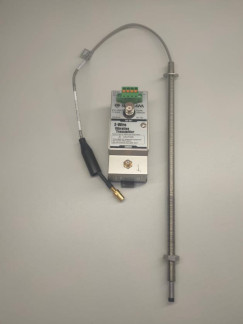

Общий вид преобразователей представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке, в соответствии с действующим Порядком проведения поверки.
Рисунок 1 - Общий вид преобразователей Пломбирование преобразователей не предусмотрено
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений осевого смещения, мм | от 0,3 до 1,7 |
| Номинальный коэффициент преобразования измерений осевого смещения, мВ/мкм | 7,87 |
| Пределы допускаемого отклонения действительного коэффициента преобразования измерений осевого смещения от номинального, % | ±6,5 |
| Диапазон измерений виброперемещения (Пик - Пик), мкм | от 1 до 125 |
| Пределы допускаемой относительной погрешности измерений виброперемещения (Пик - Пик), % | ±8 |
| Диапазон рабочих частот, Гц | от 5 до 6000 |
| Неравномерность амплитудно-частотной характеристики, дБ | ±3 |
| Примечание - Параметры указаны только для плоской контролируемой поверхности, выполненной из стали марки 38ХМ или 40ХФА. В других случаях параметр не нормируется | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Выходной сигнал в виде постоянного тока, мА | от 4 до 20 мА |
| Напряжение питания постоянного тока, В | от 12 до 35 |
| Рабочие условия эксплуатации (для трансмиттера): | |
| - температура окружающего воздуха, °С; | от 0 до +70 |
| - относительная влажность, %; | от 30 до 95 (без конденсации) |
| - атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия эксплуатации (для датчика): | |
| - температура окружающего воздуха, °С; | от -34 до +150 |
| - относительная влажность, %; | от 30 до 95 (без конденсации) |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры датчика, мм, не более: | |
| - диаметр наконечника | 102 |
| - длина | 50 |
| Габаритные размеры трансмиттера, мм, не более: | |
| - ширина | 38 |
| - длина | 90 |
| - высота | 47 |
| Масса, г, не более: | |
| - датчика с кабелем | 720 |
| - трансмиттера | 430 |
наносится на титульный лист паспорта преобразователя типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователи перемещения токовихревые WKN-142K2 в составе: | |
| - трансмиттеры | 3 шт. |
| - датчики | 3 шт. |
| - соединительные кабели | 3 шт. |
| Паспорт | 3 экз. |
приведены в разделе 10 «Принцип измерения» в паспорте на преобразователь.
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
