| Номер в госреестре | 85166-22 |
| Наименование СИ | Рабочий эталон единиц длины и ослабления в световоде |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рабочий эталон единиц длины и ослабления в световоде (далее - эталон) предназначен для воспроизведения и передачи единиц длины и ослабления в световоде при поверке и калибровке оптических рефлектометров.
Принцип действия эталона основан на формировании оптических импульсов с заданными значениями длительности и задержки по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов регулируется с помощью встроенных аттенюаторов, а ее изменение регистрируется измерительным оптическим приемником. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, генератор оптический из состава эталона (далее - генератор) выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе генератора. Генератор работает в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления. Поверяемый оптический рефлектометр соединяется с генератором при помощи одномодового оптического соединительного кабеля, входящего в комплект поставки эталона. Проверка динамического диапазона оптического рефлектометра производится путем определения диапазона от максимума до уровня шумов на получаемой рефлектограмме при подключении к рефлектометру оптического волокна.
В состав эталона входят:
- генератор оптический модели ОГ-2-4;
- катушка с одномодовым оптическим волокном (9/125 мкм) длиной 50 км;
- катушка с многомодовым оптическим волокном (50/125 мкм) длиной 10 км.
Конструктивно генератор выполнен в прямоугольном металлическом корпусе
настольно-переносного типа, а одномодовое и многомодовое оптическое волокно намотаны на стандартные катушки и оконцованы разъемами FC.
Управление работой генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля, входящего в комплект поставки.
Заводской номер эталона наносится печатным способом на заднюю панель корпуса генератора.
Общий вид эталона, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки представлены на рисунках 1 и 2.
По заявлению владельца эталона или лица, представившего его на поверку, на переднюю панель генератора наносится знак поверки.
Место Место
пломбирования нанесения знака
поверки

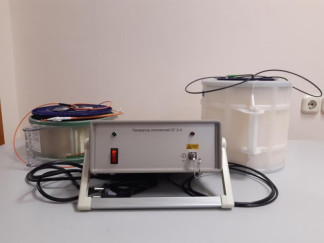

Рисунок 1 - Общий вид эталона, схема пломбировки от несанкционированного доступа,
обозначения места нанесения знака поверки
Программное обеспечение «OptiGen» (далее - ПО), входящее в состав эталона, выполняет функции установки параметров измерений, сбора и отображения измерительной информации в цифровом виде на экране ПК. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера генератора оптического и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса генератора оптического.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OptiGen |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 2 - Метрологические характеристики эталона
| Наименование характеристики | Значение |
| Рабочие длины волн оптического излучения, нм | 850±20, 1300±20, 1310±20, 1490±20, 1550±20, 1625±20 |
| Диапазон воспроизведения длины (расстояния), км | от 0,06 до 600 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния), м | ±(0,1+3 10-6 L)* |
| Диапазон измерений ослабления оптического излучения, дБ | от 0,5 до 25 |
| Пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения, дБ | ±0,015А** |
| * где L- значение воспроизводимой длины, м; ** где А-измеряемое ослабление, дБ. | |
Таблица 3 - Основные технические характеристики эталона
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - генератор оптический ОГ-2-4 (длинахширинахвысота) - катушка с одномодовым оптическим волокном (9/125 мкм) длиной 50 км (диаметр х высота) - катушка с многомодовым оптическим волокном (50/125 км) длиной 10 км (диаметр х высота) | 320x292x118 330x240 330x140 |
| Масса, кг, не более - генератор оптический ОГ-2-4 - катушка с одномодовым оптическим волокном (9/125 мкм) длиной 50 км - катушка с многомодовым оптическим волокном (50/125 км) длиной 10 км | 3,5 5.0 2.0 |
| Условия эксплуатации: Диапазон температур окружающей среды, оС Диапазон относительной влажности воздуха при 20о С, % Диапазон атмосферного давления, кПа | от +15 до +30 от 20 до 80 от 84,0 до 106,7 |
наносится на титульный лист Руководства по эксплуатации эталона печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рабочий эталон единиц длины и ослабления в световоде: Генератор оптический ОГ-2-4 | 1 шт. | |
| Катушка с одномодовым оптическим волокном (9/125 мкм) длиной 50 км | - | 1 шт. |
| Катушка с многомодовым оптическим волокном (50/125 км) длиной 10 км | 1 шт. | |
| Кабель оптический соединительный FC/UPC - | - | |
| FC/APC | 1 шт. | |
| Кабель интерфейсный USB-A - USB-B | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Флеш-накопитель с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в эксплуатационном документе (раздел 8 «Работа с генератором и проведение измерений» Руководства по эксплуатации эталона).
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
