| Номер в госреестре | 85178-22 |
| Наименование СИ | Резервуар вертикальный железобетонный прямоугольный |
| Обозначение типа СИ | РЖБП-10000 |
| Изготовитель | Дубровский завод железобетонных изделий, Ленинградская обл., г. Кировск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный железобетонный прямоугольный РЖБП-10000 (далее -резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - вертикальный железобетонный прямоугольный, номинальной вместимостью 10000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.

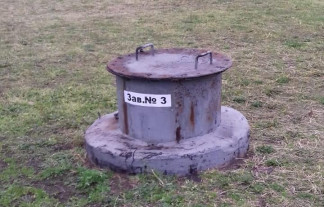

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводской номер резервуара наносится на горловину резервуара (рисунок 1).
Резервуар РЖБП-10000 с заводским номером 3 расположен по адресу: г. Санкт-Петербург, набережная Обводного канала, д.76, ЭС-1, Центральная ТЭЦ филиала «Невский» ПАО «ТГК-1».
Общий вид резервуара РЖБП-10000 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный железобетонный прямоугольный | РЖБП-10000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуару вертикальному железобетонному прямоугольному РЖБП-10000
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
