| Номер в госреестре | 85179-22 |
| Наименование СИ | Комплект мер для поверки приборов Jenoptik |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "JENOPTIK Industrial Metrology" France SAS, Франция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер для поверки приборов JENOPTIK предназначен для передачи единицы длины в области измерений отклонений формы и взаимного расположения поверхностей вращения
В комплект для поверки приборов JENOPTIK входят меры:
- мера отклонения от круглости к прибору FMS 8200 (рис. 1)
- мера для калибровки увеличения к прибору FMS 8200 (рисунок 2);
- цилиндр к прибору FMS 8200 (рисунок 3);
- мера отклонения от круглости к прибору CFM3010 (рис. 4);
- цилиндр к прибору CFM3010 (рис. 5).
Принцип действия комплекта мер для поверки приборов JENOPTIK заключается в хранении и передаче единицы длины средствам измерений диаметров, отклонений формы и взаимного расположения поверхностей вращения.

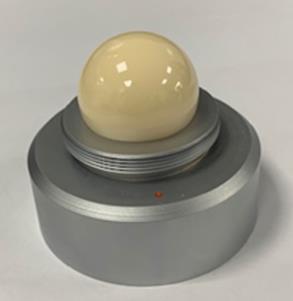

Мера отклонения от круглости к прибору FMS 8200 представляет собой керамическую полусферу (рис. 1) и предназначена для проверки осевой и радиальной погрешности шпинделя средств измерений отклонений формы поверхностей вращения.
Мера для калибровки увеличения к прибору FMS 8200 (рис.2) представляет собой цилиндр, закрепленный на основании с нанесенной на образующей лыской в виде ступеньки, и предназначена для проверки погрешности увеличения средств измерений отклонений формы поверхностей вращения.
Цилиндр к прибору FMS 8200 (рис.3) предназначен для проверки отклонений от прямолинейности вертикальной направляющей (колонны) средств измерений отклонений формы и расположения поверхностей вращения.
Мера отклонения от круглости к прибору CFM3010 (рис. 4) представляет собой цилиндр, закрепленный на основании, и предназначена для проверки погрешности измерений отклонений от круглости средств измерений параметров валов.
Цилиндр к прибору CFM3010 (рис. 5) предназначен для проверки погрешности измерений диаметров и отклонений от круглости средств измерений параметров валов.
К комплекту мер для поверки приборов JENOPTIK данного типа относится мера отклонения от круглости к прибору FMS 8200 зав. № 123264, мера для калибровки увеличения к прибору FMS 8200 зав. № 10147, цилиндр к прибору FMS 8200 зав. №
80373711, мера отклонения от круглости к прибору CFM3010 зав. № 509095, цилиндр к прибору CFM3010 зав. № 550756.
Пломбирование мер не предусмотрено.
Нанесение знака поверки на меры не предусмотрено. Заводские номера в виде цифрового обозначения нанесены методом гравировки на нерабочие поверхности мер.
Рисунок 5 - Цилиндр к прибору CFM3010
отсутствует
Таблица 1 - Метрологические характеристики мер для поверки прибора FMS 8200
| Мера отклонения от круглости к прибору FMS 8200 | |
| Предел допускаемого отклонения от круглости, мкм | 0,05 |
| Мера для калибровки увеличения к прибору FMS 8200 | |
| Номинальная глубина лыски, мкм | 12,60 |
| Предел допускаемого среднего квадратического отклонения глубины лыски, мкм | 0,1 |
| Цилиндр к прибору FMS 8200 | |
| Предел допускаемого отклонения от круглости, мкм | 1,0 |
| Предел допускаемого отклонения от цилиндричности, мкм | 1,5 |
| Предел допускаемого отклонения от прямолинейности образующих, мкм | 1,5 |
| Предел допускаемого отклонения от параллельности противолежащих образующих, мкм | 2,5 |
Таблица 2 - Технические характеристики мер для поверки прибора FMS 8200
| Мера отклонения от круглости к прибору FM | [S 8200 |
| Номинальный диаметр, мм | 30 |
| Общая высота, мм | 50,4 |
| Масса, не более, кг | 0,7 |
| Мера для калибровки увеличения к прибору F | MS 8200 |
| Номинальный диаметр цилиндрической части меры, мм | 20 |
| Общая высота, мм | 54,1 |
| Масса, не более, кг | 0,8 |
| Цилиндр к прибору FMS 8200 | |
| Номинальный диаметр, мм | 125 |
| Номинальная высота, мм | 500 |
| Масса, не более, кг | 25 |
Таблица 3 - Метрологические характеристики мер для поверки прибора CFM3010
| Мера отклонения от круглости к прибору CFM 3010 | |
| Предел допускаемого отклонения от круглости, мкм | 0,15 |
| Цилиндр к прибору CFM3010 | |
| Номинальный диаметр, мм | 47,969 |
| Пределы допускаемого отклонения от номинального диаметра, мм | ±0,007 |
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ± (0,5 + L/1000) мкм, L в м |
| Предел допускаемого отклонения от круглости, мм | 0,003 |
| Предел допускаемого отклонения от прямолинейности направляющих, мм | 0,008 |
Таблица 4 - Технические характеристики мер для поверки прибора CFM 3010
| Мера отклонения от круглости к прибору CFM3010 | |
| Номинальный диаметр, мм | 50 |
| Масса, не более, кг | 0,85 |
| Цилиндр к прибору CFM3010 | |
| Длина, мм | 232,2 |
| Масса, кг, не более | 6 |
Таблица 5 - Условия эксплуатации
| Диапазон рабочих температур, °С | От +19 до +21 |
| Относительная влажность воздуха, не более, % | 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Мера отклонения от круглости к прибору FMS 8200 | FN 111 | 1 шт. |
| Мера для поверки увеличения к прибору FMS 8200 | FN 101 | 1 шт. |
| Цилиндр к прибору FMS 8200 | - | 1 шт. |
| Мера отклонения от круглости к прибору CFM3010 | - | 1 шт. |
| Цилиндр к прибору CFM3010 | - | 1 шт. |
| Паспорт | 1 экз. |
приведены в разделе 4 «Порядок работы» паспорта
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
