| Номер в госреестре | 85180-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-110/52 |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "Свердловский завод трансформаторов тока"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ-110/52 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальноенапряжение 110 кВ с номинальной частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из тороидального магнитопровода, изготовленного из ленточной электротехнической стали. Вторичная обмотка состоит из маслостойкого провода расположенного равномерно по периметру магнитопровода. Вторичная обмотка имеет несколько отпаек для получения различных коэффициентов трансформации.
Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя или силового трансформатора.
Начало и конец вторичной обмотки и отпайки собирают в жгут.
Поверх вторичной обмотки трансформаторы изолируются маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы встраиваются в масляные выключатели или силовые трансформаторы.

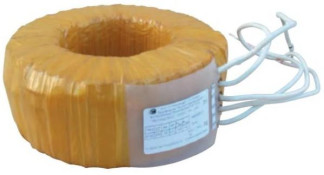

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на табличку технических данных ударным способом в виде цифрового кода.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-110/52
| Наименование характеристики | Значение | ||||
| Заводской номер | Х-1А Х-1В Х-1С | 3737 970 368 | А6-1А А6-1В А6-1С | А2-1А А2-1В А2-1С А4-1А А4-1В А4-1С | СТ3-2А СТ3-2В СТ3-2С 18353 19353 18821 |
| Год выпуска | 1967 | 1970 | 1972 | 1975 | 2006 |
| Номинальное напряжение, кВ | 110 | ||||
| Номинальный первичный ток, А | 500, 600, 750, 1000 | ||||
| Номинальный вторичный ток, А | 5 | ||||
| Номинальная частота, Гц | 50 | ||||
| Коэффициент трансформации | 500/5; 600/5; 750/5; 1000/5 | ||||
| Класс точности | 3; 1; 0,5; 0,5 | ||||
| Номинальная мощность вторичной обмотки, ВА | 30; 25; 20; 30 | ||||
наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Трансформатор тока ТВ-110/52 | 21 шт. |
| Паспорт | 21 экз. |
Приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-110/52
ГОСТ 7746-2015. Трансформаторы тока. Общие технические условия.
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
