| Номер в госреестре | 85181-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОМ-10-66 |
| Изготовитель | Трансформаторный завод, Таджикистан (изготовлены 1974-1984 гг.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

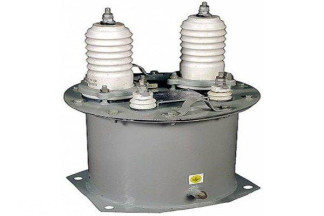

Трансформаторы напряжения НОМ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на физическом явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения НОМ-10-66 состоят из:
- магнитопровода, выполненного из электротехнической стали;
- первичной и вторичной обмоток с высоковольтной изоляцией;
- вспомогательных конструктивных деталей, соединяющих части трансформаторов в единую конструкцию.
Активная часть трансформаторов находится в баке, заполненном трансформаторным маслом.
Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о
поверке.
Место нанесения заводского номера
Отсутствует.
Таблица 1 - Метрологические характеристики НОМ-10-66
| Наименование характеристики | Значение | |||||
| Заводской номер | 880, 802, 3188, 3220, 881, 3253, 5760, 1126, 5223, 771, 861, 1128, 1076, 4474, 4459, 1869, 1842, 2854, 1852, 8408, 8552, ТАКХ, ТАТЕ, 1867, 1853, 4402, 4405 | 7101 | ТАТУ | 1862 | ||
| Год выпуска | 1974 | 1977 | 1983 | 1984 | ||
| Номинальное напряжение обмоток, В | первичной | 10000 | ||||
| вторичной | 100 | |||||
| Номинальная мощность трансформаторов для классов точности, ВА | 0,5 | 75 | ||||
| 1,0 | 150 | |||||
| 3,0 | 300 | |||||
| Предельная мощность, ВА | 640 | |||||
| Испытательное напряжение первичной обмотки, В | 42000 | |||||
| Номинальная частота, Гц | 50 | |||||
Наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НОМ-10-66 | 30 шт. |
| Трансформатор напряжения НОМ-10-66. Паспорт | - | 30 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
