| Номер в госреестре | 85182-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 |
| Изготовитель | ОАО "Производственный комплекс ХК ЭЛЕКТРОЗАВОД", г. Москва (изготовлены в 1974г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 (далее по тексту - трансформаторы напряжения) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.

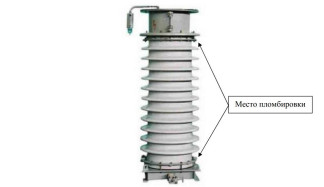

Общий вид трансформатора напряжения представлен на рисунке 1.
Отсутствует.
Таблица 1 - Метрологические характеристики НКФ-110-57
| Наименование характеристики | Значение | |
| Заводской номер | 1042327, 1041058, 1042231, 1041043, 1042339, 1034000, 1040800, 1042258, 1040888, 1042350, 1041079, 1042243 | |
| Год выпуска | 1974 | |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | |
| Номинальное напряжение вторичной обмотки, В | основн. | 100/V3 |
| доп. | 100 | |
| Номинальная мощность в классах точности, ВА | 0,5 | 400 |
| 1,0 | 600 | |
| 3,0 | 1200 | |
| 3Р | 600 | |
| Предельная мощность *, ВА | 2000 | |
| Номинальная частота, Гц | 50 | |
| Примечание: * - суммарная мощность вторичных основной и дополнительной обмоток. | ||
Таблица 2 - Основные технические характеристики НКФ-110-57
| Наименование характеристики | Значение |
| Модификация трансформатора напряжения | НКФ-110-57 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-110-57 | 12 шт. |
| Трансформатор напряжения НКФ-110-57. Паспорт | - | 12 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
