| Номер в госреестре | 85185-22 |
| Наименование СИ | Газосигнализаторы |
| Обозначение типа СИ | ДГ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "Полисервис" (ООО "НПФ "Полисервис"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы ДГ предназначены для измерений довзрывоопасных концентраций метана, пропана и объемной доли оксида углерода в воздухе и сигнализации о достижении заданных пороговых значений.
Принцип действия газосигнализаторов ДГ (далее - сигнализаторы):
- объемной доли оксида углерода- электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- довзрывоопасных концентраций метана или пропана - термокаталитический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора.
Способ забора пробы - диффузионный.
Сигнализаторы являются стационарными одно- или двухканальными приборами непрерывного действия.
Сигнализаторы выпускаются в пяти моделях (ДГ-1, ДГ-2, ДГ-3, ДГ-4, ДГ-5), отличающихся конструктивным исполнением, материалом корпуса, видом выходных сигналов, определяемым компонентом и порогами срабатывания сигнализации.
Сигнализаторы обеспечивают выходные сигналы, указанные в таблице 1 .
Таблица 1 - Отличительные признаки сигнализаторов
| Условное наименова ние | Обозначение | Мате риал корпуса | Опреде ляемый компо нент | Порог срабатывания | Выходные сигналы | |
| Порог 1 | Порог 2 | |||||
| ДГ-1-У-1 | АТПН.413412.001 | Металл | СО | 50 млн-1 | - | - световые и звуковые сигналы - релейный выходной сигнал |
| ДГ-1-У-2 | АТПН.413412.001-01 | Пластик | СО | 50 млн-1 | - | |
| ДГ-1-ПМ-1 | АТПН.413412.001-02 | Металл | СН4 | 10 % НКПР | - | |
| СзН8 | 20 % НКПР | - | ||||
| ДГ-1-ПМ-2 | АТПН.413412.001-03 | Пластик | СН4 | 10 % НКПР | - | |
| СзН8 | 20 % НКПР | - | ||||
| ДГ-1-УПМ-1 | АТПН.413412.001-04 | Металл | СО | 50 млн-1 | - | - световые и звуковые сигналы - релейный выходной сигнал |
| СН4 | 10 % НКПР | - | ||||
| СзН8 | 20 % НКПР | - | ||||
| ДГ-1-УПМ-2 | АТПН.413412.001-05 | Пластик | СО | 50 млн-1 | - | |
| СН4 | 10 % НКПР | - | ||||
| СзН8 | 20 % НКПР | - | ||||
| Условное наименова ние | Обозначение | Мате риал корпуса | Опреде ляемый компо нент | Порог срабатывания | Выходные сигналы | |
| Порог 1 | Порог 2 | |||||
| ДГ-2-У-1 | АТПН.413412.002 | Металл | СО | 50 млн-1 | - | - световые и звуковые сигналы - цифровой выход, интерфейс RS-485 по протоколу ModbusRTU |
| ДГ-2-У-2 | АТПН.413412.002-01 | Пластик | СО | 50 млн-1 | - | |
| ДГ-2-ПМ-1 | АТПН.413412.002-02 | Металл | СН4 | 10% НКПР | - | |
| СзН8 | 20 % НКПР | - | ||||
| ДГ-2-ПМ-2 | АТПН.413412.002-03 | Пластик | СН4 | 10 % НКПР | - | |
| СзН8 | 20 % НКПР | - | ||||
| ДГ-2-УПМ-1 | АТПН.413412.002-04 | Металл | СО | 50 млн-1 | - | |
| СН4 | 10 % НКПР | - | ||||
| СзН8 | 20 % НКПР | - | ||||
| ДГ-2-УПМ-2 | АТПН.413412.002-05 | Пластик | СО | 50 млн-1 | - | |
| СН4 | 10 % НКПР | - | ||||
| СзН8 | 20 % НКПР | - | ||||
| ДГ-3-У | АТПН.413412.003 | Металл | СО | 20 млн-1 | 100 млн-1 | - показания встроенного дисплея - световые и звуковые сигналы - релейный выходной сигнал |
| ДГ-4-У | АТПН.413412.005 | Пластик | СО | 50 млн-1 | 100 млн-1 | - световые и звуковые сигналы - релейный выходной сигнал - цифровой выход, интерфейс RS-485 по протоколу ModbusRTU |
| ДГ-4-ПМ | АТПН.413412.005-01 | Пластик | СН4 | 10% НКПР | 40 % НКПР | |
| СзН8 | 20% НКПР | - | ||||
| ДГ-4-УПМ | АТПН.413412.005-02 | Пластик | СН4 | 10% НКПР | 40 % НКПР | |
| СзН8 | 20% НКПР | - | ||||
| СО | 50 млн-1 | 100 млн-1 | ||||
| СН4 СзН8 СО | - | 10% НКПР 20% НКПР 50 млн-1 | ||||
| Условное наименова ние | Обозначение | Мате риал корпуса | Опреде ляемый компо нент | Порог срабатывания | Выходные сигналы | |
| Порог 1 | Порог 2 | |||||
| ДГ-5-У | АТПН.413412.004 | Пластик | СО | 50 млн-1 | 100 млн-1 | - световые и звуковые сигналы - релейный выходной сигнал - управление автоматическим отсечным клапаном |
| ДГ-5-ПМ | АТПН.413412.004-01 | СН4 | 10% НКПР | 40 % НКПР | ||
| СзН8 | 20% НКПР | - | ||||
| ДГ-5-УПМ | АТПН.413412.004-02 | СН4 | 10% НКПР | - | ||
| СзН8 | 20% НКПР | - | ||||
| СО | 50 млн-1 | - | ||||
| Примечания 1 Сигнализатор ДГ-4-УПМ при одновременном срабатывании сигнализации по обоим измерительным каналам выдает информацию о срабатывании Порога 2. 2 Сигнализаторы горючих газов настраиваются только на один определяемый компонент (метан или пропан). | ||||||
Конструктивно сигнализаторы выполнены одноблочными в металлическом или пластиковом корпусе, внутри которого расположена плата с установленными на ней электронными компонентами и чувствительными электрохимическим и (или) термокаталитическим сенсорами.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера наносятся на табличку, расположенную на корпусе сигнализатора.

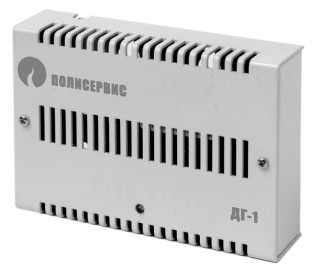

Общий вид сигнализаторов и схема пломбирования корпуса от несанкционированного доступа представлены на рисунках 1 - 4.
Заводской номер и знак утверждения типа наносятся на табличку, расположенную на корпусе сигнализатора, общий вид таблички приведен на рисунке 5.
О
ПОЛИС1РВИС
РВИС
Знак
утверждения
типа
Д»т« и!г. S»».Ns
12.2021 456749 ДГ-1-У-2
Рисунок 5 - Общий вид таблички с маркировкой сигнализатора
Сигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.
Встроенное ПО обеспечивает:
- прием, обработку и передачу измерительной информации;
- отображение результатов измерений на дисплее (при его наличии);
- проведение градуировки сигнализаторов;
- сигнализацию при достижении установленных пороговых значений.
Встроенное ПО сигнализаторов реализует следующие расчетные алгоритмы:
1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
2) непрерывную самодиагностику аппаратной части сигнализатора.
Номер версии программного обеспечения указывается в паспорте на сигнализатор.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик сигнализаторов.
Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GAS meter2_p370 |
| Номер версии (идентификационный номер) ПО | V2.3 |
| Цифровой идентификатор (алгоритм CRC32) | 0B424h |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии. | |
Таблица 3 - Номинальные значения порогов срабатывания сигнализации и пределы допускаемой погрешности сигнализаторов модели ДГ -1 и ДГ-2
| Определяемый компонент | Номинальное значение порога срабатывания сигнализации | Пределы допускаемой погрешности сигнализатора | |
| абсолютной | относительной | ||
| Оксид углерода (CO) | 50 млн-1 | - | ±20 % |
| Метан (CH4) | 10 % НКПР | ±5 % НКПР | - |
| Пропан (C3H8) | 20 % НКПР | ±5 % НКПР | - |
| Примечание - Значения Н | КПР указаны в соответствии с ГОСТ 31610.20-1-2020. | ||
Таблица 4 - Номинальные значения порогов срабатывания сигнализации и пределы допускаемой погрешности сигнализаторов модели ДГ-3__
| Определяемый компонент | Номинальное значение порога срабатывания сигнализации | Пределы допускаемой относительной погрешности сигнализатора |
| Оксид углерода (CO) | 20 млн-1 | ±20 % |
| 100 млн-1 | ±20 % | |
| Примечание - Сигнализаторы обеспечивают измерение ПДК оксида углерода с точностью, указанной в Постановлении Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» | ||
Таблица 5 - Номинальные значения порогов срабатывания сигнализации и пределы допускаемой погрешности сигнализаторов модели ДГ-4, ДГ-5 _
| Определяемый компонент | Номинальное значение порога срабатывания сигнализации | Пределы допускаемой погрешности сигнализатора | |
| абсолютной | относительной | ||
| Оксид углерода (CO) | 50 млн-1 | - | ±20 % |
| 100 млн-1 | - | ±20 % | |
| Метан (CH4) | 10 % НКПР | ±5 % НКПР | - |
| 40 % НКПР | ±5 % НКПР | - | |
| Пропан (C3H8) | 20 % НКПР | ±5 % НКПР | - |
| Примечание - Значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020. | |||
Таблица 6- Метрологические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Время прогрева сигнализаторов, мин, не более | 2 |
| Время срабатывания сигнализации, с, не более: - метан, пропан - оксид углерода | 10 50 |
Таблица 7 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Электрическое питание осуществляется от источника напряжения постоянного тока, В: - ДГ-1, ДГ-2, ДГ-4 - ДГ-3 (при питании от элементов питания типа АА) - ДГ-3 (при питании от внешнего источника) | от 11 до 28 от 2,5 до 3,5 от 5 до 30 |
| Электрическое питание сигнализаторов ДГ-5 осуществляется напряжением питания от сети переменного тока, В, частотой (50±1) Гц | от 187 до 242 |
| Мощность, потребляемая сигнализаторами ДГ-5, В-А, не более | 5,0 |
| Средняя наработка до отказа, ч | 15 000 |
| Средний срок службы, лет1) | 5 |
| Степень защиты корпуса сигнализаторов по ГОСТ 14254-2015: - ДГ-1, ДГ-2, ДГ-3, ДГ-5 - ДГ-4 | IP30 IP65 |
| 1) Без учета срока службы первичных измерительных преобразователей. | |
Таблица 8 - Потребляемый электрический ток
| Условное наименование сигнализатора | Потребляемый электрический ток, мА, не более |
| ДГ-1-У-1, ДГ-1-У-2, ДГ-2-У-1, ДГ-2-У-2 | 40 |
| ДГ-1-ПМ-1, ДГ-1-ПМ-2, ДГ-1-УПМ-1, ДГ-1-УПМ-2, ДГ-2-ПМ-1, ДГ-2-ПМ-2, ДГ-2-УПМ-1, ДГ-2-УПМ-2, ДГ-4-ПМ, ДГ-4-УПМ | 120 |
| ДГ-3 (при питании от элементов питания типа АА) | 15 |
| ДГ-3 (при питании от внешнего источника) | 20 |
| ДГ-4-У | 60 |
Таблица 9 - Габаритные размеры и масса сигнализаторов
| Модель сигнализатора | Габаритные размеры, мм, не более | Масса, кг, не более | |||
| ширина | длина | высота | диаметр | ||
| ДГ -1, ДГ-2 (металлический корпус) | 105 | 75 | 30 | - | 0,23 |
| ДГ-1, ДГ-2 (пластиковый корпус) | - | - | 54 | 100 | 0,155 |
| ДГ-3 | 105 | 75 | 31 | - | 0,35 |
| ДГ-4 | 140 | 96 | 55 | - | 0,27 |
| ДГ-5 | 110 | 70 | 40 | - | 0,35 |
Таблица 10 - Условия эксплуатации сигнализаторов
| Модель сигнализатора | Диапазон температуры окружающей среды, oC | Относительная влажность окружающей среды (при температуре 40 °С), % | Диапазон атмосферного давления, кПа |
| ДГ-1, ДГ-2, ДГ-5 | от -10 до + 50 | до 95 | От 96 до 108 кПа |
| ДГ-3 | от -20 до + 50 | ||
| ДГ-4 | от -40 до + 50 |
наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, на табличку на корпусе сигнализатора.
Таблица 11 - Комплектность средства измерений
Количе
ство
Обозначение
Примечание
Наименование
Газосигнализатор ДГ
1 шт.
Модель по заказу
| АТПН.413412.001 | РЭ | или |
| АТПН.413412.002 | РЭ | или |
| АТПН.413412.003 | РЭ | или |
| АТПН.413412.004 | РЭ | или |
| 5 0 .0 2. 41 3 .41 ТПН А | Э Р |
В зависимости от модели
Руководство по эксплуатации
1 экз.
АТПН.413412.001ПС или АТПН.413412.001-01ПС или АТПН.413412.001-02ПС или АТПН.413412.001-03ПС или АТПН.413412.001-04 ПС или АТПН.413412.001-05 ПС или АТПН.413412.002 ПС или АТПН.413412.002-01 ПС или АТПН.413412.002-02 ПС или АТПН.413412.002-03 ПС или АТПН.413412.002-04 ПС или АТПН.413412.002-05 ПС или АТПН.413412.003 ПС или АТПН.413412.005 ПС или АТПН.413412.005-01 ПС или АТПН.413412.005-02 ПС или АТПН.413412.004 ПС или АТПН.413412.004-01 ПС или АТПН.413412.004-02 ПС
В зависимости от модели
Паспорт
1 экз.
приведены в разделе 2 руководства по эксплуатации АТПН.413412.001 РЭ, АТПН.413412.002 РЭ, АТПН.413412.003 РЭ, АТПН.413412.004 РЭ, АТПН.413412.005 РЭ.
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31 декабря 2020 года N 2315 Постановление Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
