| Номер в госреестре | 85186-22 |
| Наименование СИ | Установки поверочные для средств измерений коэффициента гармоник |
| Обозначение типа СИ | РЭКГ-2 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио, приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные для средств измерений коэффициента гармоник РЭКГ-2 (далее по тексту - установки) предназначены для воспроизведения, хранения и передачи размера единицы коэффициента гармоник рабочим эталонам 1 -го разряда.
Установки представляют собой совокупность функционально объединенных калибратора коэффициента гармоник (далее - КГ), компаратора КГ, устройства управления (далее -УУ). Принцип действия калибратора КГ основан на раздельном формировании сигналов первой и высших гармоник от единого задающего генератора, их суммировании и уравнивании на выходе сумматора по детектору среднего квадратических значений (далее - СКЗ). Формирование сигнала высших гармоник осуществляется с использованием широкополосных аналоговых перемножителей сигналов. Установка калиброванных значений КГ проводится точным делением напряжения гармоник эталонным делителем напряжения. Компаратор КГ построен по принципу широкополосного милливольтметра СКЗ с последовательно включенными блоками перестраиваемых режекторных и полосовых фильтров перед детектором СКЗ. УУ осуществляет управление узлами и блоками установки и обеспечивает взаимодействие установки с персональным компьютером (далее - ПК) через порты USB, RS-232 и RS-485. УУ содержит буферную память для хранения постоянных и перепрограммируемых данных и энергонезависимую память, в которой хранятся калибровочные коэффициенты. Кроме того, в УУ входит АЦП, осуществляющий измерения напряжения по семи аналоговым каналам и четырехканальный частотомер.
Для работы с установками используется внешний ПК со специальным программным обеспечением (далее - ПО), которое осуществляет прием, обработку и индикацию измерительной информации и с помощью которого оператор управляет режимами работы установок.

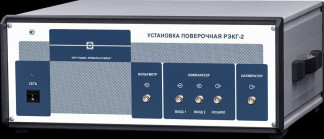

Конструктивно установки выполнены в металлическом корпусе настольного типа. Общий вид установок, место нанесения знака утверждения типа и обозначение мест нанесения знака поверки приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и даты выпуска представлены на рисунке 2.
Рисунок 1 - Общий вид установки и места нанесения знака утверждения типа и знака поверки
ПО установок имеет структуру с разделением на метрологически значимую и метрологически незначимую части.
В установке имеется защита ПО контроллера от преднамеренного и непреднамеренного изменений:
- без нарушения целостности конструкции установки и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО;
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | rekg-2.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот по первой гармонике, Гц | от 10 до 2-105 |
| Значения фиксированных частот в режиме работы от внутреннего генератора | 10; 20; 200 Гц 1; 20; 100; 200 кГц |
| Пределы допускаемой относительной погрешности установки фиксированных частот первой гармоники, % | ±0,01 |
| Диапазон хранения и передачи единицы КГ на частотах, %: - от 10 Гц до 20 кГц - 100 и 200 кГц | от 0,001 до 100 от 0,003 до 100 |
| Пределы допускаемой абсолютной погрешности формирования КГ, % | ±(А0 -10-2 Кг + Д Кг)* |
| Количество спектров сигнала, формируемого калибратором КГ | 7 |
| Выходное напряжение первой гармоники, В | (0,4 ± 0,04) и (0,8 ± 0,08) |
| Среднее квадратическое отклонение результата измерений при передаче единицы КГ компаратором, % | от 5-10-5 до 0,01** |
| * Ао = (0,3 - 0,6) - зависит от структуры спектра и частоты формируемого сигнала; Кг - формируемое значение КГ, %; ДКг = 0,0003 % на частотах 10 и 20 Гц; ДКг = 0,0002 % на частотах 200 Гц и 1 кГц, %; ДКг = 0,0004 % на частоте 20 кГц и ДКг = 0,0006 % на частотах 100 и 200 кГц. ** Зависит от значений частоты и КГ компарируемых сигналов. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжением переменного тока, В | от 198 до 242 |
| - частота переменного тока, Г ц | от 99,5 до 50,5 |
| Потребляемая мощность, В-А, не более | 65 |
| Габаритные размеры, мм, не более: | |
| - высота | 215 |
| - ширина | 485 |
| - длина | 450 |
| Масса (без ПК), кг, не более | 12 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84 до 106 (от 630 до 795) |
наносится на переднюю панель установки методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Таблица 4 - Комплектность установок (заводские номера 001 и 002)
| Наименование | Обозначение | Количество |
| Установка поверочная для средств измерений коэффициента гармоник РЭКГ-2 | РПИС.411734.005-01 | 1 шт. |
| Кабель соединительный ВЧ | 2 шт. | |
| Кабель USB | 1 шт. | |
| Шнур сетевого питания | 1 шт. | |
| Руководство по эксплуатации | РПИС.411734.005-01 РЭ | 1 экз. |
| Методика поверки | 651-21-045 МП | 1 шт. |
| Формуляр | РПИС.411734.005-01 ФО | 1 экз. |
приведены в разделе 8 документа РПИС.411734.005-01 РЭ «Установка поверочная для средств измерений коэффициента гармоник РЭКГ-2. Руководство по эксплуатации».
ГОСТ 8.762-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник»
РПИС.411734.005-01 ТУ Установка поверочная для средств измерений коэффициента гармоник РЭКГ 2. Технические условия.
