| Номер в госреестре | 85192-22 |
| Наименование СИ | Системы контроля уровня загазованности |
| Обозначение типа СИ | СКЗ-12-Ex-01.М1 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Герда" (ООО "НПП "Герда"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля уровня загазованности СКЗ-12-Ех-01.М1 (далее - системы СКЗ) предназначены для непрерывных автоматических измерений содержания горючих компонентов в воздухе (довзрывоопасной концентрации, % НКПР) при их транспортировке, переработке и хранении; сигнализации о превышении заданных пороговых значений концентрации и передачи данных в системы автоматизации технологических процессов.
Принцип действия систем СКЗ - двухволновая абсорбционная инфракрасная фотометрия.
Система СКЗ представляет собой стационарный, быстродействующий, автоматический, многоканальный, многокомпонентный газоанализатор непрерывного действия. Конструктивно система СКЗ выполнена в виде пульта контроля ПК-12-Н-01 (для систем, содержащих до 12 каналов контроля) или ПК-12-Н-01/2 (укороченная модификация для систем, содержащих до 4 каналов контроля) с подключенными к нему датчиками (по числу каналов): датчиками загазованности универсальными ДЗУ-ГЕРДА (рег. № 72735-18) и датчиками загазованности инфракрасными ДЗИ-З (рег. № 81104-20) (далее - датчики). Датчики предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно их Ех-маркировке. Пульт контроля предназначен для установки во взрывобезопасном помещении. Дополнительно, по отдельному заказу, система может быть укомплектована корпусами климатическими защитными ККЗ-01, обеспечивающими дополнительную защиту датчиков, работающих на открытом воздухе.
Канал контроля системы СКЗ состоит из датчика и канального модуля КМ-01, соединенных кабелем связи. Датчик осуществляет первичное преобразование содержания определяемого компонента в электрический сигнал, обработку полученного результата, его индикацию и передачу на канальный модуль КМ-01. Пульт контроля объединяет модули КМ-01 всех каналов контроля, входящих в систему (всего от 1 до 12). Обмен информацией между датчиками и пультом контроля осуществляется по интерфейсу RS-485 с гальванической развязкой на напряжение не менее 500 В, подвод электропитания от пульта контроля к датчикам осуществляется по кабелю связи. На индикаторе и светодиодах модуля КМ-01 отображаются:
- значение содержания определяемого компонента по данному каналу контроля;
- сигнализация о достижении двух заданных уровней загазованности воздушной среды: предельного (порог 1) и аварийного (порог 2);
- информация о состоянии каналов контроля (рабочий/неисправный).
Пульт контроля обеспечивает обмен данными с внешними устройствами по цифровому каналу связи с помощью интерфейсного модуля ИМ-01. Обмен данными осуществляется по гальванически развязанному интерфейсу RS-485, имеющему следующие параметры:
- тип протокола обмена - Modbus RTU;
- режим связи - полудуплекс;
- скорость передачи информации от 9600 до 57600 бод.
Маркировка и заводской номер СИ нанесены на маркировочную таблицу на боковой панели пульта контроля.

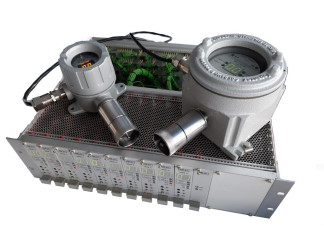

Общий вид СИ представлен на рисунке 1. Пломбирование систем СКЗ не предусмотрено.
Программное обеспечение (далее - ПО) системы СКЗ состоит из ПО датчиков, ПО канального модуля КМ-01 и ПО интерфейсного модуля ИМ-01.
ПО датчика выполняет:
- стартовую диагностику;
- вычисление значения содержания определяемого компонента;
- отображение расчетных данных на индикаторе датчика;
- отображение на индикаторе и светодиодах датчика превышения предельного и аварийного уровней загазованности, блокировки, кодов ошибок и отказов датчика;
- связь с канальным модулем КМ-01 по интерфейсу RS-485.
ПО канального модуля КМ-01 выполняет:
- стартовую диагностику и тестирование линии связи с датчиком;
- непрерывный опрос датчика и отображение на индикаторе и светодиодах модуля поступивших с него данных (уровень загазованности, превышение предельного и аварийного уровней загазованности, кодов ошибок и отказов датчика);
- формирование и выдачу сигналов превышения предельного и аварийного уровней загазованности в систему релейной автоматики;
- периодическую диагностику работоспособности канала и выдачу кода ошибки на индикаторе модуля при обнаружении неисправности;
- корректировку данных, хранящихся в энергонезависимой памяти датчика (калибровочная кривая, значений пороговых уровней загазованности);
- блокировку канала на время его обслуживания.
ПО интерфейсного модуля ИМ-01 выполняет:
- обмен данными между канальными модулями КМ-01 пульта контроля ПК-12-Н-01 (ПК-12-Н-01/2) и внешними устройствами автоматики.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО канального модуля КМ-01 и ПО интерфейсного модуля ИМ-01 не влияет на
| метрологические характеристики СИ. Идентификационные данные ПО датчиков приведены в их идентификационные данные системы СКЗ приведены в таблице 1. Таблица 1 - Идентификационные данные ПО | описаниях типа, |
| Идентификационные данные (признаки) | Значение |
| ПО КМ-01 | |
| Идентификационное наименование ПО | ChContr |
| Номер версии (идентификационный номер) ПО | не ниже 4.1 |
| Цифровой идентификатор ПО | - |
| ПО ИМ-01 | |
| Идентификационное наименование ПО | NIMMB |
| Номер версии (идентификационный номер) ПО | не ниже 1.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ДЗИ-3 | ДЗУ-ГЕРДА | |
| Диапазон измерений, % НКПР: - для датчиков на метан, пропан | от 0 до 100 | от 0 до 100 |
| - для датчиков на гексан | от 0 до 50 | от 0 до 50 от 0 до 50 |
| - для датчиков на этилен, пропилен, оксид этилена, бензол, н-бутан, метанол, этанол | - | от 0 до 50 |
| - для датчиков на толуол | - | от 0 до 40 |
| Пределы допускаемой абсолютной основной погрешности, % НКПР | ±5 | |
| Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,2 | ±0 ,5 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, % | от 45 до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Предустановленные пороги срабатывания сигнализации1), % НКПР: - порог 1 | 10 | по заказу |
| - порог 2 | 30 | по заказу |
| Дрейф нуля в течение года, % НКПР, не более | 3 | |
| Время установления показаний^, с, не более | 14 | |
| 1) для датчиков на метан, пропан | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры, мм, не более: - пульт ПК-12-Н-01: | |
| - длина | 48З |
| - ширина | З80 |
| - высота | 140 |
| - пульт ПК-12-Н-01/2: | |
| - длина | 270 |
| - ширина | З80 |
| - высота | 140 |
| - датчик ДЗУ-ГЕРДА: | |
| - длина | 140 |
| - ширина | 220 |
| - высота | 2З0 |
| - датчик ДЗИ-З: | |
| - глубина | 110 |
| - ширина | 178 |
| - высота | 191 |
| Масса, кг, не более: | |
| - пульт ПК-12-Н-01 | 7 |
| - пульт ПК-12-Н-01/2 | 4 |
| - датчик ДЗУ-ГЕРДА | З |
| - датчик ДЗИ-З | 2 |
| Назначенный срок службы, лет | 10 |
| Средняя наработка на отказ, ч | З5000 |
| Условия эксплуатации: - температура окружающей среды, °С | |
| - для датчиков ДЗУ-ГЕРДА, ДЗИ-З | от -40 до +60 |
| - для датчиков ДЗУ-ГЕРДА, исполнение с подогревом | от -55 до +75 |
| - для пульта ПК-12-Н-01 (ПК-12-Н-01/2) | от +1 до +50 |
| - относительная влажность воздуха при температуре +35 °С, %, не | |
| более | 95 без конденсации |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Маркировка взрывозащиты: | |
| - датчик ДЗУ-ГЕРДА | 1 Ех d IIC T4 Gb |
| - датчик ДЗИ-З | 1 Ех db IIC T6 Gb |
наносится на маркировочную табличку пульта контроля ПК-12-Н-01 ламинированной наклейкой и на титульные листы руководства по эксплуатации и паспорта типографским способом.
| Таблица 4 - Комплектность систем контроля уровня загазованности СКЗ-1 | [2-Ех-01.М1 | ||
| Наименование изделия или документа | Обозначение | Количество | Примечание |
| Система контроля уровня загазованности СКЗ- 12-Ех-01.М1: | |||
| Пульт контроля ПК-12-Н-01 (ПК-12-Н-01/2) | КЕЛН.421000.004/ КЕЛН.421000.004-01 | 1 шт. | |
| Сетевой кабель с розеткой кабельной | СКПК-3 | 1 шт. | Длина 3 м |
| Датчик загазованности универсальный ДЗУ-ГЕРДА | ГЮРА.413999.002 | от 1 до 12 шт. | По заказу |
| Датчик загазованности инфракрасный ДЗИ-3 | КЕЛН.413999.003 | от 1 до 12 шт. | По заказу |
| Канальный модуль КМ-01 | КЕЛН.421000.001-01 | от 1 до 12 шт. | По количеству каналов контроля |
| Интерфейсный модуль ИМ-01 | КЕЛН.421000.008 | 1 шт. | |
| Розетка кабельная разъема XD | MC1,5/5-STF-3,81 | от 1 до 12 шт. | По количеству каналов контроля |
| Розетка кабельная разъема ХА | FRONT-MSTB 2,5/8-STF-5,08 | от 1 до 12 шт. | По количеству каналов контроля |
| Комплект для крепления пульта ПК-12-Н-01 | ККПК01 | 1 комплект | |
| Комплект крепежных изделий для датчиков | ККДЗИ3 | 1 комплект | |
| Корпус климатический защитный ККЗ-01 | КЕЛН.426000.002 | по заказу | Количество определяется при заказе |
| Комплект ЗИП | 1 комплект | Определяется при заказе | |
| Паспорт | КЕЛН.421999.006ПС | 1 | |
| Руководство по эксплуатации | КЕЛН.421999.006РЭ | 1 | |
приведены в разделе «Использование по назначению» руководства по эксплуатации КЕЛН.421999.006РЭ.
Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.2.007.0-75 ССБТ Изделия электрические. Общие требования безопасности ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ IEC 60079-1-2013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»
КЕЛН.421999.006ТУ Системы контроля уровня загазованности СКЗ-12-Ех-01.М1. Технические условия
