| Номер в госреестре | 85197-22 |
| Наименование СИ | Анализаторы паров этанола в выдыхаемом воздухе |
| Обозначение типа СИ | Dräger Alcotest |
| Изготовитель | Dräger Safety AG & Co. KGaA, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы паров этанола в выдыхаемом воздухе Drager Alcotest (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и звуковыми сигналами.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы выпускаются в следующих исполнениях: Drager Alcotest 4000 и Drager Alcotest 6000, отличающихся массогабаритными параметрами, количеством кнопок управления и типом применяемых для продувания мундштуков. Кроме того, анализаторы отличаются по объему внутренней памяти и возможности получить распечатку результатов:
- Drager Alcotest 4000 имеет внутреннюю память на 400 результатов измерений, без возможности распечатки на принтере
- Drager Alcotest 6000 имеет внутреннюю память на 500 результатов измерений, которые могут быть распечатаны с использованием специального принтера Drager Mobile printer BT. Соединение с принтером осуществляется по беспроводному интерфейсу Bluetooth.
Управление работой анализаторов производится с помощью кнопок на лицевой панели и системы меню. Питание анализаторов осуществляется от литий-ионной батарейки.
Конструктивно анализаторы выполнены в виде моноблока. В верхней части прибора расположен порт для отбора пробы и гнездо для мундштука. На лицевой панели располагаются дисплей и кнопки управления, на заднюю панель клеится маркировочная этикетка с информацией об анализаторе. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и вспомогательная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

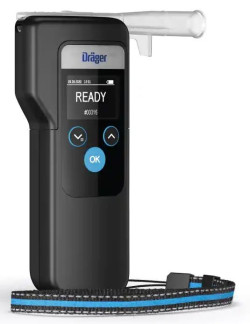

Внешний вид анализаторов представлен на рисунках 1-2.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт анализаторов. Анализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную этикетку типографским способом в виде буквенно-цифрового обозначения (рисунки 3 и 4).
Type: Mcomt 3820 Radto BT004
IrEFI 3706319 l~SN~l ARPD -1814
X
C€
(1/-50*C ’
s-С JM22-F ,
3"F
m
www**gr.oom Ita* m
Мдк Sdtfy AG * Co KGaA 23660 lU»cfc.G*nn*ny
Рисунок 3 - образец маркировочной этикетки для Drager Alcotest 4000
Рисунок 4 - образец маркировочной этикетки для Drager Alcotest 6000
Внешний вид специального принтера и пример распечатанного протокола измерения представлены на рисунках 5 - 6.
Drager
Drager Hobile Printer ВТ
Рисунок 6 - Пример распечатанного протокола проверки
Рисунок 5 - Специальный принтер Drager Mobile Printer BT
Таблица 1
| №№ строк | Надпись в протоколе | Содержание протокола |
| 1 | Drager | Наименование фирмы-изготовителя |
| 2 | Drager Mobile Printer ВТ | Наименование принтера |
| 3 | Место проверки | Данные о месте проведения измерения |
| 4 | ALCOTEST 6000 | Наименование анализатора |
| 5 | Номер устройства | Заводской номер анализатора |
| 6 | Номер принтера | Заводской номер принтера |
| 7 | Номер пробы | Номер измерения (по внутренней нумерации анализатора) |
| 8 | Дата калибр.: ХХ.ХХ.ХХХХ | Дата проведения последней корректировки показаний анализатора (число/месяц/ год) |
| 9 | ДД.ММ.ГГГГ ЧЧ.ММ.СС | Формат представления даты и времени |
| 10 | ХХ.ХХ.ХХХХ ХХ.ХХ.ХХ | Дата и время выполнения измерения |
| 11 | Фамилия | Фамилия обследуемого лица |
| 12 | Имя(ена) | Имя обследуемого лица |
| Место проверки | |
| А1cotest 6000 | |
| Номер устройства: : | ARPD-0332 |
| Номер принтера: : | ARNK-0035 |
| Номер пробы. : : | С0028 |
| Дата калибр. : | 26.04.2021 |
| ДДММГГГГ | ччммсс |
| 24.08.2021 | 17:53:03 |
| Фамилия: | |
| Имя(ена): | |
| Дата рождения: | |
| жжжжжжжжжжжжжжжжжжжжжжжжжжжжжжжж | |
| * Проверяемый | * |
| * | * |
| » | * |
| * 0.00mg/L | * |
| * | ж |
| ******************************** | |
| Оператор: | |
Подпись
| №№ строк | Надпись в протоколе | Содержание протокола |
| 13 | Дата рождения: | Дата рождения обследуемого лица |
| 14 | Проверяемый | Результат измерения и поле для подписи обследуемого лица |
| 15 | Оператор | Фамилия и инициалы инспектора |
| 16 | Подпись: | Подпись инспектора |
| Примечания: 1 Если обследуемое лицо выполняет выдох с расходом или объемом пробы недостаточным для срабатывания автоматического режима отбора пробы в 14 строке вместо результата измерения выводится сообщение «тест не действ.». 2 В строки 3, 11 ^ 16 данные вписываются от руки в распечатанный протокол. | ||
Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения анализаторов
| Идентификационные данные (признаки) | Drager Alcotest 4000 | Drager Alcotest 6000 |
| Значение | ||
| Идентификационное наименование ПО | 8329130-03 | 8329142 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.9.0 b4 | 1.10.1 b101 |
| Цифровой идентификатор ПО | 80DE0835 | 569C337F |
| Алгоритм получения цифрового идентификатора | CRC32 | |
| Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версий. | ||
| Влияние встроенного программного обеспечения | анализаторов | учтено при |
нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации этанола, мг/л 1) | от 0,00 до 2,00 |
| Диапазон показаний массовой концентрации этанола, мг/л | от 0,00 до 2,50 |
| Пределы допускаемой погрешности при изменении температуры окружающего воздуха в диапазоне условий эксплуатации: - абсолютной (в поддиапазоне измерений от 0,00 до 0,30 мг/л включ.), мг/л | ±0,03 |
| - относительной (в поддиапазоне измерений св. 0,30 до 2,00 мг/л), % | ±10 |
| Цена младшего разряда шкалы при выводе показаний, мг/л | 0,01 |
| Дополнительная погрешность от влияния не измеряемых компонентов | отсутствует |
| 1) В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на дисплей анализатора в виде нулевых показаний: от 0,00 до 0,03 мг/л | |
Таблица 4 -Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее - объем пробы анализируемой газовой смеси, л, не менее | 10 1,2 |
| Время измерения после отбора пробы, с, не более - для пробы без содержания этанола - для пробы с массовой концентрацией этанола 1,00 мг/л | 5 80 |
| Время готовности к работе после измерения, с, не более -для пробы с массовой концентрацией этанола 0,25 мг/л -для пробы с массовой концентрацией этанола 0,50 мг/л - для пробы с массовой концентрацией этанола 1,00 мг/л -для пробы с массовой концентрацией этанола св. 1,50 мг/л | 20 40 80 120 |
| Время подготовки к работе после включения, с, не более - с включенной функцией автоматического контроля отсутствия этанола в окружающем воздухе | 3 20 |
| Интервал времени работы анализаторов без корректировки показаний1^ месяцев, не менее | 12 |
| Электрическое питание анализаторов осуществляется от одной сменной батареи типа CR123A номинальным напряжением, В | 3,0 |
| Число измерений на анализаторах без замены элемента питания, до | 1500 |
| Габаритные размеры анализаторов (ДхШхВ), мм, не более: - Drager Alcotest 4000 - Drager Alcotest 6000 | 133x50x29 141x60x31 |
| Масса анализаторов, г, не более - Drager Alcotest 4000 - Drager Alcotest 6000 | 130 150 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха2), % - диапазон атмосферного давления, кПа | от -5 до 50 от 10 до 100 от 60 до 130 |
| Срок службы электрохимического датчика, установленного в анализаторах, лет, не менее | 2 |
| Средний срок службы анализаторов, лет | 6 |
| Средняя наработка до отказа, ч | 20 000 |
| 1) Корректировка показаний анализаторов проводится при каждой поверке 2) Без конденсации. | |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Alcotest 4000 | Alcotest 6000 | ||
| Анализатор паров этанола в выдыхаемом воздухе | Drager Alcotest | 1 шт. | 1 шт. |
| Мундштук одноразовый для анализатора Drager Alcotest 40001} | 3 шт. | ||
| Мундштук одноразовый Drager стандартный1) | 3 шт. | ||
| Ремешок на руку | - | 1 шт. | |
| Чехол | 1 шт. | - | |
| Батарейка питания литиевая | 1 шт. | 1 шт. | |
| Руководство по эксплуатации | 1 шт. | 1 шт. | |
| Принадлежности 2) : | |||
| Мундштук одноразовый для анализатора Drager Alcotest 4000 | не более 1000 шт. | ||
| Мундштук одноразовый Drager стандартный | - | не более 1000 шт. | |
| Мундштук одноразовый Drager с обратным клапаном | - | не более 1000 шт. | |
| Мундштук-воронка Drager для анализатора Drager Alcotest 6000 | - | не более 1000 шт. | |
| Сумка для хранения (размер S) | 1 шт. | 1 шт. | |
| Сумка для хранения (размер M) | - | 1 шт. | |
| USB-кабель для подключения анализатора Alcotest 4000 / Alcotest 6000 к ПК | 1 шт. | 1 шт. | |
| Чехол защитный для ношения на ремне | - | 1шт. | |
| Кейс для переноски | - | 1 шт. | |
| Портативный принтер Drager Mobile printer BT | - | 1шт. | |
| Зарядное устройство для принтера Drager Mobile printer BT | - | 1шт. | |
| Бумага для принтера (рулон) | - | 1шт. | |
| Батарея аккумуляторная литий-ионная для принтера Drager Mobile printer BT | - | 1шт. | |
| Паспорт | - | 1 шт. | 1 шт. |
| Примечания: 1)При эксплуатации анализатора сменные мундштуки поставляются по отдельным заказам. 2)Принадлежности поставляются при необходимости в количестве по согласованию с заказчиком | |||
приведены в Руководстве по эксплуатации, п. 3.2.
Приказ Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»
Постановление Правительства РФ от 16.11.2020 N 1847 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений" п.1 (1.11), п.12 (12.2)
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия Техническая документация Drager Safety AG & Co. KGaA.
| Зарегистрировано поверок | 109 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
